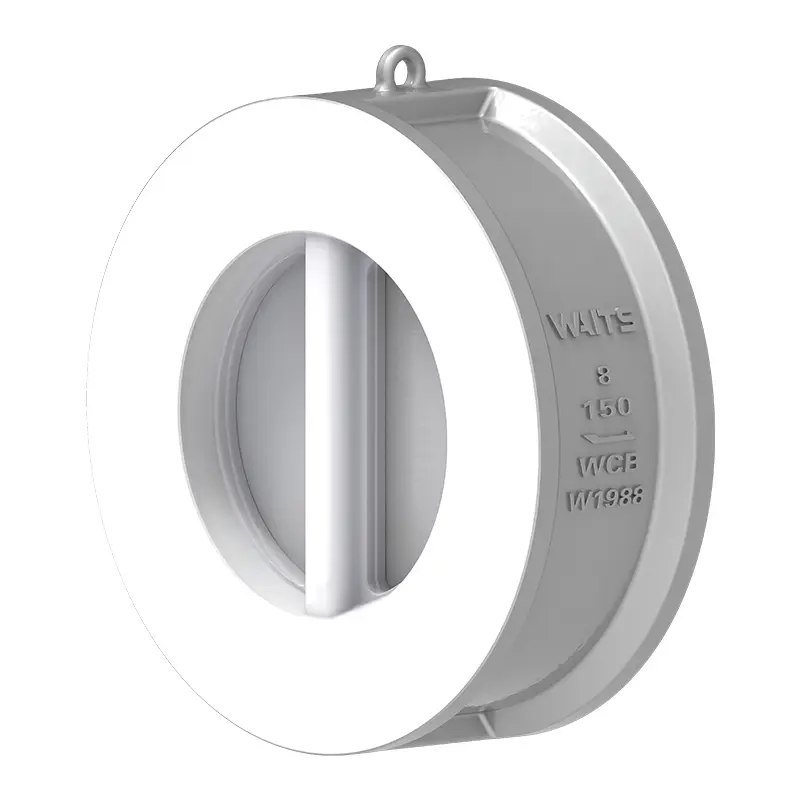

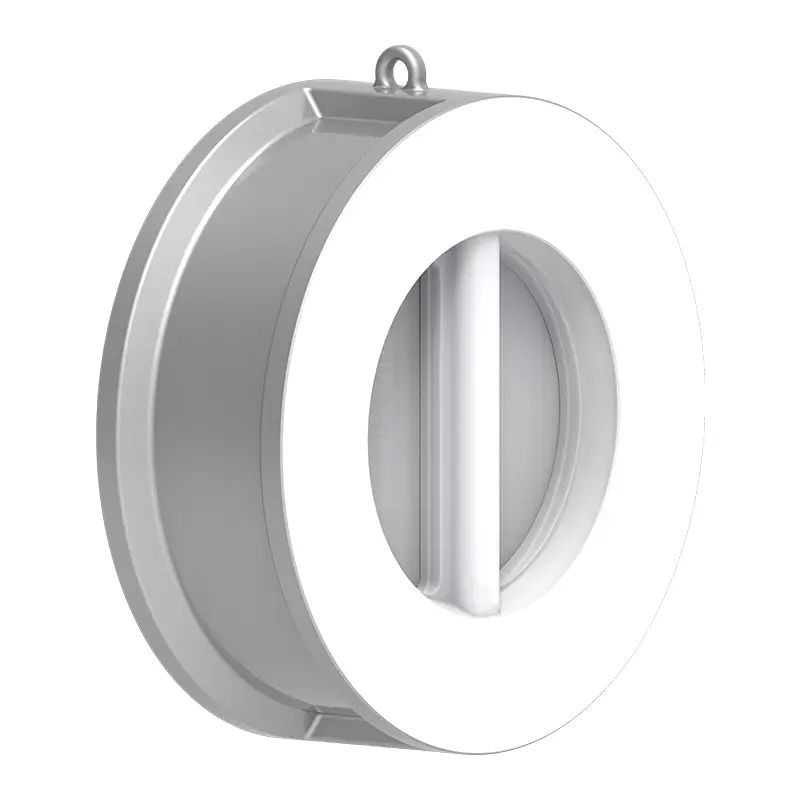

PTFE Lined Wafer Check Valve‌‌

Waits Valve PTFE Lined Wafer Check Valve‌‌ Fitur Korosi Tahan, Lapisan PTFE Berkualitas Tinggi dan Desain Kompak untuk Pencegahan Busin Bingkas yang Dapat Diandalkan! Waits Valve menganut harga transparan dan pragmatis, dengan jelas mencantumkan enam komponen biaya, termasuk casting, pemrosesan, inspeksi, dan biaya lainnya.

mengirimkan permintaan

Deskripsi Produk

Diproduksi di pabrik katup Waits di Cina, katup periksa wafer berlapis PTFE‌‌ mencegah aliran balik media melalui kombinasi lapisan fluoroplastik dan mekanisme periksa (seperti cakram katup, diafragma, pegas, dll.). Fitur intinya adalah bahwa bagian dalam tubuh katup dan permukaan penyegelan dilapisi dengan fluoroplastik untuk mengisolasi media dari bagian logam. Katup ini cocok untuk sistem pipa yang menyampaikan media yang sangat korosif, kemurnian tinggi atau mudah terkontaminasi, dan banyak digunakan dalam bahan kimia, farmasi, elektronik, perlindungan lingkungan dan industri lainnya.

Semua katup kami dibentuk dengan lapisan PFA, yang kompatibel dengan bahan kimia yang paling korosif dan beracun. Mereka semua dapat digunakan pada suhu hingga 392 ° F.

Katup periksa kami digunakan dalam berbagai jalur proses dan sering digunakan untuk:

Pertahankan tekanan kepala statis di outlet pompa

Mencegah kontaminasi batch produk

PTFE Lined Wafer Check Valve‌‌ menyediakan kontrol selimut nitrogen sederhana

Kami yakin kami dapat menemukan katup yang tepat untuk aplikasi Anda.

Standar Implementasi-PTFE Lined Wafer Check Valve‌‌
Standar Desain	API 6D/API594/BS1868
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	Wafer, ff, rf
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	/
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175
Aplikasi-PTFE Lined Wafer Check Valve‌‌
Ukuran	NPS 2 ”~ NPS 12 ″ DN50 ~ DN300
Rentang tekanan	CL150 ~ CL150 PN10 ~ PN16
Kisaran suhu	PTFE-50 ° C ~+180 ° C.
Rentang aplikasi	Cocok untuk air, minyak uap, asam nitrat, asam asetat, media pengoksidasi yang kuat dan media lainnya.
Tubuh katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-Lined Coran: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, Lined PTFE
Pelat katup	Logam, Lined PTFE
Batang	PTFE (F4) atau grafit yang diperkuat

Fitur Produk

1. Desain Jenis Wafer: Ujung datar untuk pemasangan antara dua flensa pipa, diamankan dengan baut (tidak diperlukan pengelasan atau aksesori flensa tambahan).

2. Prinsip Kerja:

Aliran ke depan: Tekanan sedang mendorong cakram terbuka.

Aliran terbalik: Disk ditutup secara otomatis, dengan permukaan penyegelan PTFE mencegah backflo

Keuntungan Produk

1. Tidak diperlukan flensa terpisah, mengurangi penggunaan material dan biaya dibandingkan dengan jenis flens.

2. Baut longgar yang cukup untuk perawatan tanpa pipa bergerak, baik untuk area terbatas ruang (mis., Palangan pipa yang padat).

3. SHORT DISC Jarak perjalanan, cocok untuk aliran tinggi, media viskositas rendah (mis., Air, pelarut).
