Deskripsi Produk

Waits Valve berkualitas tinggi PTFE berlapis katup bola tiga arah‌‌ mengadopsi desain tiga arah multifungsi dan lapisan PTFE yang resistan terhadap korosi. Melalui desain kami yang tepat, tubuh katup ini sering memiliki kontrol cairan yang tepat! Waits Valve mendukung layanan pribadi yang dipersonalisasi seperti ukiran logo dan kustomisasi pengemasan. Jika Anda membutuhkan layanan ini, jangan ragu untuk menghubungi kami!

Waits Valve PTFE berjajar katup bola tiga arah‌‌ memiliki keunggulan "lapisan yang tahan korosi + struktur tiga arah yang fleksibel", yang dapat menyelesaikan masalah kontrol cairan multi-pipa di lingkungan yang sangat korosif dan menonjol dalam sistem kompleks yang membutuhkan sering beralih arah aliran. Nilai intinya terletak pada memberikan alternatif yang hemat biaya untuk katup paduan yang resistan terhadap korosi tradisional sambil memenuhi beragam persyaratan seperti kebersihan tinggi, resistensi suhu, dan ketahanan tekanan. Saat memilih, perlu untuk secara komprehensif mempertimbangkan faktor -faktor seperti karakteristik media, persyaratan arah aliran, dan parameter operasi, dan memberikan prioritas pada kompatibilitas bahan pelapis, jenis penyegelan, dan metode penggerak, sehingga sistem dapat beroperasi dengan aman dan andal.

Katup bola tiga arah yang dilapisi PTFE adalah katup bola tipe-T tiga arah atau katup bola tipe L tiga arah dengan lapisan FEP PTFE PFA penuh. Katup bola tiga arah FEP PTFE PFA memiliki stabilitas kimia yang sangat tinggi dan dapat digunakan dalam media yang sangat korosif. Katup bola dapat dibagi menjadi dua struktur: dua arah (dua arah) dan tiga arah (tiga arah), dengan ketahanan cairan kecil, kecepatan pembukaan dan penutupan yang cepat, dan struktur sederhana.

Detail:

1. Katup bola tiga arah yang dilapisi PTFE mengadopsi lapisan FEP, PTFE atau PFA, yang memiliki stabilitas kimia yang sangat tinggi dan dapat digunakan untuk media yang sangat korosif kecuali "logam alkali cair dan fluor elemen";

2. FEP PTFE PFA Lined Bola tiga arah mengadopsi struktur bola mengambang ukuran penuh, dan katup dapat ditutup tanpa kebocoran di seluruh rentang tekanan, yang lebih nyaman untuk membersihkan dan pemeliharaan sistem pipa;

3. Bola dan batang bagian pembukaan dan penutupan dilemparkan (dipalsukan) sebagai satu bagian, menghilangkan kemungkinan batang katup bola PFA berlapis penuh berlapis penuh yang bergegas keluar dari bagian-bagian yang bertekanan karena perubahan tekanan, secara fundamental memastikan keamanan penggunaan rekayasa;

4. Strukturnya ringkas dan masuk akal, dan ruang rongga bagian dalam dari katup bola tiga arah yang dilapisi PTFE adalah yang terkecil, yang mengurangi retensi medium. Selain itu, proses cetakan khusus membuat permukaan penyegelan padat, dan kombinasi pengisi Herringbone PTFE membuat katup mencapai nol kebocoran;

5. Struktur dua potong dan tiga bagian dapat beradaptasi dengan persyaratan berbagai sistem perpipaan dan kondisi kerja. Katup bola tiga potong memungkinkan badan katup utama dipisahkan dari kedua sisi tubuh katup, yang dapat mencapai penggantian dan pemeliharaan online yang cepat.

6. FEP PTFE PFA Lined Mode Operasi Bola Tiga Jalan: Manual, Worm Gear Drive, Pneumatik, Listrik

7. Sambungan tubuh katup logam-ke-logam melindungi liner pengunci dari kerusakan oleh gaya eksternal.

8. Perangkat pentanahan anti-statis mencegah akumulasi listrik statis.

9. ISO 5211 Pelat Pemasangan Atas untuk pengoperasian yang mudah.

Standar Implementasi-PTFE Lined Valve Bola Tiga Jalan‌‌
Standar Desain	6D/Fire Fire 608, BS5351
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	RF
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	/
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175
Aplikasi-PTFE Lined Valve Bola Tiga Jalan‌‌
Ukuran	NPS1 ″ ~ NPS 6 ″ DN25 ~ DN150
Rentang tekanan	PN11 ~ PN40 (1.6 ~ 4.6 ~ 4.0p)
Kisaran suhu	PTFE-20 ° C ~+180 ° C.
Rentang aplikasi	Berlaku untuk industri seperti petrokimia, pemurnian, pembangkit listrik, baja, semikonduktor, optoelektronik, elektronik, teknologi kimia dan biokimia, makanan, pembuatan kertas, pelapis, pengolahan air, dll.
Mode drive	Transmisi gigi hidrolik, pneumatik, listrik, manual dan cacing.
Tutup katup/tutupan katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-Lined Coran: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, Lined PTFE
Permukaan penyegelan	Ptfe
Batang katup	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Lined PTFE
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene, paduan berbasis besi

Fitur Produk

1. Resistensi korosi yang luar biasa

Lapisan fluoroplastik hampir tidak bereaksi dengan asam yang kuat (mis., Asam sulfat, asam hidroklorat), alkali yang kuat (mis., Sodium hidroksida), oksidan yang kuat (mis. Aqua regia), atau pelarut organik, menyelesaikan masalah korosi dari valva logam tradisional.

2. Kontrol aliran yang fleksibel

L Jenis katup bola tiga arah: Hanya menghubungkan dua pipa vertikal (mis., A → B atau A → C) untuk switching arah, tidak dapat melakukan tiga saluran secara bersamaan.

Katup bola tiga arah tipe-T: Dapat melakukan tiga saluran secara bersamaan (mis., A → B+C atau A+B → C) untuk mencapai pengalihan cairan atau pencampuran, cocok untuk sistem pipa kompleks yang membutuhkan switching multi-directional.

3. Kinerja penyegelan tinggi dan ketahanan aliran rendah

Bola sangat cocok dengan kursi fluoroplastik untuk mencegah kebocoran media korosif.

Desain langsung melalui saluran dengan koefisien resistansi aliran rendah (nilai CV tinggi), cocok untuk laju aliran tinggi atau media partikulat (Catatan: Lapisan resistansi keausan harus dipertimbangkan).

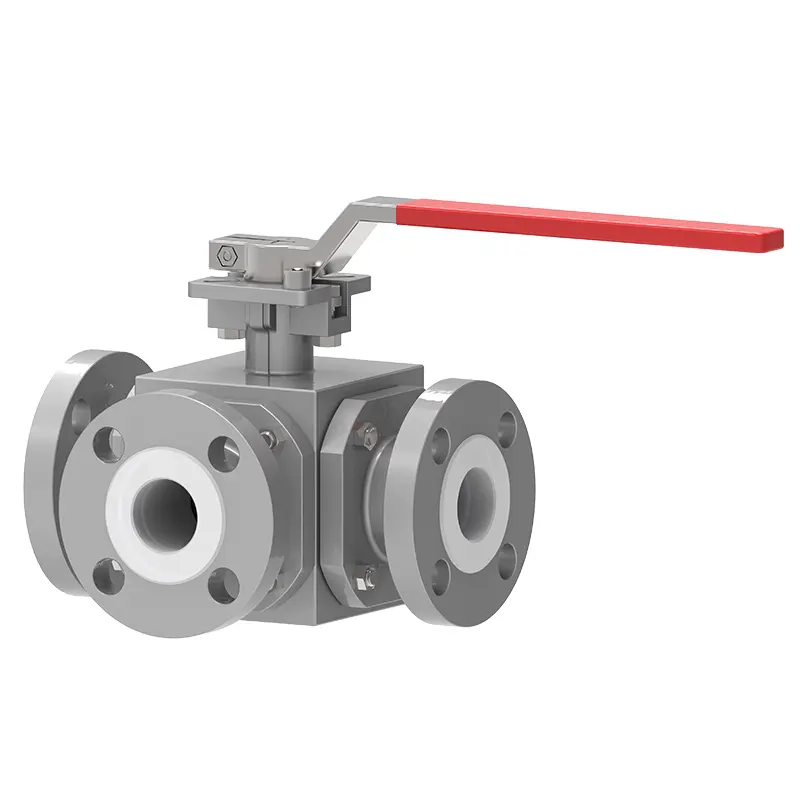

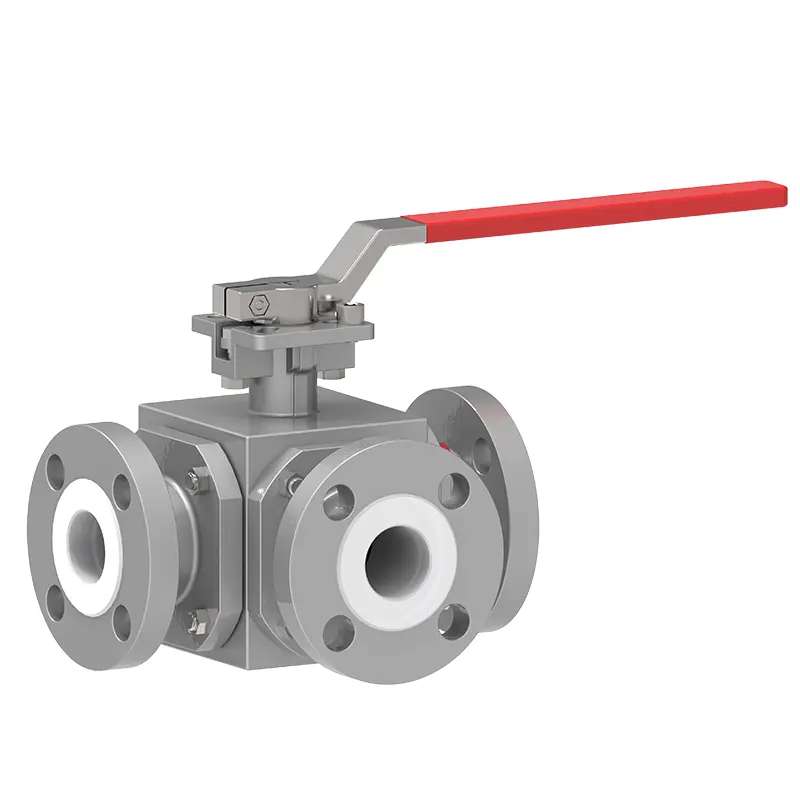

Ptfe Lined Three Way Ball Valve
