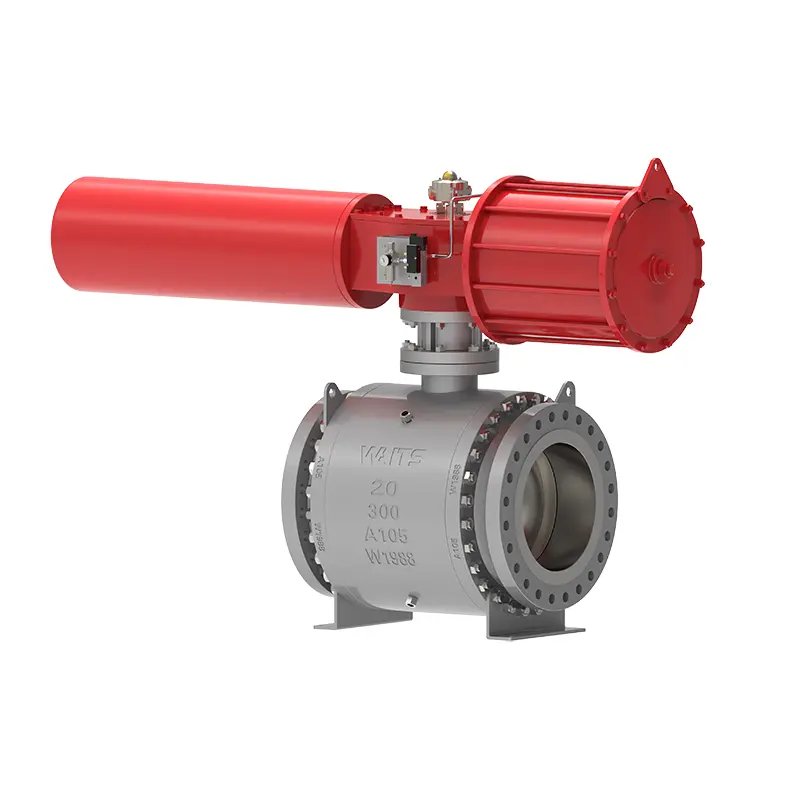

Katup Bola Trunnion

Waits Valve, dengan lini produksinya yang lengkap, dapat memberi Anda produk katup bola trunnion. Kami memiliki pengalaman yang kaya dalam desain dan manufaktur katup, menekankan kualitas produk dan layanan terkait, harga produk preferensial, dan pengiriman tepat waktu. Kami sepenuhnya mempertimbangkan aplikasi yang berbeda dan mengadopsi standar manufaktur yang berbeda, seperti API6D/ ISO17292/BS5351, dll.

mengirimkan permintaan

Deskripsi Produk

Katup bola Trunnion adalah katup bola baja, yang dirancang dan diproduksi dengan penuh pertimbangan kinerja dan umur penggunaan secara keseluruhan. Badan katup ditempa dengan bahan berkualitas tinggi, bola dipasang, dan flensa tengah serta leher dibaut. Kursi katup hulu dan hilir adalah efek piston tunggal, fungsi DBB. Pada saat yang sama, ada tiga struktur untuk segel antara dudukan katup dan bola:

1. Struktur segel lunak tradisional;

2. Struktur segel cincin segitiga;

3. Struktur segel keras.

Standar Implementasi

Standar desain	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standar flensa	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metode koneksi	RF,RTJ,BW
Pengujian dan penerimaan	API598, API 6D, BS12569;
Panjang struktural	ASME B16.10, BS 558, BS12982, ISO 5752;
Tingkat tekanan dan suhu	ASME B16.34、
Persyaratan proteksi kebakaran	API6FA API607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti korosi	NACE MR 0103,NACE MR 0175

Aplikasi

Ukuran	NPS 1” ~ 60” DN25~DN1500
Kisaran tekanan	Kelas150~ 2500 PN10-PN420
Kisaran suhu	；-196℃ ~ +260℃
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat-obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Modus berkendara	Turbin, pneumatik, listrik
Badan katup	Penempaan：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Pengecoran：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bola	Bola： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Cincin penyangga dudukan katup	Cincin penyangga kursi： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Sisipan dudukan katup	PTFE, RPTFE, Nilon, Devlon, MENGINTIP
Batang katup	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Fitur Kinerja

1. Batang katup dirancang untuk mencegah batang katup terlontar dari badan katup karena pengoperasian yang tidak tepat.
2. Katup bola trunnion memiliki perangkat tahan api dan anti-statis.
3. Port injeksi gemuk penyegel darurat dirancang pada segel dudukan katup dan segel batang katup. Penyegelan normal tidak bergantung pada minyak penyegel. Jika permukaan perapat rusak dan menyebabkan kebocoran, gemuk penyegel dapat disuntikkan untuk perbaikan darurat. Setiap port injeksi gemuk dilengkapi dengan katup injeksi gemuk dan katup satu arah yang tertanam.
4. Katup pembuangan dipasang pada posisi terendah badan katup untuk melampiaskan dan mengalirkan rongga katup; katup ventilasi dipasang di bagian atas badan katup untuk melampiaskan dan membersihkan rongga katup secara online. Katup pembuangan dan katup ventilasi dapat berupa katup isolasi atau sambungan pelepasan khusus untuk memastikan keamanan, keandalan, dan kenyamanan.
5. Dilengkapi dengan pelat sambungan yang dapat mencocokkan berbagai perangkat penggerak, termasuk pegangan, roda gigi cacing, listrik, pneumatik, hubungan gas-cair, hubungan elektro-hidraulik, dll.
6. Katup dengan ujung yang dilas dapat menyesuaikan material ujung katup (bagian transisi) sesuai dengan tingkat material pipa pengguna untuk memastikan kemampuan beradaptasi dan kemampuan las dari kekuatan material. Untuk katup dengan selongsong di kedua ujungnya, panjang selongsong dapat memastikan bahwa operasi pengelasan di tempat tidak mempengaruhi bahan penyegel.
7. Desain terkubur. Untuk katup yang terkubur, batang katup diperpanjang sesuai dengan kebutuhan proyek untuk memfasilitasi operasi di atas tanah, dan perangkat injeksi gemuk, pembuangan limbah, dan ventilasi yang sesuai diperpanjang dari pipa ke tanah. Ketinggian katup yang dikubur dan diangkat disediakan oleh pelanggan.

Trunnion Ball Valve
