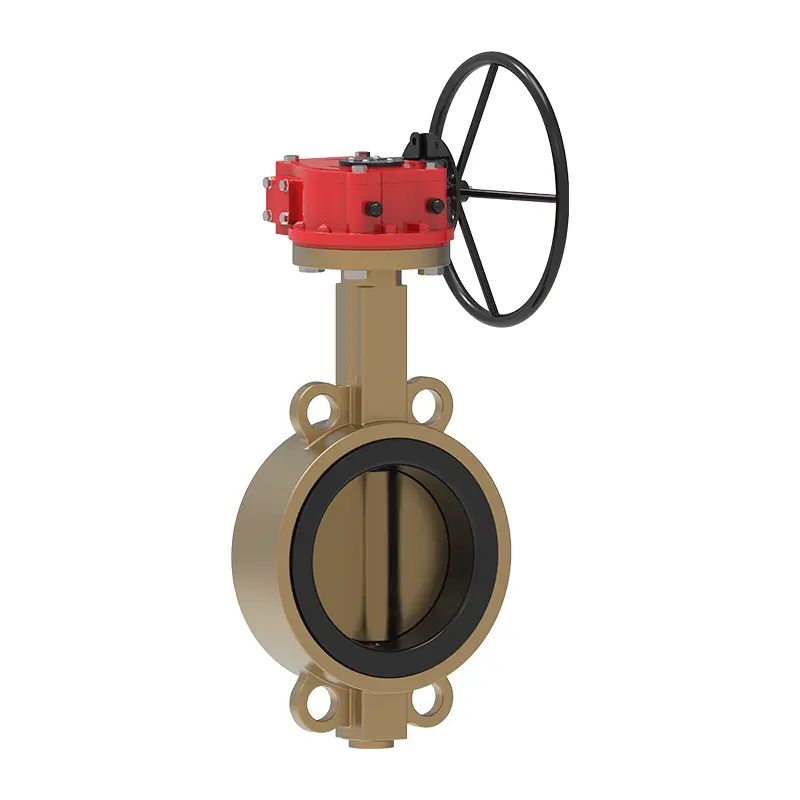

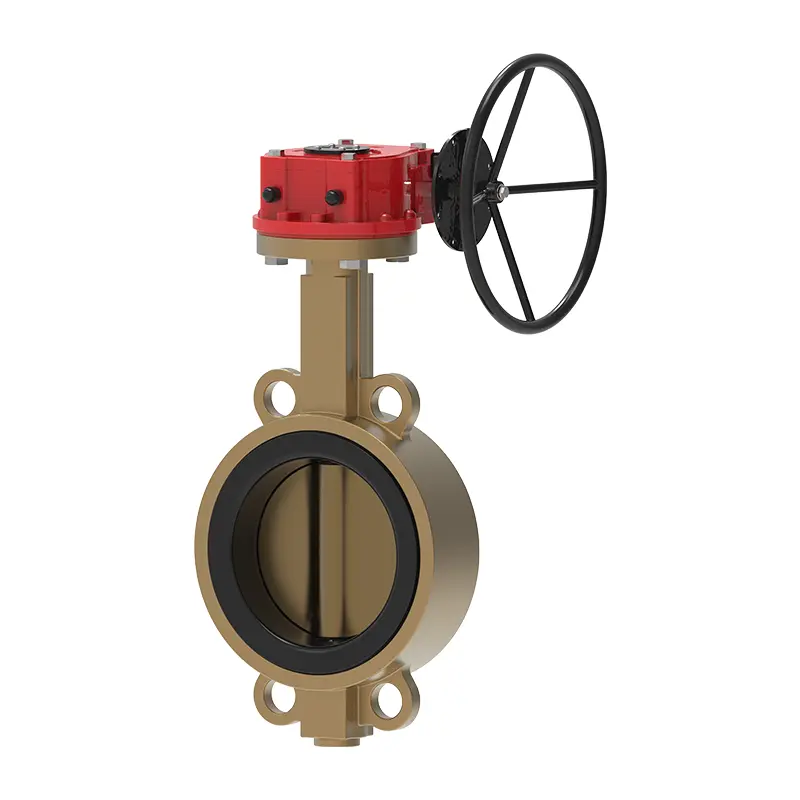

Katup kupu -kupu wafer perunggu

Waits Valve Ltd.'s Bronze Wafer Butterfly Valve adalah katup putar dengan indikasi visual apakah katup terbuka sepenuhnya. Dengan desain eksentrik ganda atau triple canggih yang secara efektif mengurangi keausan permukaan segel dan menurunkan torsi operasi, Anda dapat menggunakan katup ini selama bertahun -tahun untuk satu dolar, datang dan menegosiasikan bisnis dengan kami!

mengirimkan permintaan

Deskripsi Produk

Waits Valve Bronze Wafer Butterfly Valve umumnya digunakan dalam sistem perlindungan api sebagai katup kontrol sistem dan katup zona. Ini menggunakan teknologi pengelasan gulungan otomatis untuk membentuk penghalang logam antara media cairan dan atmosfer. Waits Valve dilengkapi dengan gearbox yang dioperasikan dengan handwheel yang lambat untuk mengurangi risiko palu air.
Ini menggunakan struktur bellow di dalam: ujung bawah bellow stainless steel dilas ke batang katup untuk mencegah cairan proses dari mengikis batang katup; Ujung bellow lainnya membentuk segel statis antara tubuh katup dan kap mesin. Desain segel ganda ini memastikan bahwa bahkan jika bellow gagal, pengemasan batang katup masih dapat secara efektif mencegah kebocoran. Bellow dilas ke batang katup untuk mempertahankan kinerja operasi yang stabil dan menghindari getaran batang katup yang disebabkan oleh gerakan inti katup. Katup ini sangat ideal untuk saluran pipa yang membawa bahan uap, mudah terbakar dan bahan peledak, minyak termal, kemurnian tinggi dan bahan beracun.

Standar implementasi katup kupu-kupu wafer perunggu
Standar Desain	Api 609, EN593
Standar Flange	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Koneksi	RF, ff
Penerimaan tes	Api 598 EN12266
Panjang struktur	API609/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes kebakaran	/
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175

Aplikasi katup kupu-kupu wafer perunggu
Ukuran	NPS 2 ″ ~ NPS48 ″ DN50 ~ DN1200
Rentang tekanan	CL125 ~ CL150 PN6 ~ PN16
Kisaran suhu	-20 ℃ ~ 200 ℃
Aplikasi	Air, minyak, gas, air laut dan cairan korosif lemah
Mode drive	tuas, listrik, pneumatik, hidrolik, gigi
Tubuh katup	Al - Perunggu
Inti katup	Al - Perunggu
Permukaan penyegelan	EPDM, PTFE, NBR
Batang katup	Stainless Steel 416, F316, F304 atau Al - Bronze

Fitur
Semua katup dilengkapi dengan perakitan sakelar anti-kerusakan pemantauan pra-kabel. Sakelar anti-tamper akan mengirim sinyal bahwa cakram katup telah bergerak dari posisi terbuka sepenuhnya.
Rentang tekanan:
CL125 ~ CL150 PN6 ~ PN16
Ukuran:
NPS 2 ″ ~ NPS48 ″ DN50 ~ DN1200
Semua katup dilengkapi dengan rakitan sakelar anti-kotoran,
Cocok untuk penggunaan dalam dan luar ruangan.
Dengan penutupan yang lambat dan fungsi pembukaan yang lambat, dapat mencegah kerusakan mudah
Katup kupu -kupu wafer perunggu menunggu menawarkan konstruksi yang sederhana dan ringkas, menampilkan ukuran kecil, ringan, dan komponen minimal untuk pemasangan, pembongkaran, pemeliharaan, dan pemasangan yang mudah di posisi apa pun. Operasinya yang mudah memungkinkan cakram untuk memutar 0 ° -90 ° di sekitar sumbu untuk pembukaan/penutupan cepat hanya dengan belokan 90 °, memberikan karakteristik kontrol cairan yang sangat baik.
Dengan kinerja penyegelan yang andal, ia menggunakan penyegel lunak biasanya karet atau bahan elastis lainnya yang tertanam di sekitar cakram atau di badan katup untuk memastikan penutupan yang ketat, membuatnya cocok untuk berbagai media, terutama dalam aplikasi permintaan segel tinggi.
Dibuat dari perunggu aluminium, ia menawarkan ketahanan korosi, ideal untuk saluran pipa dengan media korosif seperti air laut, asam, dan alkali, memperpanjang kehidupan layanan katup.
Penerapannya yang luas memungkinkan penggunaan dalam kondisi yang keras seperti desulfurisasi, vakum, dan sistem desalinasi air laut melalui pilihan material (mis., Bahan cakram dan kursi yang berbeda) dan koneksi poros poros tanpa pin.

Bronze Wafer Butterfly Valve
