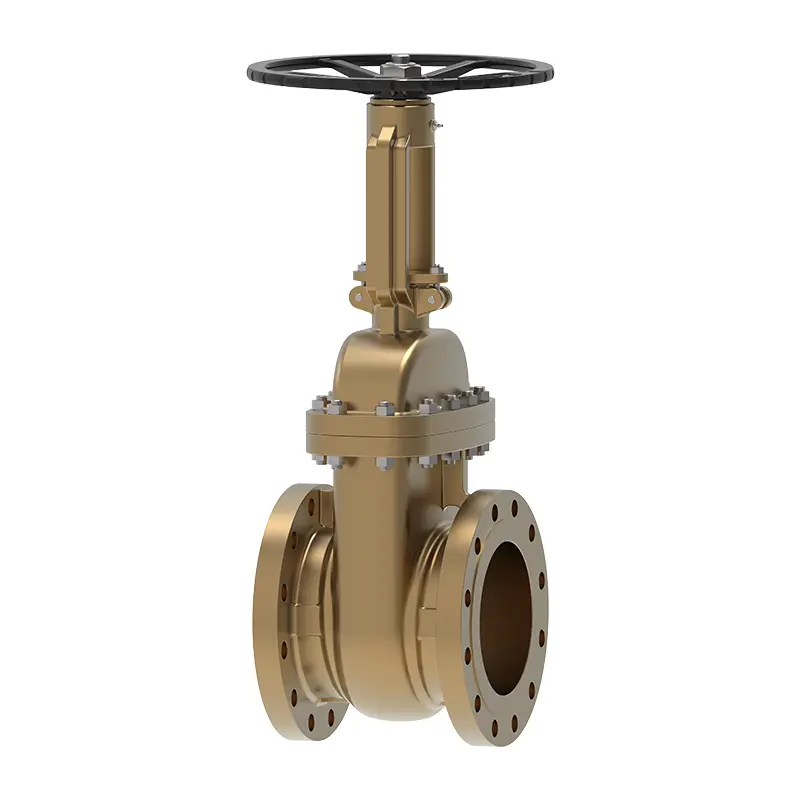

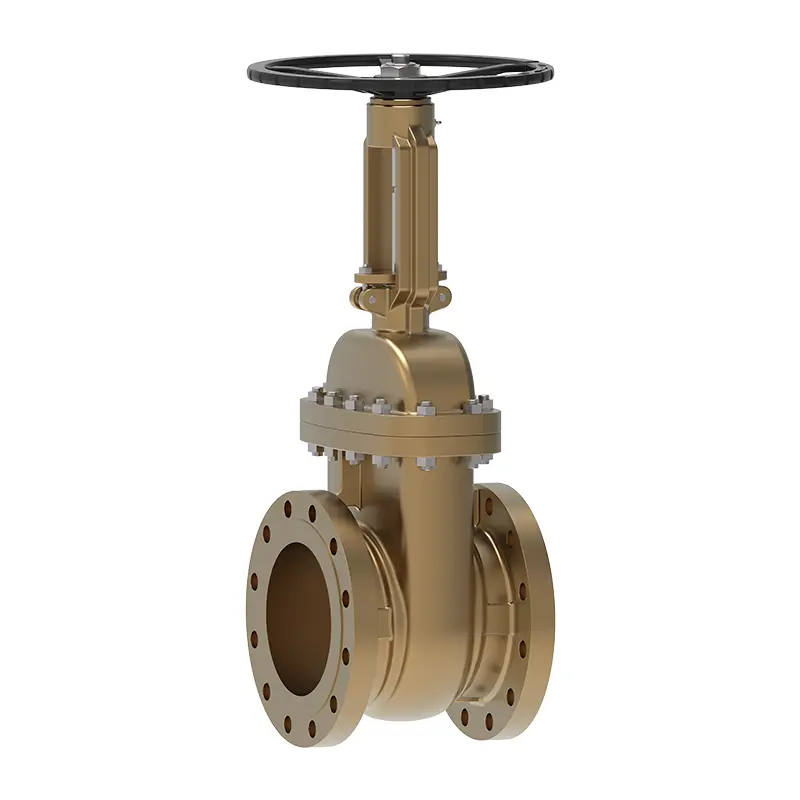

Katup gerbang baji perunggu

Waits Valve Berkualitas Tinggi Perunggu Gerbang Gerbang Valvebronze Wedge Gate Valve mengadopsi badan katup perunggu, trim katup perunggu, koneksi berulir dan penutup katup sesuai dengan spesifikasi ASTM B62. Ini juga mengadopsi desain gerbang wedge casting presisi. Bahan perunggu aluminium kekuatan tinggi tahan terhadap korosi/keausan. Berbagai metode drive/koneksi cocok untuk berbagai saluran pipa.

mengirimkan permintaan

Deskripsi Produk

Untuk Waits Valve, katup gerbang baji perunggu tahan lama, gerbang secara bertahap diangkat dan jauh dari permukaan penyegelan kursi katup dengan memutar roda tangan atau menggerakkan batang katup melalui perangkat drive. Kisaran Tekanan CL150 ~ CL300 PN10 ~ PN16. Katup mengadopsi peningkatan operasi batang dan dilengkapi dengan cakram irisan yang solid. Tidak cocok untuk air minum. Selamat datang untuk mengirimi kami pesan untuk memberi tahu kami tentang konten yang disesuaikan, kami online kapan saja!

Prinsip Kerja:
Ketika ketinggian lift gerbang mencapai sekitar 1 kali diameter nominal katup, saluran fluida tidak diblokir dan katup dibuka sepenuhnya. Dalam penggunaan aktual, bagian atas batang katup biasanya digunakan sebagai indikasi pembukaan penuh. Setelah mencapai posisi atas, roda tangan biasanya berbalik 1/2 hingga 1 putaran sebagai posisi terbuka yang sebenarnya sepenuhnya untuk mencegah penguncian karena perubahan suhu. Ketika roda tangan atau perangkat penggerak diputar ke arah yang berlawanan, batang katup menggerakkan gerbang untuk turun, dan permukaan penyegelan gerbang secara bertahap sesuai dengan permukaan penyegelan kursi katup. Penyegelan dicapai dengan menekan gerbang erat ke kursi katup melalui gaya eksternal atau tekanan sedang untuk mencegah aliran media.

Standar Implementasi Katup gerbang baji perunggu
Standar Desain	API600/API6D EN1074-1
Standar Flange	ASME B16.5/ASME B16.47- A/B/EN1092
Koneksi	Rf.rtj, ff.bw.sw
Penerimaan tes	API 598
Panjang struktur	API 6D ASME B16.10 EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes kebakaran	6fa Fire Fire 607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175

Katup gerbang baji perunggu-perunggu
Ukuran	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Rentang tekanan	CL150 ~ CL300 PN10 ~ PN16
Kisaran suhu	-20 ℃ ~ 250 ℃
Aplikasi	Berlaku untuk air, air laut, minyak, uap, gas alam, dan cairan korosif yang lemah. Jenis segel keras dapat menangani partikel yang mengandung media atau suhu tinggi.
Mode drive	Operasi handwheel, dioperasikan gigi, dioperasikan pneumatik, dioperasikan listrik, dioperasikan hidrolik
Tubuh katup	Al - Perunggu
Kursi katup	EPDM, PTFE, NBR. Al - Bronze, int+STL
Batang katup	F304 -F316, Al - Perunggu

Karakteristik kinerja
Katup gerbang wedge perunggu memiliki saluran media lurus di dalam tubuh katup, yang memiliki ketahanan fluida rendah, dan media mengalir dalam garis lurus dengan resistansi aliran rendah, yang secara efektif dapat mengurangi kehilangan tekanan sistem.
Dibandingkan dengan katup berhenti, arah gerakan gerbang tegak lurus terhadap arah aliran media, membuat pembukaan dan penutupan lebih mudah.
Media dapat mengalir di kedua arah, dan tidak perlu mempertimbangkan arah aliran media selama pemasangan, yang nyaman untuk pemasangan dan digunakan dalam sistem pipa yang berbeda. Ini memiliki penampilan sederhana dan panjang struktural yang relatif pendek, yang lebih menguntungkan dalam kesempatan di mana ruang pemasangan terbatas. Ini memiliki kemampuan proses manufaktur yang baik dan berbagai aplikasi.
Produk dapat dioperasikan handwheel; Gigi dioperasikan; Dioperasikan pneumatik; Dioperasikan listrik; Dioperasikan hidrolik
