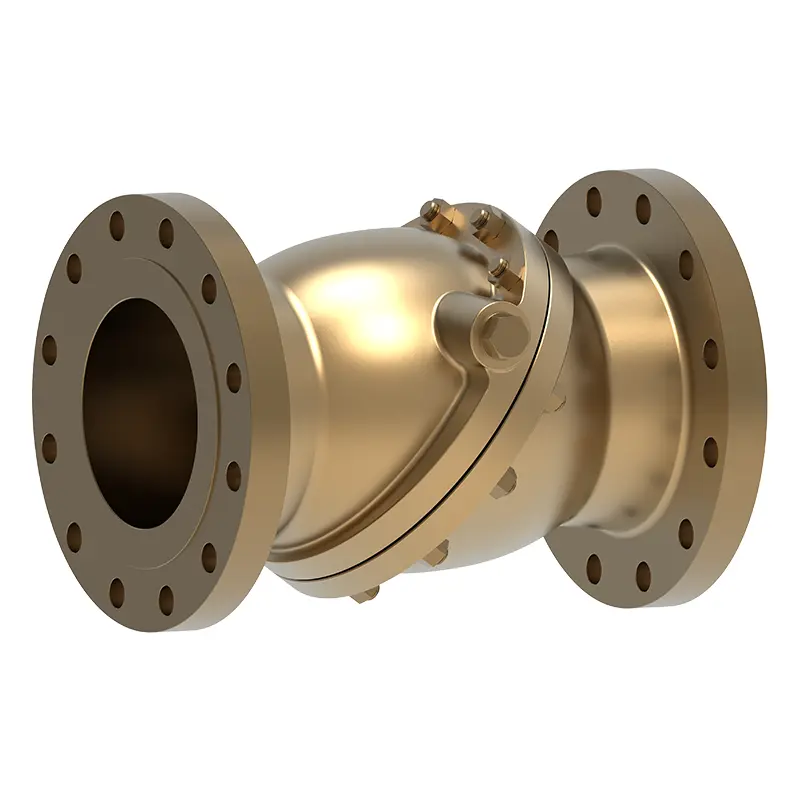

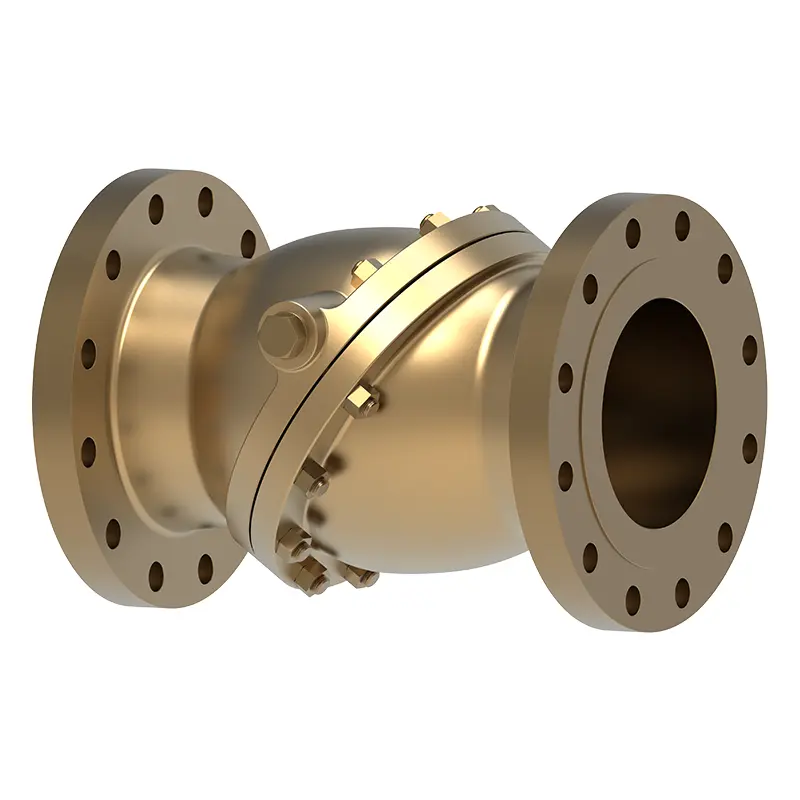

Katup periksa cakram miring perunggu

Katup periksa cakram miring perunggu terbuat dari perunggu berkualitas tinggi, yang tidak mudah terkorosi. Ini banyak digunakan di air laut, air tawar, sistem pendingin, rekayasa pembuatan kapal, peralatan industri dan ladang lainnya. Waits Valve sesuai dengan sistem manajemen kualitas ISO9001, dan katup berkualitas tinggi yang dirancang dan diproduksi dapat menahan tantangan operasional yang ekstrem. Kami telah menjadi mitra jangka panjang perusahaan energi di lebih dari 30 negara.

mengirimkan permintaan

Deskripsi Produk

Waits Valve Bronze Tilted Disc Check Valve adalah perangkat periksa satu arah dengan struktur yang indah, kualitas tinggi dan daya tahan. Ini mengadopsi desain disk yang miring, yang terbuka dalam aliran ke depan dan ditutup dengan cepat dalam aliran balik. Ini cocok untuk mencegah aliran balik sedang dalam sistem pipa tekanan sedang dan rendah. Ini memiliki efektivitas biaya terbaik di lingkungan tertentu.
Katup periksa cakram miring perunggu mengadopsi struktur cakram miring untuk mencapai kontrol cairan satu arah. Itu terbuat dari perunggu tahan terhadap keausan, tahan korosi dan berkekuatan tinggi. Sangat cocok untuk sistem pipa yang memiliki persyaratan tinggi untuk stabilitas aliran fluida dan perlu menghindari palu air, seperti sistem pendingin dari beberapa peralatan presisi, sistem pasokan air bangunan bertingkat tinggi, dan outlet pompa atau pasokan air dan sistem drainase dengan air atau minyak sebagai medium.

Standar Implementasi Bronze Tilted Disc Check Valve
Standar Desain	API 6D/API 594, BS1868
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	RF, NPT, FNPT
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	Api 6fa, api 607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175

Aplikasi Bronze Tilted Disc Check Valve
Ukuran	DN50-DN1200, NPS 2 ＂48＂
Rentang tekanan	ANSI Kelas 150-kelas 600, PN2.0-PN10.0MPA
Kisaran suhu	-20 ℃ ~ 425 ℃
Rentang aplikasi	Air laut, polikarbonat, polietilen, polietilen densitas rendah, hidrokarbon aromatik, gas alam cair (LNG)
Mode drive	Drive gigi hidrolik, pneumatik, listrik, manual dan cacing.
Tutup katup/tutupan katup	‌C95200, ‌C95400, ‌C95500, ‌C63000, C83600, QA19-4,
Permukaan penyegelan	Polytetrafluoroethylene yang diperkuat, para-polifenilena (Rptfe, ppl), logam
Batang	Grafit asbes, grafit fleksibel, polytetrafluoroethylene, paduan berbasis besi

Keuntungan Produk
1. Perunggu perunggu katup periksa cakram miring mengadopsi desain cakram eksentrik ganda, dan kursi katup dan permukaan penyegelan secara bertahap kontak selama proses penutupan, sehingga kebisingan dapat dihilangkan. Kebisingan besar yang dihasilkan ketika katup periksa tradisional ditutup dihilangkan, yang memperpanjang masa pakai pipa dan peralatan.
2. Desain kursi katup logam elastis mikro, desain ini dapat mencegah kebocoran dan mencegah aliran balik sedang, memungkinkan operasi normal sistem pipa.
3. Struktur cakram miring membentuk saluran fluida yang ramping dengan koefisien resistansi aliran rendah, yang sangat mengurangi kehilangan tekanan ketika medium mengalir melalui katup dan mengurangi biaya operasi sistem pipa.
4. Desain cakram kupu -kupu sensitif terhadap pembukaan dan penutupan, sehingga katup dapat dengan cepat beradaptasi dengan perubahan aliran sedang, terbuka dan tutup dalam waktu, dan mencegah aliran balik.
5. Dibandingkan dengan katup periksa ayunan dengan kaliber yang sama, katup periksa cakram miring perunggu sekitar 80% lebih ringan, dan katup kami lebih nyaman dalam pemasangan, pembongkaran dan pemeliharaan, yang mengurangi beban pipa.

Bronze Tilted Disc Check Valve
