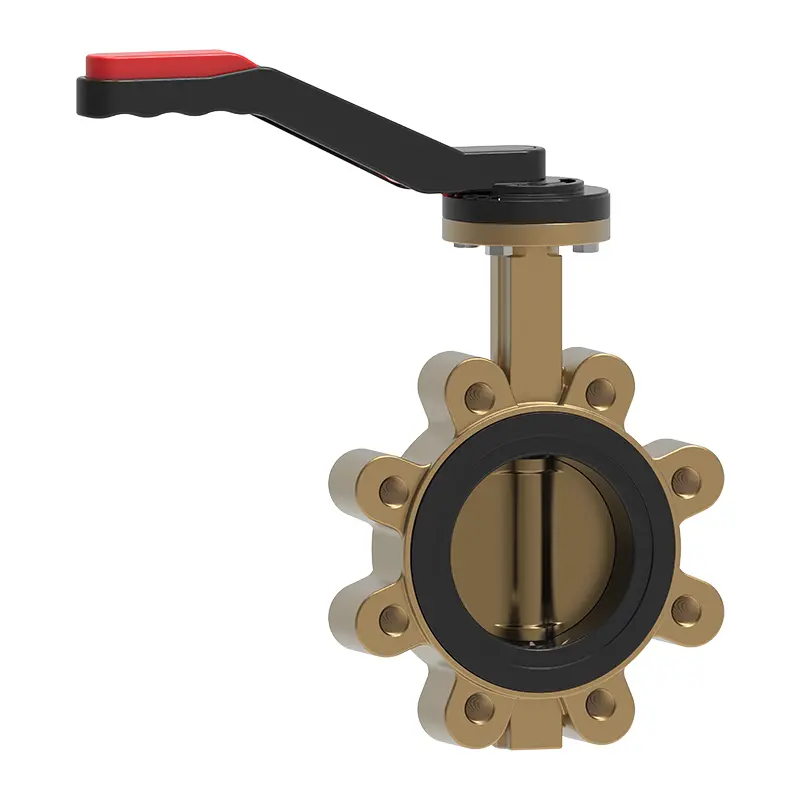

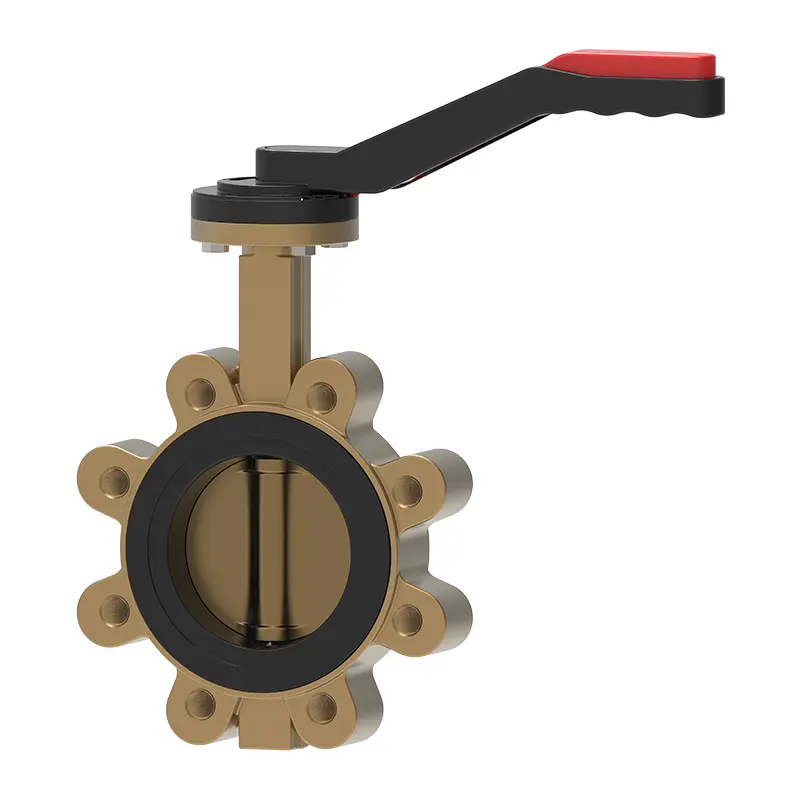

Katup kupu -kupu wafer perunggu

Waits Valve Bronze Lug Wafer Butterfly Valve dapat mencapai layanan jalan buntu dua arah tanpa flensa hilir dan mencapai penutupan kedap udara pada 200 psi. Ini mengadopsi desain eksentrik ganda/triple, struktur kompak dan ringan, pemasangan dan pemeliharaan yang mudah, dan berbagai mode operasi, cocok untuk kondisi kerja yang kompleks.

mengirimkan permintaan

Deskripsi Produk

Waits Valve Bronze Lug Wafer Butterfly Valve adalah produk yang ideal untuk aplikasi proses industri komersial dan ringan, termasuk layanan HVAC dan vakum, serta air minum yang panas dan dingin. Katup ini memiliki struktur yang ringkas, ukuran kecil, bobot ringan, dan sangat nyaman untuk dipasang, dibongkar dan dipelihara. Pada saat yang sama, dapat beradaptasi dengan beberapa mode operasi, sepenuhnya memenuhi persyaratan sistem dari berbagai tingkat otomatisasi, dan beroperasi secara stabil dan andal di bawah berbagai kondisi kerja yang kompleks.

Standar Implementasi Bronze Lug Wafer Butterfly Valve
Standar Desain	Api 609, EN593
Standar Flange	ASME B16.5/ASME B16.47- A/B/EN1092
Koneksi	Rf, ff,
Penerimaan tes	Api 598 EN12266
Panjang struktur	API609/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes kebakaran	/
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175

Aplikasi Bronze Lug Wafer Butterfly Valve
Ukuran	NPS 1 1/2 ″ ~ NPS 24 ″ DN40 ~ DN600
Rentang tekanan	CL125 ~ CL300 PN10 ~ PN50
Kisaran suhu	-30 ℃ ~ 200 ℃
Aplikasi	Air, air laut, minyak, gas alam, cairan korosif yang lemah dan cairan tingkat makanan
Mode drive	tuas, listrik, pneumatik, hidrolik, gigi
Tubuh katup	Al - Perunggu
Inti katup	Al - Perunggu
Batang katup	Stainless Steel 416, 316, 304 atau Al - Bronze

Karakteristik kinerja

Menunggu lug perunggu katup kupu -kupu wafer mengadopsi struktur perunggu aluminium, yang cocok untuk berbagai media korosif seperti air laut, asam dan alkali. Ini dapat secara efektif menahan erosi sedang dan memperluas masa pakai katup.

Struktur segel lunak meminimalkan kebocoran media saat ditutup, yang sangat cocok untuk aplikasi dengan persyaratan penyegelan tinggi. Mudah dioperasikan, cukup putar 90 ° untuk dengan cepat membuka atau menutup katup, dengan torsi operasi kecil, penghematan tenaga kerja dan cahaya.

Ketika dibuka sepenuhnya, ketebalan cakram katup adalah satu -satunya ketahanan terhadap aliran media melalui tubuh katup, sehingga mencapai penurunan tekanan minimal dan kontrol aliran yang sangat baik.

Akhirnya, desain yang ringkas dan ringan membuatnya mudah dipasang dan dipelihara, dan dapat dengan mudah dibongkar, diperbaiki dan dipasang di posisi apa pun sebagai tambahan, strukturnya yang relatif sederhana menyederhanakan pekerjaan pemeliharaan.

Bronze Lug Wafer Butterfly Valve
