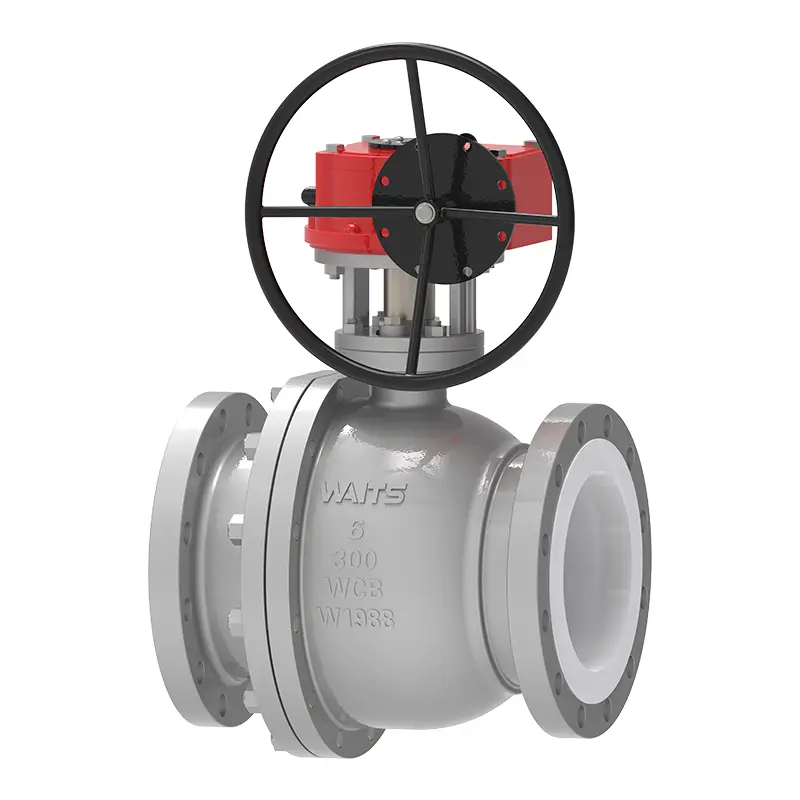

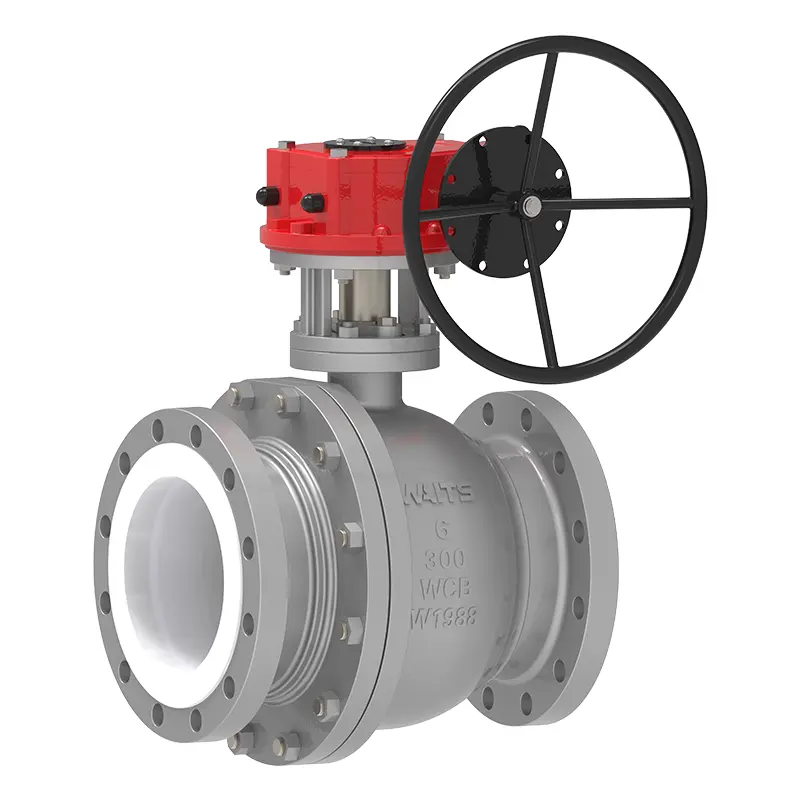

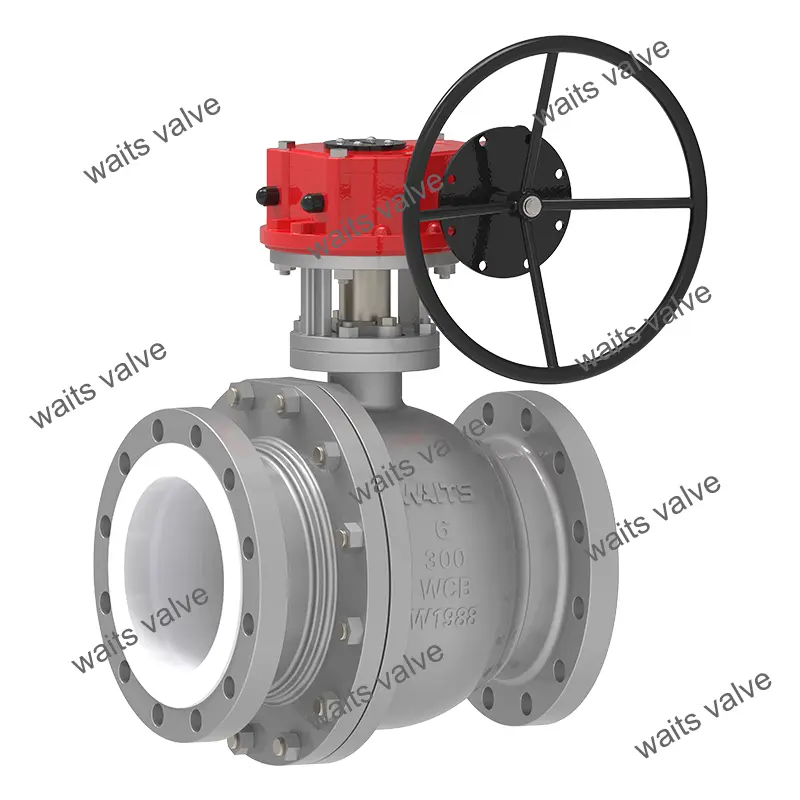

Gear PTFE Lined Ball Valve

Waits Valve adalah pemasok katup bola berlapis perlengkapan PTFE profesional di Cina. Produk kami memiliki presisi transmisi gear yang solid, lapisan PTFE tahan korosi, strukturnya tahan lama, dan penyegelannya sangat baik, yang dapat mencapai kontrol aliran yang efisien di lingkungan industri yang keras! Pengadaan skala besar Waits Valve mengurangi biaya bahan baku.

mengirimkan permintaan

Deskripsi Produk

Waits Valve Berkualitas Tinggi PTFE Lined Ball Valve adalah katup yang digerakkan oleh mekanisme roda gigi. Transmisi gigi dapat mencapai deselerasi dan amplifikasi torsi, dan dapat dengan mudah dioperasikan dengan handwheel atau aktuator. Ini sangat cocok untuk acara kaliber besar atau bertekanan tinggi, menghemat lebih banyak tenaga kerja dan memfasilitasi remote control dibandingkan dengan katup bola manual. Bola dan kursi katup biasanya disegel dengan logam atau bahan non logam (seperti PTFE, segel hard logam), dengan penyegelan yang andal, ketahanan aliran rendah dan pembukaan/penutupan cepat. Ini banyak digunakan dalam industri seperti bahan kimia, farmasi, makanan dan perlindungan lingkungan.

GEAR PTFE Lined Ball Valve memiliki saluran aliran lurus untuk mencapai penutupan positif sambil meminimalkan penurunan tekanan dan turbulensi fluida. Karena bola tidak tergantung pada batang, ia dapat bergerak bebas di sepanjang sumbu katup dalam posisi tertutup, tetapi tidak dapat berputar relatif terhadap batang. Ketika tekanan garis diterapkan pada bola dalam keadaan tertutup, bola bergerak sedikit ke hilir untuk mempertahankan kontak dengan kursi hilir, sehingga mencapai segel utama.

Katup bola berlapis biasanya dipasang tanpa memperhatikan arah aliran dan cocok untuk produksi otomatis karena bantalan pemasangan ISO mereka.

Fitur:

1. Segel batang emisi rendah

Emisi rendah dicapai berkat cincin pengemasan PTFE padat yang sudah dikompresi dan kelenjar pengepakan yang dapat disesuaikan. Karena bola dapat bergerak secara independen dari batang dalam posisi tertutup, beban samping yang diinduksi tekanan pada segel batang dihilangkan, memberikan penyegelan batang yang sangat baik bahkan setelah ribuan siklus.

2. Batang tahan ledakan

Gear PTFE Lined Ball Valve memiliki desain batang yang efisien yang tidak meledak.

3. Perangkat anti-statis

Koneksi anti-statis antara batang dan tubuh dicapai oleh mata air.

4. Kursi katup yang kompensasi diri

Kursi katup dirancang untuk selalu menyediakan penyegelan yang andal dengan torsi operasi minimum, terlepas dari tekanan tinggi atau rendah.

5. Lapisan

Lapisan PFA murni, berlabuh di dalam katup, cocok untuk aplikasi vakum.

Standar Implementasi-Gear PTFE Lined Ball Valve
Standar Desain	6D/Fire Fire 608, BS5351
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	RF
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	/
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175
Aplikasi-Gear PTFE Lined Ball Valve
Ukuran	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Rentang tekanan	PN11 ~ PN40 (1.6 ~ 4.6 ~ 4.0p)
Kisaran suhu	PTFE-20 ° C ~+180 ° C.
Rentang aplikasi	Transportasi larutan asam dan alkali, kontrol reaktor kimia, pengolahan air limbah/air limbah, farmasi, air laut, dll.
Mode drive	Cacing
Tutup katup/tutupan katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-Lined Coran: Di A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, Lined PTFE
Permukaan penyegelan	Ptfe
Batang katup	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Lined PTFE
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene, paduan berbasis besi

Catatan Pemeliharaan Produk

1. Gelar melumasi gigi cacing (gunakan minyak berbasis lithium) untuk mencegah penggilingan dan keausan kering.

2.Rotate handwheel secara perlahan selama operasi untuk menghindari beban benturan yang merusak komponen transmisi.

3. Everature dan Over Over Operation dilarang (fluoroplastik rentan terhadap deformasi pada suhu tinggi).

4. Nyatakan lapisan untuk kerusakan (seperti gelembung atau retakan) selama pemeliharaan shutdown dan ganti segera.

Keuntungan Produk

1. Labor Simpan dan Efisien

Gear mengurangi kecepatan dan meningkatkan torsi, secara signifikan mengurangi gaya operasi untuk katup berdiameter besar.

2. Kontrol Presisi

Handwheel membutuhkan beberapa rotasi untuk penyesuaian yang baik dari pembukaan (mis., Regulasi aliran), cocok untuk skenario yang membutuhkan kontrol yang tepat.

3. Struktur yang Dapat Diberikan

Komponen transmisi terbuat dari bahan logam (seperti roda gigi paduan tembaga dan poros stainless steel), yang tahan aus dan memiliki masa pakai yang panjang.
