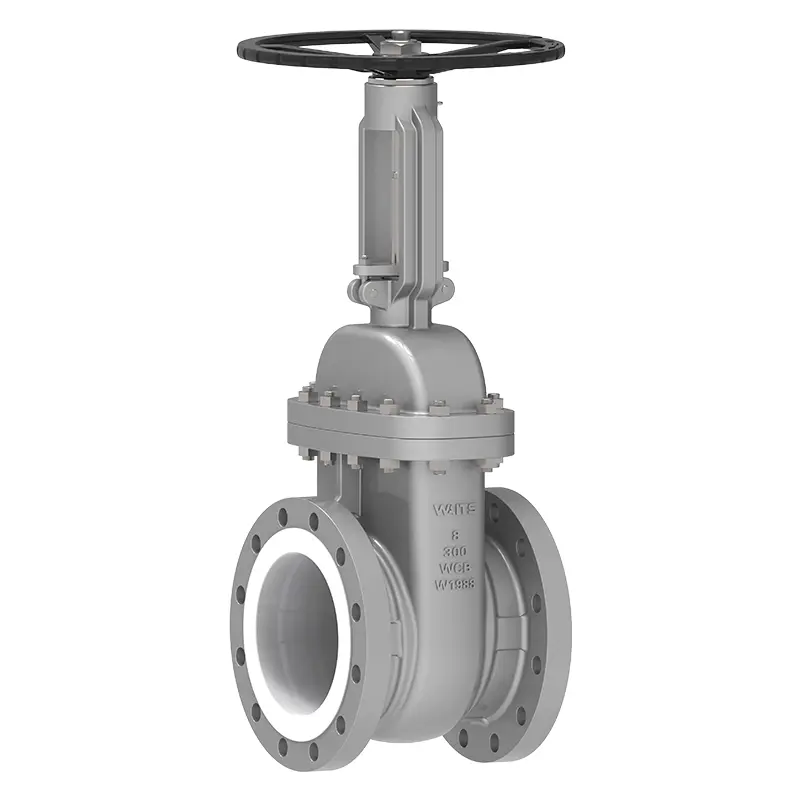

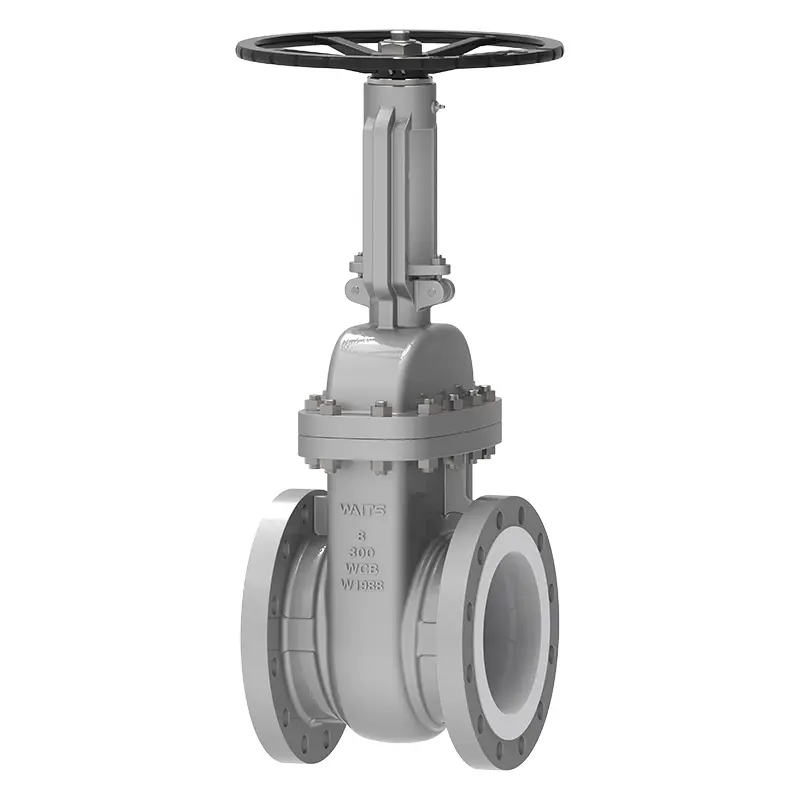

PTFE Lined Gate Valve‌‌

Waits Valve adalah pemasok katup gerbang berlapis PTFE yang sesuai dengan baik. Kami memegang sertifikasi ISO9001 dan laporan inspeksi pabrik ketiga, dan memberikan sertifikat asal yang jelas, laporan material dan dokumen dasar lainnya. Saya percaya bahwa dengan pengalaman kami lebih dari 30 tahun dalam pembuatan dan ekspor katup, kami memenuhi syarat untuk menjadi mitra Anda!

mengirimkan permintaan

Deskripsi Produk

Tunggu katup katup gerbang berlapis PTFE berkualitas tinggi adalah katup tahan korosi yang tubuh katup, cakram katup dan kursi katup dilapisi dengan fluoroplastik (PTFE) di dinding bagian dalam. Mereka terutama digunakan untuk kontrol pipa media korosif seperti asam kuat dan alkali yang kuat. Resistansi korosi fluoroplastik menjadikan katup gerbang fluorin sebagai peralatan penutup inti dalam sistem pipa media yang sangat korosif. Namun, kinerjanya dibatasi oleh karakteristik suhu, tekanan dan media, dan perlu dipilih secara wajar sesuai dengan kondisi kerja tertentu.

Waits Valve's PTFE atau PFA Lined Gate Valves terutama digunakan dalam industri kimia,

seperti asam sulfat, alkali, dll. Katup gerbang mengadopsi struktur irisan.

Bahan katup katup katup gerbang berlapis PTFE‌‌ dapat dipilih dari ASTM A216 WCB, atau stainless steel CF8, CF8M, dll.

Bahan lapisan PFA dan PTFE keduanya diproduksi oleh DuPont atau Daikin.

Standar Desain dan Manufaktur Katup Gerbang: Standar API 600 atau JIS.

Ukuran wajah akhir: ASME B16.10 atau disesuaikan.

Pengeboran flensa: ASME B16.5 atau disesuaikan.

Standar Implementasi-PTFE Lined Gate Valve‌‌
Standar Desain	API 6D/API 600, EN1074-1
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	RF
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	/
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175
Aplikasi-PTFE Lined Gate Valve‌‌
Ukuran	NPS 1/2 ”~ NPS 24 ″ DN15 ~ DN600
Rentang tekanan	CL150 ~ CL150 PN10 ~ PN16
Kisaran suhu	PTFE-50 ° C ~+180 ° C.
Rentang aplikasi	Berlaku untuk berbagai media seperti air, minyak uap, asam nitrat, asam asetat, media pengoksidasi yang kuat, dll.
Tubuh katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-Lined Coran: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, Lined PTFE
Gerbang	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-Lined Coran: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, Lined PTFE
Kursi katup	Bahan utama, 13cr, stainless steel 304/316, monel, karbida, paduan 20, paduan tembaga, dll., Lined PTFE
Batang katup	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene, paduan berbasis besi

Fitur Produk

1. Pengepakan mencapai penyegelan yang andal melalui gaya kompresi kelenjar, mencegah kebocoran media di sepanjang batang katup.

2. Konstruksi one-piece disk dan batang memastikan struktur katup yang ringkas. Langkah kerucut pada batang menyediakan penyegelan kursi belakang saat katup terbuka sepenuhnya.

3. Selama penutupan, tekanan yang diterapkan pada cakram memastikan kontak yang ketat antara permukaan penyegelan, mencegah aliran media. Desain ini meminimalkan keausan pada wajah penyegelan.

Keuntungan Produk

1.PtFe Tahan hampir semua asam kuat, alkalis, oksidisasi, dan pelarut organik (mis., Asam sulfat, asam klorida, Aqua regia, natrium hidroksida), menjadikannya ideal untuk lingkungan yang sangat korosif dalam bahan kimia, farmasi, logam, dan perlindungan lingkungan.

2. Struktur penyegelan soft (fluoroplastik-ke-fluoroplastik atau fluoroplastik-ke-logam) memastikan penutupan yang ketat dengan kebocoran minimal, terutama cocok untuk mengisolasi kemurnian tinggi atau media beracun.

3. Permukaan fluoroplastik halus mengurangi torsi pengoperasian, memungkinkan operasi yang mudah dan efisien bahkan dalam aplikasi bersepeda yang sering.
