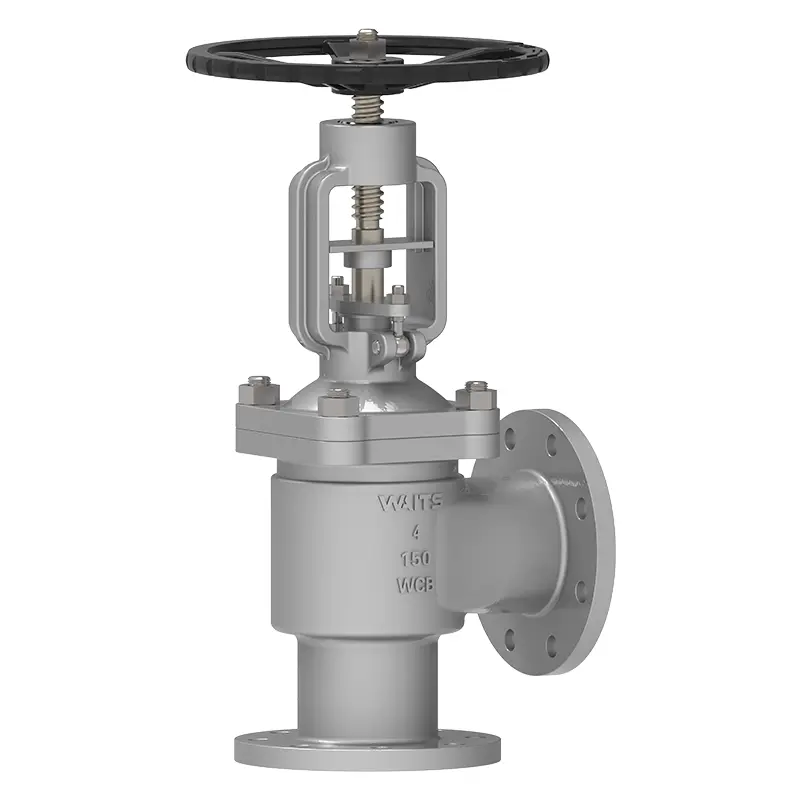

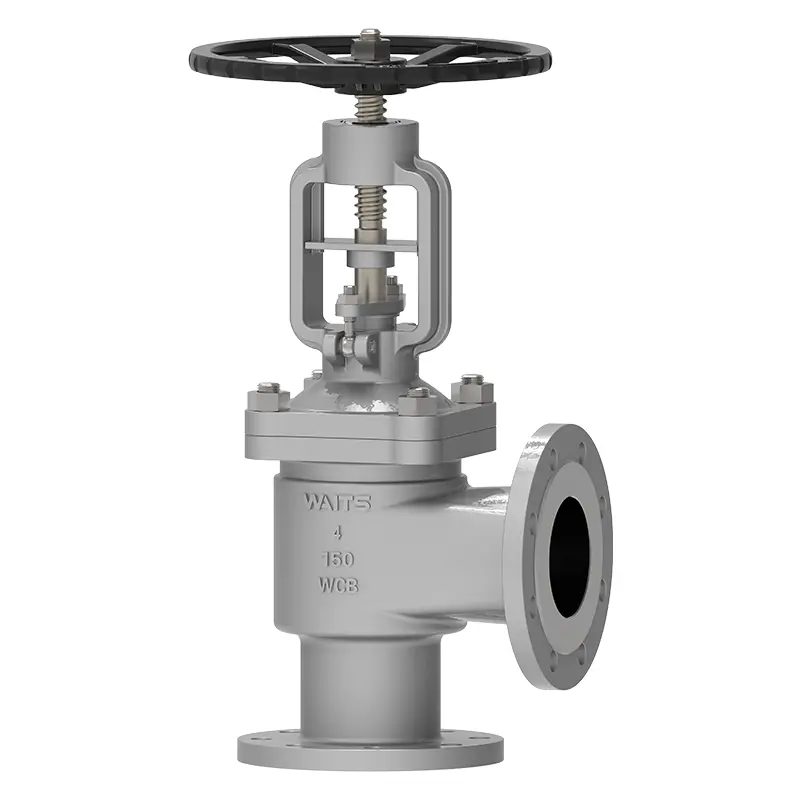

Angle Bellows Globe Valve

Angle Bellows Globe Valve mengadopsi teknologi "segel ganda", yang terdiri dari bellow logam dan pengepakan, memberikan perlindungan ganda. Desain 90 derajatnya menghemat ruang dan memiliki aliran resistansi yang rendah, yang dapat mengurangi konsumsi energi untuk Anda. Memilih Wats Valve berarti memilih tim yang meyakinkan.

mengirimkan permintaan

Deskripsi Produk

Wats Valve Berkualitas Tinggi Bellows Globe Valve mengadopsi desain 90 derajat, yang memungkinkan cairan untuk mengubah arah pada sudut kanan dan mengontrol aliran atau cutoff fluida dengan memutar batang katup. Bellow logam digunakan sebagai komponen penyegelan utama di dalam badan katup, dikombinasikan dengan pengemasan tradisional. Disk katup bergerak secara linier di sepanjang garis tengah cairan, dan bellow mengembang atau kontrak yang sesuai, mengisolasi cairan dari lingkungan eksternal dan mencegah kebocoran.

Standar Implementasi Bellow Globe Valve ‌
Standar Desain	DIN3356 /BS1873 /ASME B16.34
Standar Flange	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Koneksi	RF/FF/RTJ
Penerimaan tes	Dan 12266 API598
Panjang struktur	EN558/ ASME B16.10
Peringkat tekanan dan suhu	ASME B16.34
Tes kebakaran	API607 API6FA
Standar kebocoran rendah	API 622
Desain anti-korosi	Nace MR 0175
Aplikasi-sudut Bellows Globe Valve
Ukuran	Dn15 ~ dn300 （nps½ "~ 12"）
Rentang tekanan	PN16 ~ PN160 （Class150 ~ 900）
Kisaran suhu	-29 ℃～+570 ℃
Aplikasi	Cairan asam/alkali, gas alam cair, minyak viskositas tinggi, jaringan pipa bawah tanah, modul integrasi peralatan, dll.
Mode drive	Handwheel, bevel gear, listrik, pneumatik, dll.
Tutup katup/tutupan katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Coran: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Inti katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Coran: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan penyegelan	Tubuh utama, paduan berbasis zat besi yang melekat, paduan berbasis keras
Batang katup	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Kacang batang katup	Paduan Tembaga
Batang	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Karakteristik kinerja

Struktur Angle Bellows Globe Valve membuatnya sangat cocok untuk aplikasi dengan persyaratan keandalan yang tinggi, seperti sistem yang menangani media beracun, mudah terbakar, atau korosif.

Keuntungan

1. Komponen kunci dari katup Globe Bellows Angle adalah bellow logam. Ini menghubungkan penutup katup dan batang katup dengan pengelasan gulungan otomatis. Bellow logam memastikan bahwa bagian batang katup bebas bocor.

2. Berkat desain kerucut dan ramping, segel cakram katup dengan andal dan memiliki masa pakai yang lebih lama.

3. Desain segel ganda (Bellow + Packing). Bellow dan pengepakan mencegah kebocoran dan memberikan efek penyegelan yang sangat baik.

4. Angle Bellows Globe Valve dapat secara langsung melumasi batang katup, mur, dan lengan.

5. Roda tangan ergonomis. Umur layanan yang lebih lama dan operasi yang lebih mudah.
