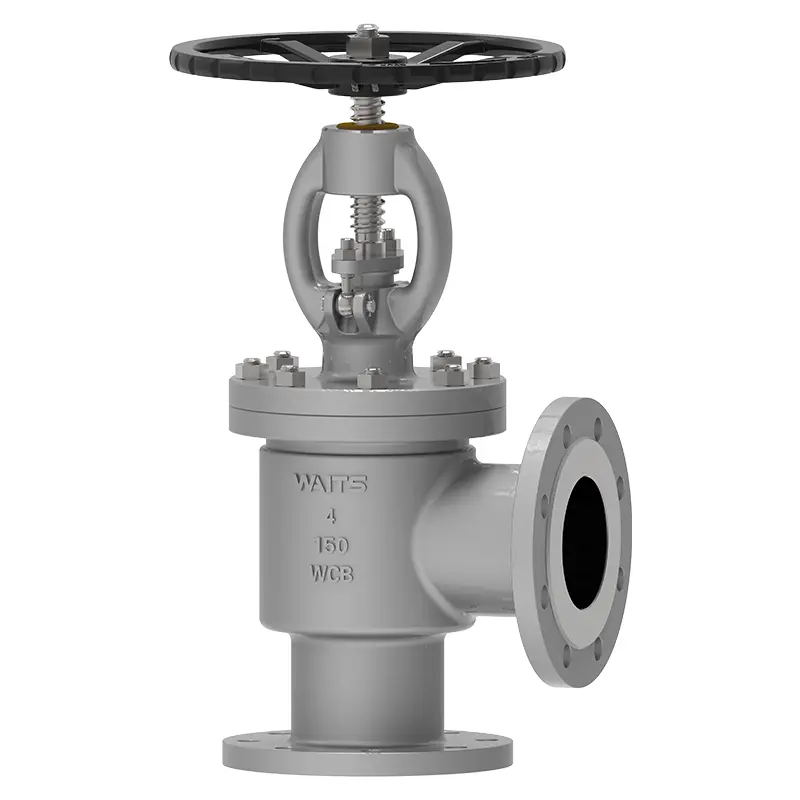

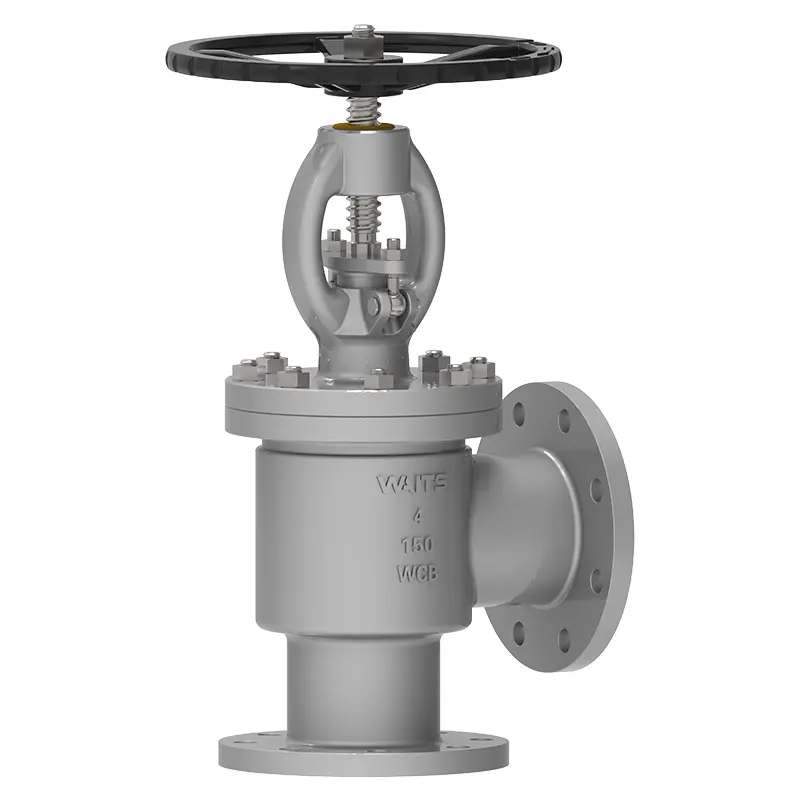

Katup Globe Sudut

Ketika Anda dihadapkan dengan sistem perpipaan saluran aliran 90 derajat yang unik, Anda harus memikirkan Waits Valve Valve Globe Globe Berkualitas Tinggi, yang memiliki berbagai aplikasi. Kami secara khusus menggunakan desain ringkas untuk menghemat ruang dan menyederhanakan perutean pipa. Ketika Anda dihadapkan dengan ruang kecil atau instalasi terbatas, Anda dapat menggunakan katup ini.

mengirimkan permintaan

Deskripsi Produk

Waits Valve Angle Globe Valve dapat mengontrol aliran media fluida dengan memutar batang katup untuk menaikkan atau menurunkan cakram katup. Desain saluran aliran sudut kanan 90 derajatnya memecahkan struktur katup arus searah tradisional, secara efektif mengurangi resistensi cairan dan konsumsi energi. Dalam aplikasi yang kompleks dengan ruang instalasi terbatas, desainnya yang ringkas memiliki keunggulan yang jelas, menghemat banyak masalah dan mengurangi limbah waktu dalam hal ini.

Angle Globe Valve adalah desain katup berhenti dengan inlet dan outlet tegak lurus satu sama lain. Ini menggunakan gerakan linier untuk memindahkan bagian penutup masuk dan keluar dari permukaan kursi katup. Katup sudut biasanya digunakan untuk layanan air umpan boiler dan pembuangan pemanas, serta katup pipa dengan ruang terbatas. Katup juga dapat digunakan sebagai siku. Katup dapat berupa jenis kandang, atau dengan koneksi outlet yang diperbesar, trim katup ketat atau liner outlet untuk mengurangi korosi, berkedip atau kerusakan kavitasi.

Standar Implementasi Globe Valve
Standar Desain	API6D BS1873, DIN 3356, EN 13709
Standar Flange	ASME B16.5, ASME B16.47-A/B, dalam 1092-1/2
Koneksi	RF, RTJ
Penerimaan tes	Api 598 EN12266
Panjang struktur	ASME B16.10/EN 558/DIN3203,
Peringkat tekanan dan suhu	ASME B16.34
Tes kebakaran	API607, API6FA
Standar kebocoran rendah	API 622
Desain anti-korosi	Nace MR 0175

Katup globe sudut aplikasi
Ukuran	Dn15 ~ dn300 （nps½ "~ 12"）
Rentang tekanan	PN16 ~ PN160 （Class150 ~ 900）
Kisaran suhu	-29 ℃～+570 ℃
Aplikasi	Cairan asam/alkali, gas alam cair, minyak viskositas tinggi, jaringan pipa bawah tanah, modul integrasi peralatan, dll.
Mode drive	Handwheel, bevel gear, listrik, pneumatik, dll.
Tutup katup/tutupan katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Coran: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan penyegelan	Paduan berbasis zat besi tubuh, tubuh, paduan berbasis keras
Batang katup	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Kacang batang katup	Paduan Tembaga
Batang	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Karakteristik kinerja

Dalam industri pupuk, tantangan katup dalam produksi urea dan amonia adalah media korosif, kristalisasi dan tekanan tinggi. Waits Valve Mengembangkan Katup Globe Sudut, yang memiliki keunggulan berikut:

Penurunan tekanan rendah, kristalisasi berkurang

Tidak ada sudut mati, mencegah korosi

Pelat katup satu potong dan batang katup, mencegah sudut mati antara pelat katup dan batang katup

Permukaan pelat katup all-stellite, kurangi keausan

Penutup katup yang dibaut, tutupan katup katup katup A dan paking katup katup katup tubuh

Pengemasan batang katup emisi rendah

Tidak ada bagian aluminium/perunggu

Paduan berbasis zat besi tubuh, tubuh, paduan berbasis keras

Katup Globe Sudut dapat digunakan untuk cairan asam/alkali, gas alam cair, minyak viskositas tinggi, jaringan pipa bawah tanah, modul integrasi peralatan, dll.

Anda dapat mengendarainya dengan handwheel, bevel gear, listrik, pneumatik, dll.

Angle Globe Valve
