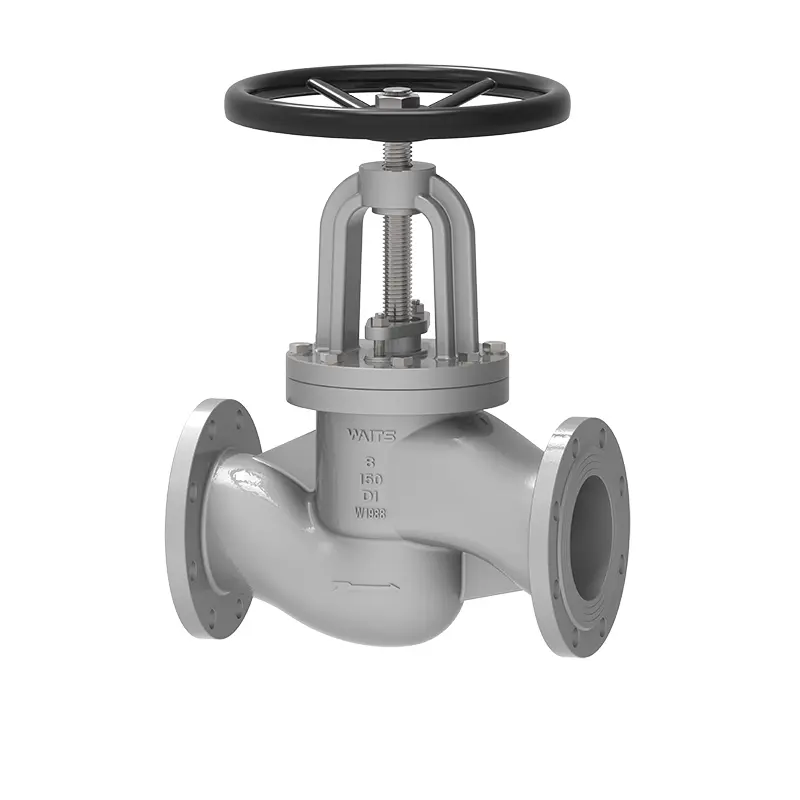

Katup globe pola besi ulet

Katup globe pola besi ulet yang diproduksi oleh Waits sesuai dengan AISI/DIN/BS/standar, dengan kinerja yang stabil dan kinerja biaya tinggi. Kami awalnya didirikan di Amerika Serikat, dan sekarang markas global kami terletak di Wenzhou, Cina. Kami memiliki lebih dari satu basis produksi, pasokan yang stabil, dan dapat memberi Anda harga preferensial.

mengirimkan permintaan

Deskripsi Produk

Katup globe pola besi ulet yang dihasilkan oleh Waits dirancang untuk kontrol aliran yang tepat dan kebocoran minimum. Kami dengan hati-hati memilih bahan baku untuk memastikan bahwa ketahanan korosi katup dan ketahanan aus berada dalam kisaran yang andal dan cocok untuk penggunaan jangka panjang.
Katup globe ini dirancang untuk beradaptasi dengan kondisi bertekanan tinggi dan dapat tetap stabil dan dapat diandalkan dalam berbagai aplikasi industri. Ini beradaptasi dengan kondisi kerja yang berbeda dan karakteristik pipa, dan tidak memerlukan pemeliharaan yang sering. Ini memiliki masa pelayanan yang baik dan mengurangi biaya tenaga kerja dan pemeliharaan Anda selama penggunaan.
Kapasitas pelambatan dari katup globe pola besi ulet banyak digunakan di pabrik pengolahan air, aplikasi uap dan industri kimia. Selain itu, beberapa sistem tekanan tinggi juga akan memilih katup ini karena kekuatan strukturalnya yang baik dan kemampuan beradaptasi yang kuat.

Standar Implementasi

Standar Desain	, API603, ASME B16.34, dari 3352, EN1984
Standar flensa	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Metode koneksi	SW, RF,
Pengujian dan penerimaan	API598, DIN 3230, EN 12569
Panjang struktural	ASME B16.10, DIN3352-F4/F5, EN 558-1
Tingkat tekanan dan suhu	ASME B16.34 、
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103, Nace MR 0175

Aplikasi

Ukuran	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Rentang tekanan	CL125 ~ CL300 PN10 ~ PN64
Kisaran suhu	； -10 ° C ~ +220 ° C.
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat -obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Mode drive	Turbin, pneumatik, listrik
Tutup katup/tutupan katup	Di WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Piring katup/kursi katup	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Batang katup	F6A F304 F316 F51 F53 Monel K500
Kacang batang katup	Paduan Tembaga
Sedang mengemas	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Fitur kinerja

(1) Struktur katup berhenti lebih sederhana daripada katup gerbang, dan lebih mudah untuk diproduksi dan dipelihara.
(2) Permukaan penyegelan tidak mudah dipakai dan digaruk, dan kinerja penyegelannya bagus. Tidak ada relatif yang meluncur di antara cakram katup dan permukaan penyegelan tubuh katup selama pembukaan dan penutupan, sehingga keausan dan goresan tidak serius, kinerja penyegelannya baik, dan kehidupan layanannya panjang.
(3) Saat membuka dan menutup, cakram katup memiliki stroke kecil dan ketinggian yang lebih kecil dari katup gerbang, tetapi panjang struktural lebih panjang dari katup gerbang.
(4) Torsi pembukaan dan penutupan besar dan waktu pembukaan dan penutupan relatif lama.
(5) Karena saluran sedang dalam tubuh katup berliku, resistensi cairan besar dan konsumsi daya relatif besar.
(6) Ketika tekanan nominal PN dari arah aliran menengah adalah ≤16mpa, hilir umumnya diadopsi, dan medium mengalir ke atas dari bagian bawah cakram katup; Ketika tekanan nominal PN≥20MPA, aliran balik umumnya diadopsi, dan medium mengalir ke bawah dari bagian atas cakram katup untuk meningkatkan kinerja penyegelan. Namun, perlu dicatat bahwa ketika menggunakan katup berhenti, media hanya dapat mengalir dalam satu arah dan tidak dapat mengubah arah aliran.
(7) Disk katup mudah terkikis saat terbuka sepenuhnya, jadi Anda perlu memperhatikan saat menggunakannya.
Sumbu batang katup dari katup berhenti tegak lurus terhadap permukaan penyegelan kursi katup. Pembukaan batang katup atau stroke penutupan relatif pendek dan memiliki aksi pemotongan yang dapat diandalkan. Sangat cocok untuk memotong, mengatur, dan mencekik media.

Ductile Iron S Pattern Globe Valve
