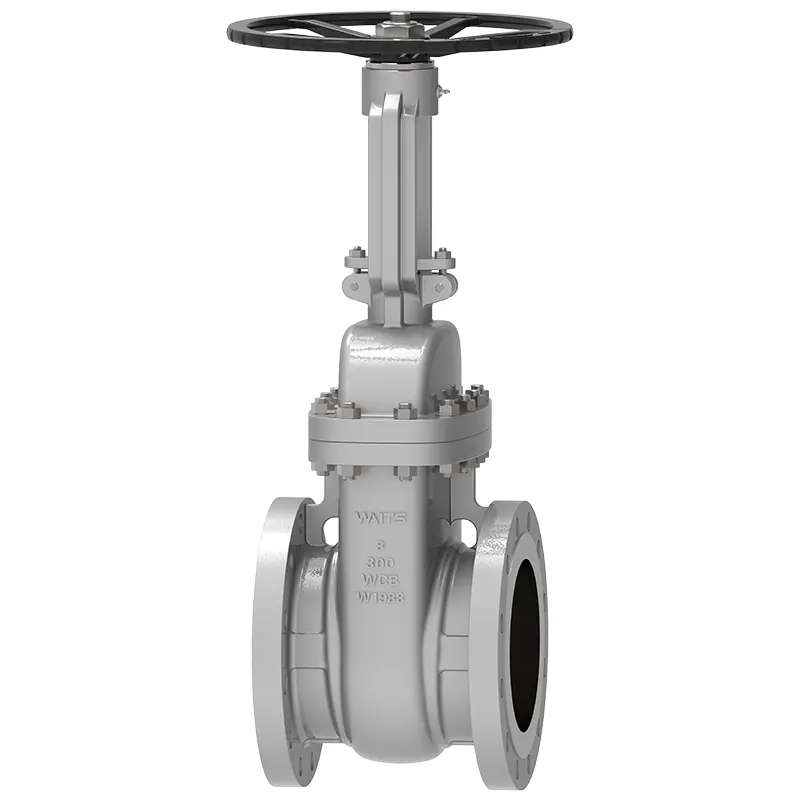

Katup gerbang wedge

Sebagai produsen katup gerbang besar dan pemasok terintegrasi, Waits pertama kali didirikan di AS pada tahun 1994 dan mendirikan cabang di Cina pada tahun 2008. Ia memiliki dua basis produksi di Wenzhou dan Tianjin, di mana Wenzhou memiliki markas globalnya. Wedge Gate Valve memiliki kinerja penyegelan yang baik dan operasi yang nyaman, dan banyak digunakan dalam sistem pipa industri. Desainnya yang unik dapat secara efektif mengontrol aliran media, dengan tahan aus dan masa pakai yang panjang.

mengirimkan permintaan

Deskripsi Produk

Wedge Gate Valve adalah katup industri berkualitas tinggi. Harga yang wajar, kinerja biaya tinggi, dapat menghemat biaya Anda. Kualitas yang sangat baik, penyegelan yang sangat baik dan ketahanan aus, dapat berjalan secara stabil untuk waktu yang lama. Ini banyak digunakan dalam berbagai sistem pipa industri di Asia Tenggara/Amerika Utara/Eropa, dan sangat disukai di bidang minyak bumi, industri kimia, pemeliharaan air, dll. Ini adalah peralatan kontrol aliran pipa yang dapat dipercaya.

Standar Implementasi

Standar Desain	API 600, DIN, GOST
Standar flensa	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545
Koneksi Akhir	RF, RTJ, BW, dll.
Inspeksi & Tes	API 598, Gost
Tatap muka	ASME B16.10, DIN 3202, EN 558-1, GOST
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	API607, API6FA
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103, Nace MR 0175

Aplikasi

Ukuran	2 "-48", DN50-DN1200
Peringkat tekanan	Kelas 150-2500, PN10-PN420
Suhu operasi	-60 ° C ~ 450 ° C.
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat -obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Operator	HW, gigi, listrik, pneumatik, dll.
Bahan tubuh	Baja karbon, baja tahan karat, baja stainless dupleks, baja paduan, monel, al perunggu, dll.
Piring katup/kursi katup	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Batang katup	F6A F304 F316 F51 F53 Monel K500
Kacang batang katup	Paduan Tembaga
Sedang mengemas	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Fitur kinerja

1. Gerbang memiliki dua permukaan penyegelan. Yang paling umum digunakan adalah bahwa dua permukaan penyegelan gerbang membentuk bentuk baji. Sudut baji bervariasi dengan parameter katup dan biasanya 5 °.
2. Prinsip penyegelan katup gerbang irisan adalah untuk mencapai penyegelan dengan kombinasi dekat dari dua permukaan penyegelan di gerbang irisan dan dua permukaan penyegelan pada tubuh katup ketika mereka terjepit.
3. Katup gerbang baji dapat dibagi menjadi katup gerbang batang yang naik (pengangkat katup gerbang batang) dan katup gerbang batang yang tersembunyi (katup gerbang batang berputar) sesuai dengan berbagai cara di mana batang katup menggerakkan gerbang untuk membuka dan menutup.
4. Katup gerbang baji dapat dibagi menjadi katup gerbang elastis dan katup gerbang yang kaku sesuai dengan bentuk struktur gerbang yang berbeda.
5. Tubuh katup dilemparkan, tubuh katup dan penutup katup dihubungkan oleh baut, dan flensa tengah disegel dengan paking yang berliku. Cincin logam juga dapat digunakan untuk koneksi ketika pelanggan memiliki persyaratan khusus.
6. Salurannya halus dan koefisien alirannya kecil. Permukaan penyegelan kurang terkikis dan terkikis oleh medium.
7. Permukaan penyegelan terbuat dari baja paduan atau paduan keras, yang memiliki ketahanan aus yang baik dan ketahanan abrasi.
8. Pengisi grafit fleksibel digunakan, penyegelan dapat diandalkan, dan operasinya ringan dan fleksibel.
9. Arah aliran menengah tidak dibatasi, tidak ada gangguan, dan tekanan tidak berkurang.
10. Bentuknya sederhana, panjang strukturnya pendek, proses pembuatannya bagus, dan rentang aplikasinya lebar.

Wedge Gate Valve
