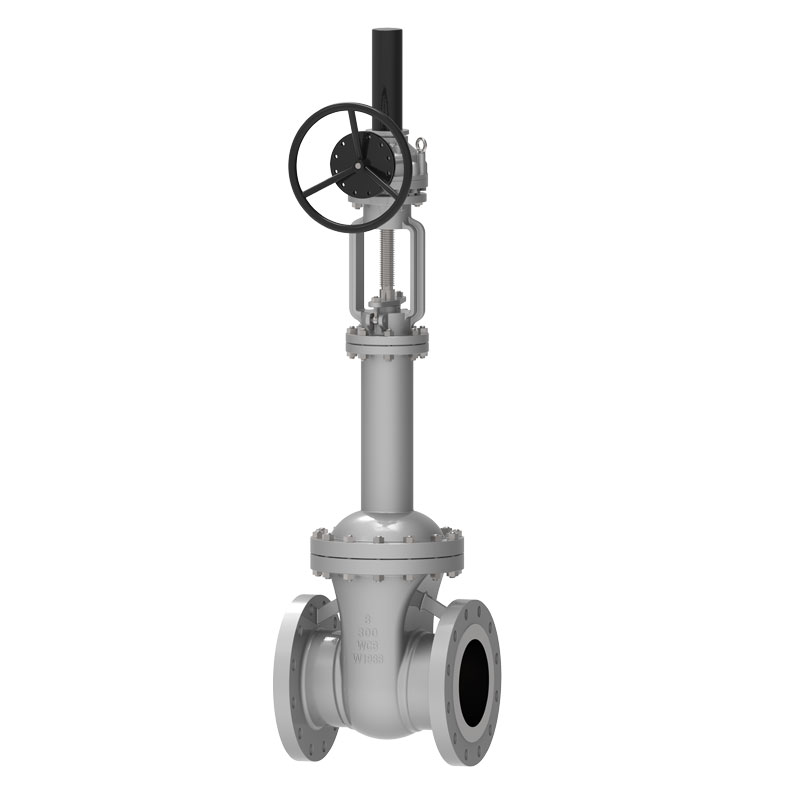

Katup Gerbang Bellow

Jika Anda sedang mencari bellow gate valve berkualitas, Waits bisa menjadi pilihan terpercaya Anda. Sebagai produsen dan pemasok katup berpengalaman di industri, katup gerbang bellow yang kami produksi banyak digunakan dalam pemanasan perkotaan, transmisi gas, jaringan pipa uap, dan proyek pemeliharaan air skala besar, dan telah diakui oleh pelanggan di banyak negara di Eropa dan Eropa. Timur Tengah.

mengirimkan permintaan

Deskripsi Produk

Katup gerbang bellow membentuk penghalang logam antara media fluida dan atmosfer melalui pengelasan bergulir otomatis, yang merupakan desain yang melindungi batang katup dari kebocoran.
Struktur bellow digunakan di dalam, dan ujung bawah bellow baja tahan karat dilas ke batang katup untuk mencegah cairan proses menimbulkan korosi pada batang katup. Ujung lainnya ditempatkan di antara badan katup dan penutup katup untuk membentuk segel statis. Desain penyegelan ganda lebih aman. Jika bellow gagal, pengepakan batang katup juga akan menghindari kebocoran.
Bellow dilas ke batang katup untuk menjaga kinerja pengoperasian yang stabil dan menghindari getaran batang katup yang disebabkan oleh getaran sumbat katup. Katup gerbang bellow paling cocok untuk saluran pipa dengan media uap, mudah terbakar, mudah meledak, minyak termal, kemurnian tinggi, beracun, dan lainnya.

Standar Implementasi

Standar desain	DIN3356,ASME B16.34
Standar flensa	DIN2543-2545, ASME B16.5, ASME B16.47
Metode koneksi	Federasi Rusia,
Pengujian dan penerimaan	DIN3230,API 598
Panjang struktural	DIN3203, ASME B16.10
Peringkat tekanan dan suhu	ASME B16.34、
Tes tahan api	API607, API6FA
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti korosi	NACE MR 0103, NACE MR 0175

Aplikasi

Ukuran	NPS 2″~ NPS 24″ DN50~ DN600
Kisaran tekanan	CL150~CL1500 PN10 ~ PN260
Kisaran suhu	-20℃~350℃
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat-obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Modus berkendara	Handwheel, roda gigi bevel, listrik, pneumatik, dll.
Badan katup/penutup katup	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Paduan 20, Monel...
Permukaan penyegelan	Bodi, pelapis bodi berbahan dasar besi, pelapis berbahan dasar keras
Batang katup	F6A F304 F316 F51 F53 Monel K500
Mur batang katup	Paduan Tembaga
Sedang mengemas	Grafit fleksibel, pengepakan asbes grafit, polytetrafluoroethylene...

Fitur Kinerja

Keuntungan
1. Katup gerbang bellow memiliki struktur yang masuk akal, kinerja penyegelan yang andal, dan penampilan cantik;
2. Permukaan penyegelan dilas dengan paduan keras berbasis Co, yang tahan aus, tahan korosi, tahan gesekan dan memiliki masa pakai yang lama;
3. Batang katup ditempa dan dinitridasi pada permukaannya, yang memiliki ketahanan korosi dan gesekan yang baik;
4. Desain penyegelan ganda diadopsi, dan kinerjanya lebih dapat diandalkan;
5. Indikasi posisi pengangkatan batang katup lebih intuitif;
6. Bahan bagian, ukuran nomor pengelasan flensa dan pantat dapat dipilih secara wajar sesuai dengan situasi aktual atau kebutuhan pengguna untuk memenuhi berbagai kebutuhan teknik.

Fitur:
1. Desain penyegelan ganda adalah pengepakan batang katup + bellow. Jika bellow gagal, pengepakan batang katup juga akan menghindari kebocoran;
2. Tidak ada kehilangan cairan dan kehilangan energi yang rendah;
3. Umur pemakaian yang panjang, yang membantu mengurangi jumlah perawatan;
4. Kursi katup medium gas mengadopsi bahan penyegel lembut PTFE, yang membantu meningkatkan penyegelan katup gerbang bellow;
5. Dudukan katup mengadopsi segel keras berbentuk kerucut, yang tahan terhadap suhu tinggi dan memiliki kedap udara yang baik;

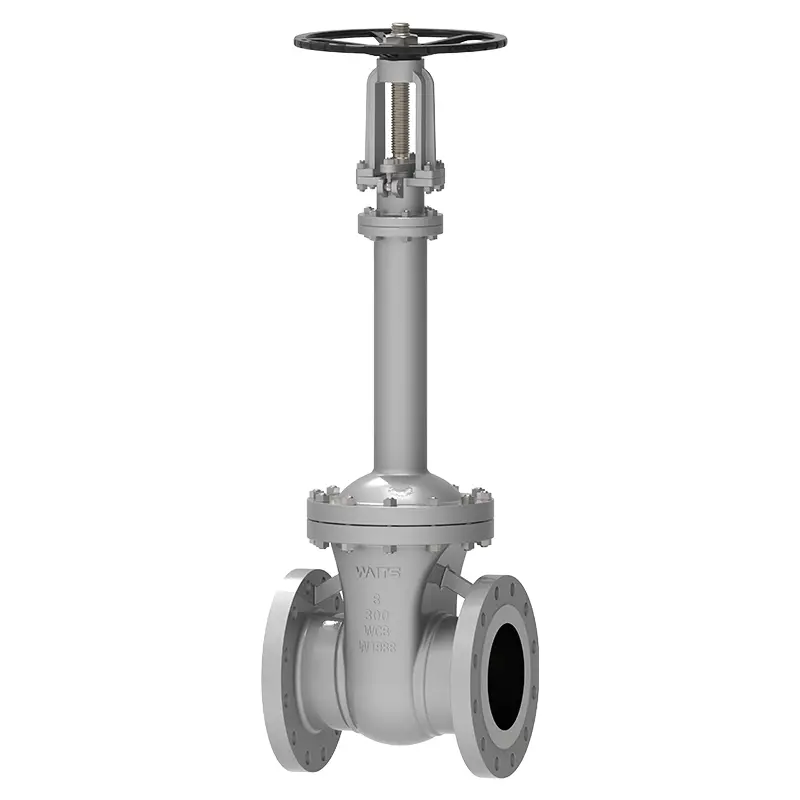

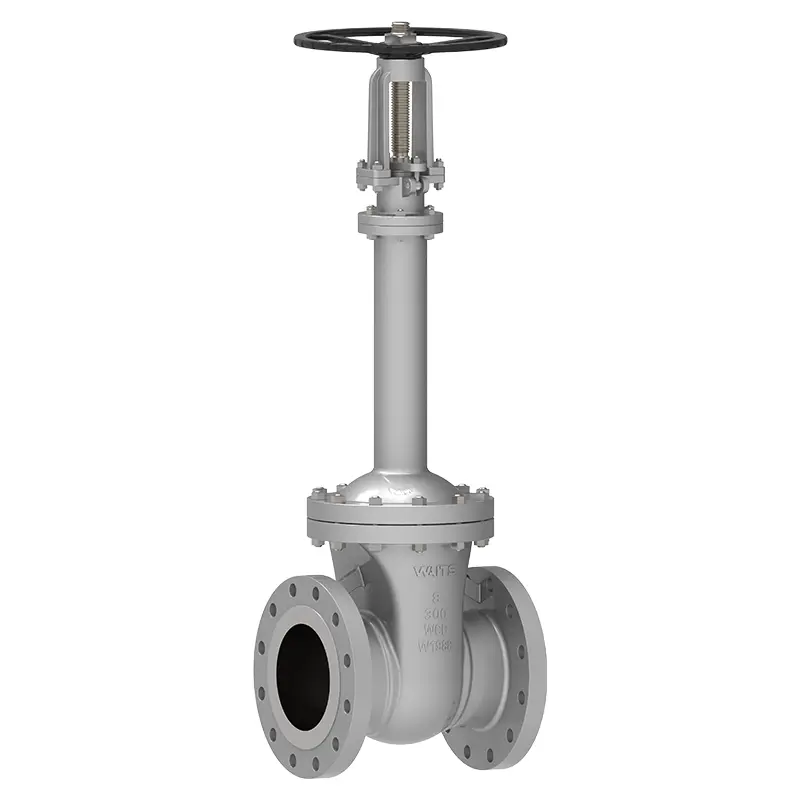

Bellows Gate Valve
