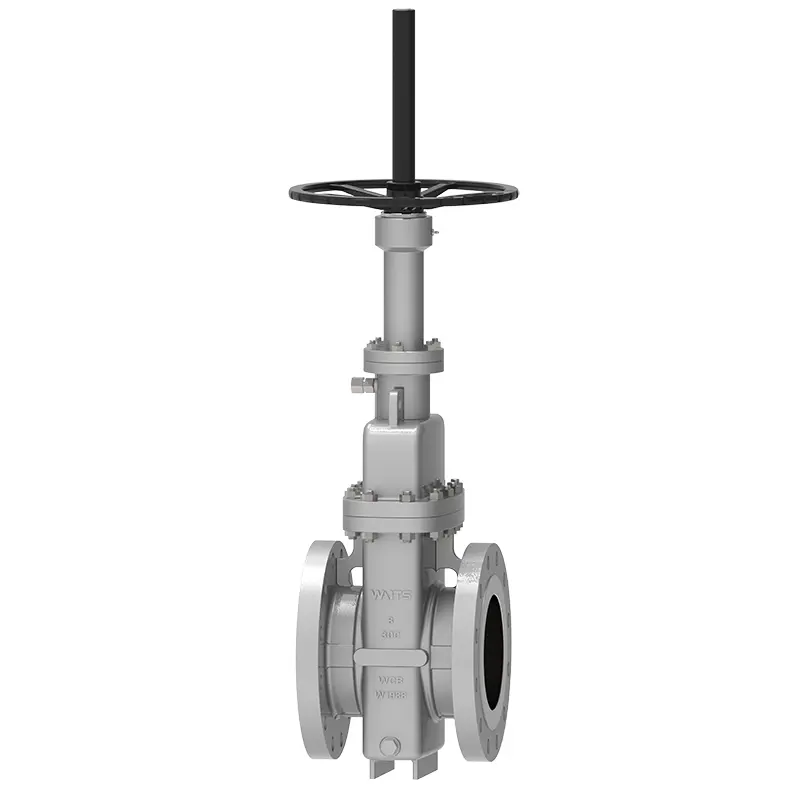

Katup gerbang datar disk tunggal

Katup gerbang datar cakram tunggal adalah katup geser dengan gerbang paralel sebagai bagian penutupan. Bagian penutupannya adalah gerbang tunggal, dan gaya menekan gerbang ke kursi katup dikendalikan oleh tekanan sedang yang bekerja pada gerbang mengambang atau kursi katup mengambang. Katup gerbang datar yang dikembangkan dan diproduksi oleh Waits memiliki karakteristik elastisitas dan preload, kursi katup struktural dengan penyegelan simultan kursi penyegelan hulu dan hilir, kursi katup dengan fungsi pembersihan sendiri, dan aktuator katup dan katup independen. Menurut persyaratan pelanggan, gerbang dapat dibagi menjadi beberapa jenis dengan lubang pengalihan, tanpa lubang pengalihan, gerbang yang dapat disesuaikan, dll.

Standar Implementasi

Aplikasi

Fitur kinerja

Ada tiga jenis struktur tubuh katup: casting, pengelasan dan penempaan.
Katup gerbang datar cakram tunggal mengadopsi struktur dengan segel cincin-O dan kursi katup mengambang dengan preload, yang membuat katup gerbang datar disegel di inlet dan outlet. Dan torsi pembukaan dan penutupan dari struktur ini hanya 1/2 dari katup biasa, sehingga katup dapat dengan mudah dibuka dan ditutup. Kursi katup mengadopsi cincin penyegelan lunak, yang memiliki segel ganda permukaan penyegelan lunak ke logam dan logam ke logam, dan permukaan penyegelan lunak juga menyeka kotoran gerbang. Ada katup injeksi minyak di satu sisi katup, dan minyak memasuki permukaan penyegelan melalui injector minyak dan lubang injeksi minyak dari kursi katup untuk mencapai efek penyegelan darurat. Untuk memperpanjang masa pakai, gerbang ini dilengkapi dengan lubang pemandu untuk melindungi permukaan penyegelan dari erosi sedang, dan selalu sesuai dengan permukaan penyegelan apakah katup terbuka sepenuhnya atau sepenuhnya tertutup. Ketika katup terbuka sepenuhnya, saluran katup halus dan lurus, koefisien resistansi aliran sangat kecil, dan hampir tidak ada kehilangan tekanan. Pipa dapat dibersihkan dengan pembersih pipa.
Katup gerbang datar cakram tunggal ini mengadopsi struktur pengemasan dengan kemampuan penyegelan diri, tidak perlu sering disesuaikan, dan sangat mudah dibuka dan ditutup. Kinerja penyegelan dapat diandalkan, dan pengemasan dilengkapi dengan struktur injeksi pelumas penyegelan tambahan, yang memecahkan masalah bahwa pengemasan katup umum kemungkinan besar bocor. Ketika katup ditutup, tekanan tinggi di rongga bagian dalam dapat secara otomatis diturunkan untuk memastikan penggunaan yang aman. Produk ini adalah struktur tertutup sepenuhnya dengan kinerja perlindungan yang baik dan dapat digunakan dalam kondisi semua cuaca. Katup dilengkapi dengan indikator posisi untuk menunjukkan posisi pembukaan dan penutupan katup. Jenis pemuatan atas dapat menghemat waktu dan biaya selama pemeliharaan.
