Triple Eccentric Metal duduk kupu -kupu kupu -kupu wafer

Sebagai pemasok katup profesional, Waits memiliki basis produksi sendiri dan dapat memberi Anda katup kupu -kupu wafer yang duduk tiga kali lipat. Strukturnya mengadopsi desain prinsip eksentrik tiga dimensi, dan kursi katup adalah struktur multi-lapisan yang kompatibel dengan segel keras dan lunak atau struktur penyegelan logam penuh, yang memiliki toleransi yang baik terhadap suhu dan tekanan yang lebih tinggi.

mengirimkan permintaan

Deskripsi Produk

Katup kupu-kupu wafer yang duduk logam tiga kali lipat adalah katup kupu-kupu hemat energi yang panjang dan hemat energi yang baru dikembangkan oleh Waits. Terdiri dari tubuh katup, piring kupu -kupu, cincin penyegelan, mekanisme transmisi dan komponen utama lainnya. Strukturnya mengadopsi desain prinsip eksentrik dua dimensi atau tiga dimensi, segel elastis atau teknologi pemrosesan segel multi-level yang keras dan lembut, yang mengurangi torsi katup kupu-kupu selama operasi, mencapai efek penghematan tenaga kerja dan penghematan energi. Pada saat yang sama, ini memastikan keandalan keseluruhan katup kupu -kupu dalam hal ketahanan korosi, ketahanan suhu tinggi dan ketahanan aus.

Standar Implementasi

Standar Desain	API 609, EN 593, Gost
Standar flensa	ASME B 16.5, ASME B16.47, di
Koneksi Akhir	RF, BW, RTJ, dll.
Inspeksi & Tes	API 598, EN 12266-1, Gost
Tatap muka	API 609, EN 558, ASME B16.10, Gost
Tingkat tekanan dan suhu	ASME B16.34
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103 ， Nace MR 0175

Aplikasi

Ukuran	3 "-120", DN80-DN3000
Peringkat tekanan	Kelas 150-1500, PN16-PN250
Suhu operasi	Kursi Lembut: -29 ~ 200 ℃, Kursi Logam: -29 ~ 600 ℃
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat -obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Operator	Tuas, gigi, listrik, pneumatik, dll.
Bahan tubuh	Baja karbon, baja tahan karat, baja stainless dupleks, baja paduan, monel, al perunggu, dll.
Pelat katup	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Kursi katup	13CR/SS304/SS316/+Grafit+PTFE+STL
Batang katup	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Kacang batang katup	Paduan Tembaga
Sedang mengemas	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Fitur kinerja

1. Tiga katup kupu-kupu wafer yang duduk logam eksentrik memiliki struktur yang unik, ukuran kecil dan bobot ringan, operasi yang fleksibel, penghematan tenaga kerja dan nyaman;
2. Sealing yang andal, dapat memenuhi berbagai standar;
3. Karakteristik aliran yang baik dan fungsi yang dapat disesuaikan;
4. Mengadopsi prinsip eksentrik, permukaan penyegelan dekat dengan keausan nol, yang memperpanjang masa pakai katup;
5. Berbagai aplikasi, dapat digunakan untuk air, uap, minyak, udara dan gas dan media lainnya;
6. Cocok untuk jaringan pipa dengan berbagai suhu, nilai, korosi dan kondisi kerja lainnya;
7. Kupu-kupu Wafer Logam Eksentrik Tiga Eksentrik Badan katup dan kursi katup katup adalah komponen yang terhubung, dan lapisan permukaan penyegelan kursi katup dilas dengan bahan paduan tahan panas dan tahan korosi;
8. Tiga Eksentrisitas: Garis tengah poros menyimpang dari garis tengah permukaan penyegelan, garis tengah poros sedikit menyimpang dari garis tengah pipa, dan garis tengah permukaan penyegelan tubuh katup (kerucut miring) membentuk sudut dengan garis tengah pipa;
9. Cincin penyegelan multi-lapisan ditetapkan pada pelat katup, yang memiliki keunggulan ketahanan suhu tinggi, operasi yang mudah, tidak ada gesekan saat membuka dan menutup, dan penyegelan dikompensasi sebagai torsi mekanisme transmisi meningkat ketika ditutup, yang meningkatkan kinerja penyegelan katup kupu-kupu dan memperpanjang kehidupan layanan;
10. Cincin penyegelan multi-lapisan mengadopsi lembaran logam laminasi yang lembut dan keras, yang memiliki keunggulan ganda dari penyegelan keras dan lembut, dan tidak memiliki kinerja penyegelan bocor nol terlepas dari kondisi suhu rendah dan tinggi.

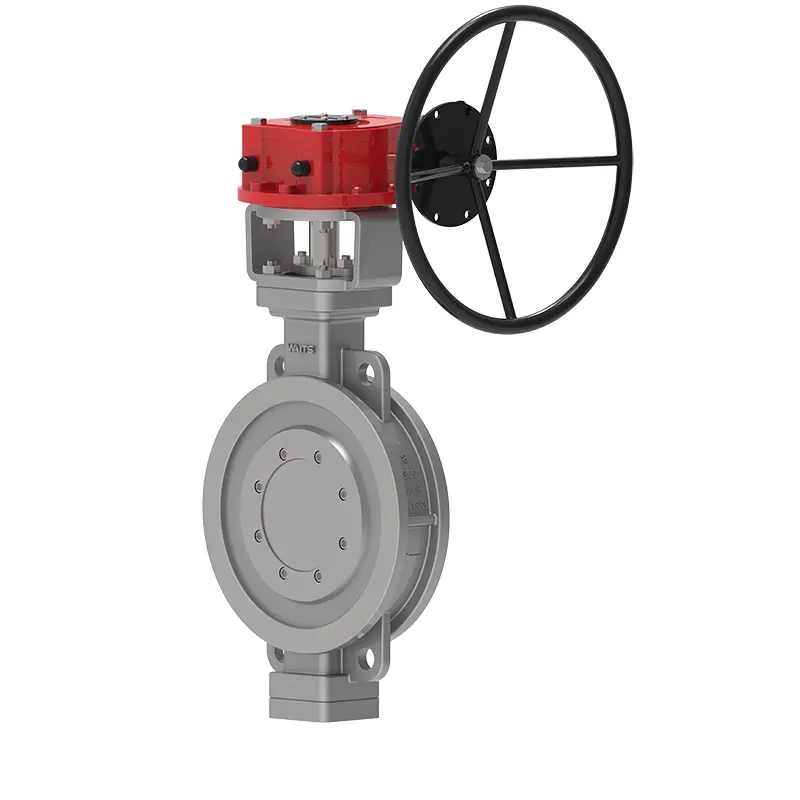

Triple Eccentric Metal Seated Wafer Butterfly Valve
