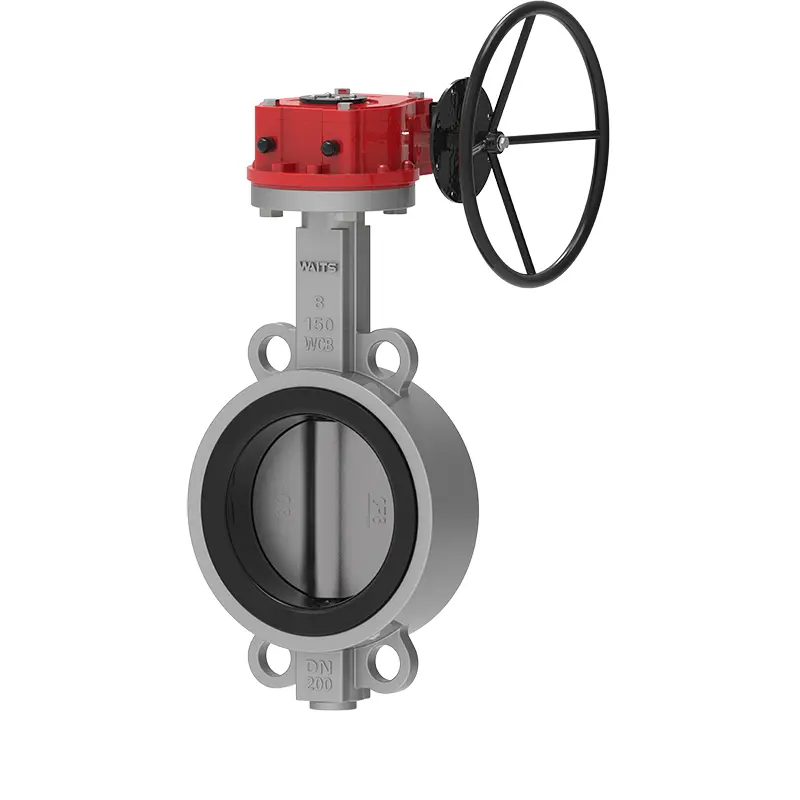

Katup kupu -kupu wafer yang lembut

Waits adalah produsen dan pemasok katup besar yang dapat memberi Anda katup kupu -kupu wafer yang duduk lembut. Katup ini menggunakan kursi katup karet, lebih disukai karet berkualitas tinggi alami, yang dapat mencapai sertifikasi kelas makanan. Ini memiliki aplikasi yang sangat baik di pabrik sumber susu Selandia Baru dan pabrik desalinasi Israel.

mengirimkan permintaan

Deskripsi Produk

Katup kupu -kupu wafer yang duduk lembut dari Witts memiliki desain berikut selama desain dan produksi, dan telah ditingkatkan dalam hal kinerja:
1 karet kursi katup elastis 1-tinggi
Kandungan karet kursi katup EPDM adalah 50%, dan telah diuji lebih dari 10.000 kali dalam tes pembukaan dan penutupan simulasi tanpa kebocoran.
Pantai Kekerasan/derajat 72 ± 3.200%tegangan tarik/MPa ≥6, kekuatan tarik MPa ≥15, perpanjangan pada istirahat/%≥350, deformasi permanen pada istirahat/%≦ 10, kekuatan air mata/KN.M-1≥35, deformasi kompresi ≦ ℃*22H, tingkat kompresi 25%).
Dibandingkan dengan kursi katup tepi sempit, kursi katup tepi lebar memiliki permukaan kontak yang lebih luas dengan flensa pipa, dengan diameter sekitar 20 mm, dan kinerja penyegelan instalasi yang lebih baik.
2-piring kupu-kupu dan poros katup terhubung tanpa pin, yang sepenuhnya dapat menghindari kebocoran dan korosi yang disebabkan oleh memasang pin. Poros katup mudah dibongkar, yang nyaman untuk mengganti kursi katup.
3-The Valve Body dilengkapi dengan perangkat anti-terbang, yang lebih baik dan lebih aman untuk digunakan dalam pipa.

Standar Implementasi

Standar Desain	API 609, EN 593, BS5155, GOST
Standar Akhir	Standar Implementasi ANSI B16.1 Cl. 125lb dan B16.5 Cl. 150lb 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 dan PN16 AS 2129 Tabel D dan E BS 10 Tabel D dan E MSS SP44 Cl. 150lb AWWA C207 150lb ISO 2531 PN6, PN10 dan PN16 ISO 7005 PN6, PN10 dan PN16
Inspeksi & Tes	API 598, ISO 5208, EN 12266-1, Gost
Tatap muka	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flensa teratas	ISO 5211

Aplikasi

Suhu operasi	-45 ℃ ~ 150 ℃
Ukuran	2 "-80", DN50-DN2000
Tekanan kerja / CWP	16bar 10bar
Kerang	24bar 15bar
Segel	18bar 10bar
Tes udara	6bar 6bar
Lingkungan operasi	Pemrosesan Kimia Sistem Ballast dan Bilge Tanaman desalinasi, rig pengeboran, air minum Bubuk kering, makanan dan minuman, tanaman gas Industri Pertambangan HAVC, Industri Kertas, Penanganan Pasir, Air Laut, Industri Gula Pengolahan Air Teknis Termo Air limbah
Operator	Tuas, gigi, listrik, pneumatik, dll.
Bahan tubuh	Besi cor, besi ulet, baja karbon, baja tahan karat, al-perunggu, dll.
CAKRAM	Besi cor besi ulet karbon baja stainless steel al-Bronze
TANGKAI	2CR13 F304 F316 F51 F53 Monel K500
KURSI	Buna nbr epdm viton ptfe hepdm neoprene hypalon karet alam

Fitur kinerja

1. Katup kupu -kupu wafer duduk lembut berukuran kecil, ringan, ringan, mudah dibongkar dan diperbaiki.
2. Strukturnya sederhana dan kompak, dengan kecepatan pembukaan dan penutupan operasi 90.
3. Torsi kerja kecil, hemat tenaga kerja dan ringan.
4. Dalam hal kinerja penyegelan, kebocoran uji gas adalah nol, yang sangat dijamin.
5. Bahan komponen yang berbeda dapat dipilih dan diterapkan ke berbagai media.
6. Karakteristik aliran cenderung linier, dan kinerja penyesuaiannya bagus.
7. Jumlah tes pembukaan dan penutupan dapat mencapai puluhan ribu kali, dan kehidupan layanannya panjang.
