Katup kupu -kupu wafer lug yang lembut

Katup kupu -kupu Lug Butterfly yang duduk lembut adalah salah satu produk yang dapat disediakan oleh Waits kepada pelanggan di seluruh dunia. Kursi katup karetnya terbuat dari karet berkualitas tinggi yang dipilih dengan cermat oleh para profesional kami dan dapat digunakan pada saluran pipa makanan dengan percaya diri. Kami tidak hanya memiliki harga yang sangat baik, tetapi juga kualitas yang dapat diandalkan, serta pengadaan sempurna dan layanan setelah penjualan.

mengirimkan permintaan

Deskripsi Produk

Sebagai produsen katup profesional, Waits berpengalaman dan mengimbangi waktu. Katup kupu -kupu lug wafer lug yang dirancang oleh kami memiliki titik desain inti berikut:
1. Kursi Katup Elastisitas Tinggi Karet: Kandungan karet kursi katup EPDM adalah 50%. Kami sangat mementingkan kualitas. Katup telah disimulasikan selama lebih dari 10.000 kali pembukaan dan penutupan untuk memastikan tidak ada kebocoran.
Sifat referensi dari kursi katup adalah sebagai berikut: pantai Kekerasan/derajat 72 ± 3, 200%tegangan tarik/MPa ≥6, kekuatan tarik MPa ≥15, perpanjangan pada istirahat/%≥350, deformasi permanen pada ≦ 10, kn.m-1 ≥35, compresi deformasi permanen (70.
Pada saat yang sama, kursi katup tepi lebar ini dengan diameter sekitar 20 mm memiliki permukaan kontak yang lebih luas dengan flensa pipa daripada kursi katup tepi sempit, dan memiliki kinerja penyegelan pemasangan yang lebih baik.
2. Piring kupu -kupu dan poros katup terhubung tanpa pin untuk menghindari kebocoran dan korosi yang disebabkan oleh pin pemasangan. Selain itu, poros katup mudah dibongkar, yang memfasilitasi penggantian kursi katup, mengurangi biaya dan kesulitan pemeliharaan dan penggantian.
3. Badan katup dilengkapi dengan perangkat anti-terbang, yang lebih aman.

Standar Implementasi

Standar Desain	API 609, EN593, BS 5155, Gost
Standar Akhir	ANSI B16.1 Cl. 125lb dan B16.5 Cl. 150lb 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 dan PN16 AS 2129 Tabel D dan E BS 10 Tabel D dan E MSS SP44 Cl. 150lb AWWA C207 150lb ISO 2531 PN6, PN10 dan PN16 ISO 7005 PN6, PN10 dan PN16
Inspeksi & Tes	API 598, ISO 5208, EN 12266-1, Gost
Tatap muka	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flensa teratas	ISO 5211

Aplikasi

Suhu operasi	-45 ℃ ~ 150 ℃
Ukuran	2 "-80", DN50-DN2000
Tekanan kerja / CWP	16bar 10bar
Kerang	24bar 15bar
Segel	18bar 10bar
Tes udara	6bar 6bar
Lingkungan operasi	Pemrosesan Kimia Sistem Ballast dan Bilge Tanaman desalinasi, rig pengeboran, air minum Bubuk kering, makanan dan minuman, tanaman gas Industri Pertambangan HAVC, Industri Kertas, Penanganan Pasir, Air Laut, Industri Gula Pengolahan Air Teknis Termo Air limbah
Operator	Tuas, gigi, listrik, pneumatik, dll.
Bahan tubuh	Besi cor, besi ulet, baja karbon, baja tahan karat, al-perunggu, dll.
CAKRAM	Besi cor besi ulet karbon baja stainless steel al-Bronze
TANGKAI	2CR13 F304 F316 F51 F53 Monel K500
KURSI	Buna nbr epdm viton ptfe hepdm neoprene hypalon karet alam

Fitur kinerja

1. Katup kupu -kupu wafer lug yang lembut berukuran kecil, beratnya ringan, mudah dipasang, dan mudah dibongkar dan dipelihara.
2. Strukturnya sederhana dan kompak, dengan kecepatan pembukaan dan penutupan operasi 90.
3. Torsi kecil selama operasi, yang menghemat tenaga kerja dan ringan.
4. Kebocoran uji gas adalah nol, dan penyegelan dijamin secara ketat.
5. Bahan komponen yang berbeda dapat dipilih dan diterapkan ke berbagai media.
6. Karakteristik aliran cenderung linier, dan kinerja penyesuaiannya bagus.
7. Dalam tes pembukaan dan penutupan, ia dapat menahan puluhan ribu kali, yang sepenuhnya membuktikan umur layanan yang panjang.
8. Ini dapat digunakan sebagai katup akhir.

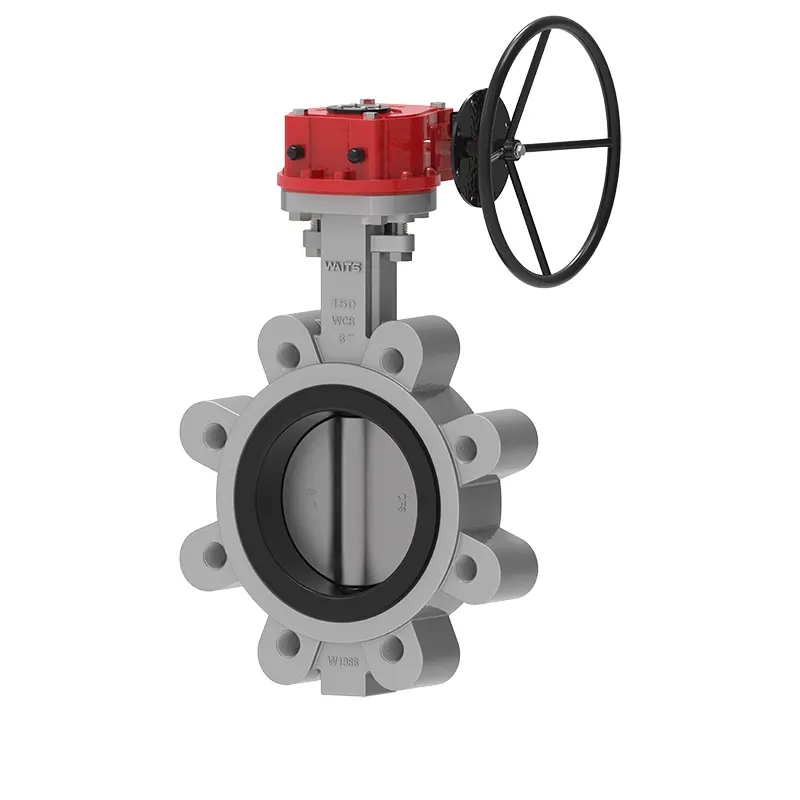

Soft Seated Wafer Lug Butterfly Valve
