Triple Eccentric Metal duduk katup kupu -kupu kupu -kupu

Katup kupu -kupu flensa yang duduk logam tiga kali lipat adalah katup yang diproduksi dan disediakan oleh Waits. Ini dapat beradaptasi dengan lingkungan suhu dan tekanan yang lebih tinggi. Struktur ini dirancang dengan prinsip eksentrik tiga dimensi. Ini terutama disukai oleh metalurgi, baja, listrik, minyak bumi, industri kimia, pemanasan, pasokan gas dan air dan proyek drainase di Asia Tengah.

mengirimkan permintaan

Deskripsi Produk

Triple Eccentric Metal Seated Flange Butterfly Valve adalah katup kupu-kupu hemat energi yang panjang, yang dirancang dengan cermat oleh tim profesional Waits dan diproduksi oleh peralatan produksi yang tepat dan lengkap.
Katup ini terdiri dari komponen-komponen utama seperti badan katup, pelat kupu-kupu, cincin penyegelan, mekanisme transmisi, dll. Ini mengadopsi desain prinsip eksentrik dua dimensi atau tiga dimensi, dan secara aktif menerapkan teknologi pemrosesan baru, seperti penyegelan elastis atau penyegelan multi-lapisan yang keras dan lembut.
Ketika katup kupu -kupu beroperasi, torsi kecil, dan kinerja keseluruhan memiliki ketahanan korosi yang andal, ketahanan suhu tinggi, dan ketahanan aus. Ini adalah produk katup yang efisien dan nyaman.

Standar Implementasi

Standar Desain	API 609, EN 593, Gost
Standar flensa	ASME B 16.5, ASME B16.47, di
Koneksi Akhir	RF, BW, RTJ, dll.
Inspeksi & Tes	API 598, EN 12266-1, Gost
Tatap muka	API 609, EN 558, ASME B16.10, Gost
Tingkat tekanan dan suhu	ASME B16.34
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103, Nace MR 0175

Aplikasi

Ukuran	3 "-120", DN80-DN3000
Peringkat tekanan	Kelas 150-1500, PN16-PN250
Suhu operasi	Kursi Lembut: -29 ~ 200 ℃, Kursi Logam: -29 ~ 600 ℃
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat -obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Operator	Tuas, gigi, listrik, pneumatik, dll.
Bahan tubuh	Baja karbon, baja tahan karat, baja stainless dupleks, baja paduan, monel, al perunggu, dll.
Pelat katup	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Kursi katup	13CR/SS304/SS316/+Grafit+PTFE+STL
Batang katup	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Kacang batang katup	Paduan Tembaga
Sedang mengemas	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Fitur kinerja

1. Desain Struktural yang Unik, Kecil dan Cahaya, Fleksibel dan Hemat Tenaga Kerja dalam Operasi;
2. Kinerja penyegelan yang baik, dan secara ketat sesuai dengan berbagai standar;
3. Karakteristik aliran yang baik, dengan fungsi penyesuaian;
4. Penerapan prinsip eksentrik membuat permukaan penyegelan hampir nol keausan, mengurangi frekuensi pemeliharaan dan penggantian;
5. Berbagai aplikasi, dapat digunakan untuk berbagai media termasuk air, uap, minyak, udara dan gas;
6. Cocok untuk jaringan pipa dari berbagai kondisi kerja seperti suhu yang berbeda, nilai, korosi, dll., Dengan kinerja yang kuat;
7. Katup katup dan kursi katup dari katup kupu-kupu flensa yang duduk logam eksentrik adalah komponen yang terhubung, dan lapisan permukaan penyegelan kursi katup terbuat dari permukaan yang tahan panas dan bahan paduan yang tahan korosi;
8. Tiga eksentrisitas adalah penyimpangan dari garis pusat poros dari garis pusat permukaan penyegelan, sedikit penyimpangan garis pusat poros dari garis pusat pipa, dan garis pusat permukaan penyegelan tubuh (kerucut miring) dan garis pusat pipa membentuk sudut posisi sudut;
9. Cincin penyegelan multi-layer dipasang pada pelat katup, tahan terhadap suhu tinggi, dan tidak memiliki gesekan saat membuka dan menutup. Saat ditutup, segel dikompensasi ketika torsi mekanisme transmisi meningkat. Penggunaan lembaran logam laminasi lunak dan keras memiliki keuntungan ganda tidak mempengaruhi penyegelan karena perubahan suhu dan lingkungan.

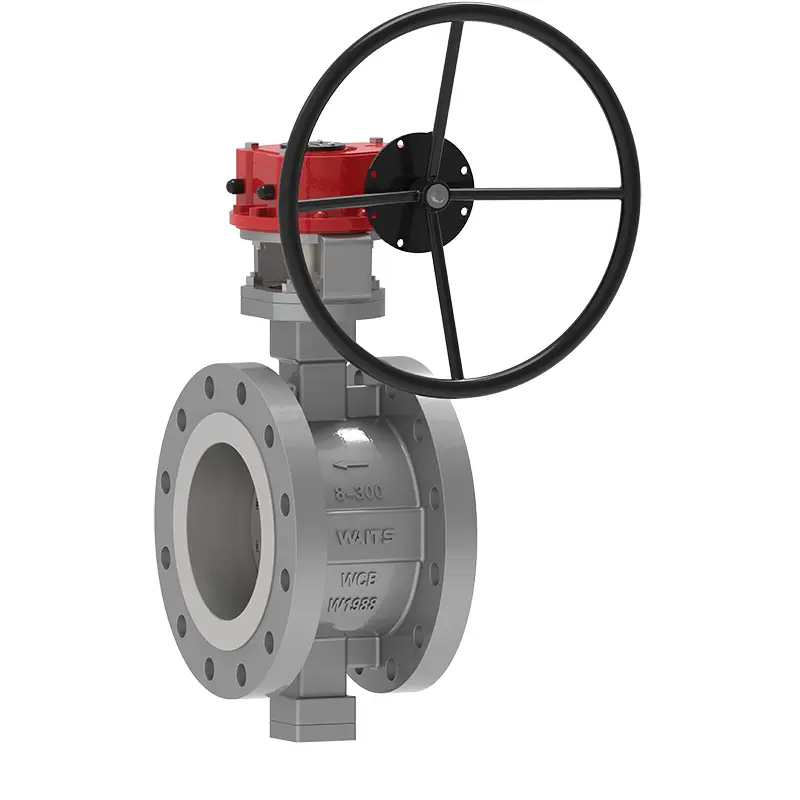

Triple Eccentric Metal Seated Flange Butterfly Valve
