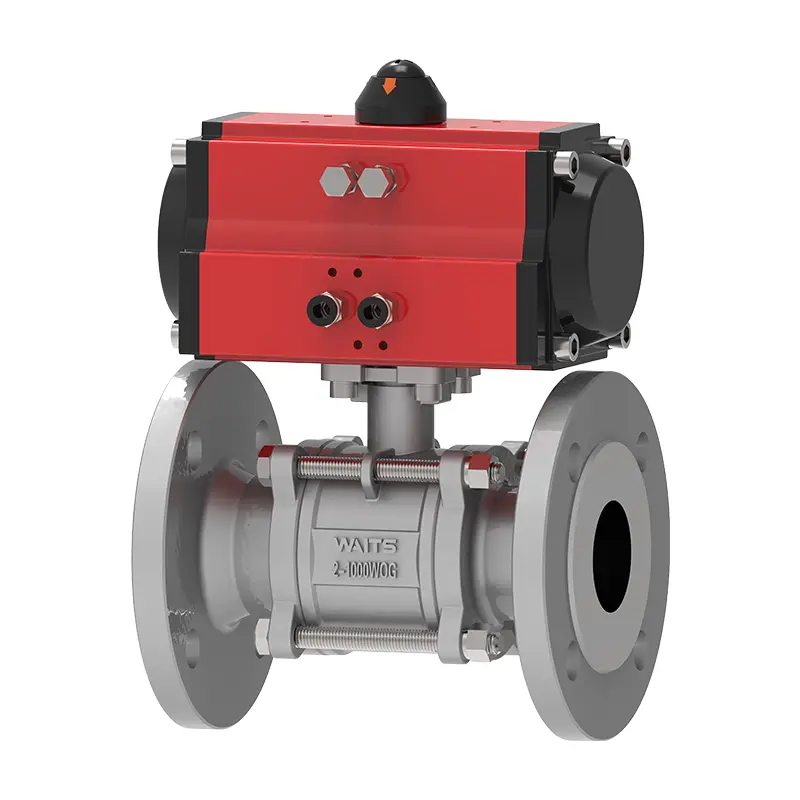

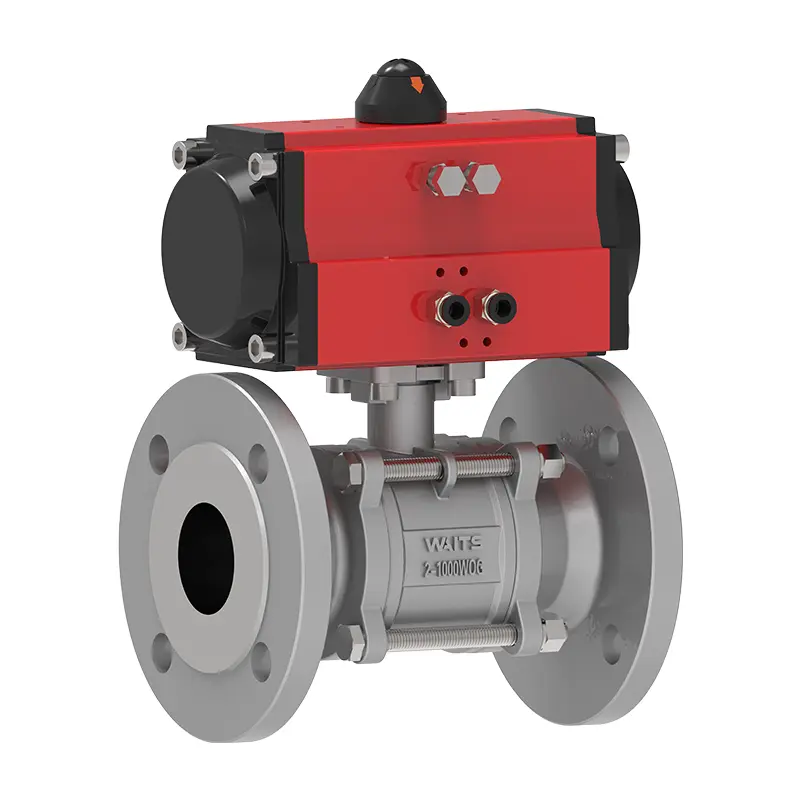

Katup bola mengambang pneumatik tiga potong (dengan braket‌)

Waits Valve tiga potong katup bola mengambang pneumatik (dengan braket) bersertifikat ISO dan API dan telah menjalani pengujian tekanan/segel yang ketat. Aktuator pneumatik menggunakan perumahan aluminium ekstrusi yang diekstrusi dengan keras dan eksternal dengan tutup ujung yang dilapisi epoksi. Bahan dan desain seperti itu sangat tahan korosi. Saya percaya bahwa ketika Anda menemukan katup sederhana lainnya, Anda akan menyesal tidak memilih Waits Valve Valve!

mengirimkan permintaan

Deskripsi Produk

Menunggu katup berkualitas tinggi katup bola pneumatik pneumatik (dengan braket) adalah katup bola bor penuh tiga potong dengan aktuator pneumatik, yang mewujudkan penyegelan dua arah di bawah tekanan sedang melalui desain bola mengambang. Platform tinggi standar diintegrasikan di bagian atas batang katup, yang dapat secara langsung memasang rak dan pinion atau aktuator pneumatik piston. Ini banyak digunakan dalam kontrol cairan dan shutdown darurat dalam bahan kimia, energi dan industri lainnya.

Tubuh katup dan komponen internal dari katup bola pneumatik tiga potong (dengan braket) terbuat dari 316 stainless steel, dan bahan penyegelan adalah PTFE. Nilai tekanan katup ini adalah CL150 ~ CL2500 PN10 ~ PN260, dan peringkat suhu -20 ℃ ~ 450 ℃. Desain tiga bagian menyederhanakan pemeliharaan untuk Anda, tanpa menghapus potongan akhir dari pipa, menghemat waktu, usaha, dan uang Anda. Ini adalah katup yang sangat bagus, Anda pantas mendapatkannya. Katup ini dilengkapi dengan aktuator pneumatik akting ganda dan dilengkapi dengan bantalan pemasangan yang memenuhi standar ISO 5211. Aktuator dapat diinstal tanpa braket atau kopling drive.

Standar Implementasi-Tiga Piece Pneumatik Floating Ball Valve （dengan braket‌ ‌）
Standar Desain	6D/Fire Fire 608, BS5351
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	RF, BW, SW, NPT, FNPT
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	Api 6fa, api 607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175

Aplikasi-tiga bagian katup bola mengambang pneumatik （dengan braket‌ ‌）
Ukuran	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Rentang tekanan	CL150 ~ CL2500 PN10 ~ PN260
Kisaran suhu	-20 ℃ ~ 450 ℃
Rentang aplikasi	Berlaku untuk berbagai media seperti air, uap, minyak, gas cair, gas alam, gas batubara, asam nitrat, asam asetat, media pengoksidasi, urea, dll.
Mode drive	Transmisi gigi hidrolik, pneumatik, listrik, manual dan cacing.
Tutup katup/tutupan katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Coran: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan penyegelan	PTFE yang diperkuat, para-polifenilen (Rptfe, ppl), logam
Batang katup	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Batang	Grafit asbes, grafit fleksibel, polytetrafluoroethylene

Fitur struktur dan inti

1. Tubuh katup terdiri dari tubuh kiri, tubuh kanan, dan tubuh tengah, dihubungkan oleh baut untuk pembongkaran, pemeliharaan, dan penggantian komponen internal yang mudah.

2. Desain bola mengambang menggunakan tekanan media untuk mendorong permukaan penyegelan, mencapai penyegelan dua arah yang cocok untuk operasi pembukaan/penutupan yang sering.

3. Platform tinggi standar (mematuhi ISO 5211) diintegrasikan di bagian atas batang katup, mendukung pemasangan langsung aktuator pneumatik (mis., Rack-and-pinion, tipe piston).

4. Platform Desain merampingkan instalasi aktuator, beradaptasi dengan kepala pneumatik dari banyak merek, dan mengurangi biaya retrofit.

5. Tubuh katup umumnya terbuat dari stainless steel 304/316L, menawarkan ketahanan korosi yang kuat untuk kimia, pengolahan air, dan lingkungan serupa.

6. Permukaan penyegelan dapat dipilih sebagai PTFE atau segel hard logam.

Three Piece Pneumatic Floating Ball Valve With Bracket
