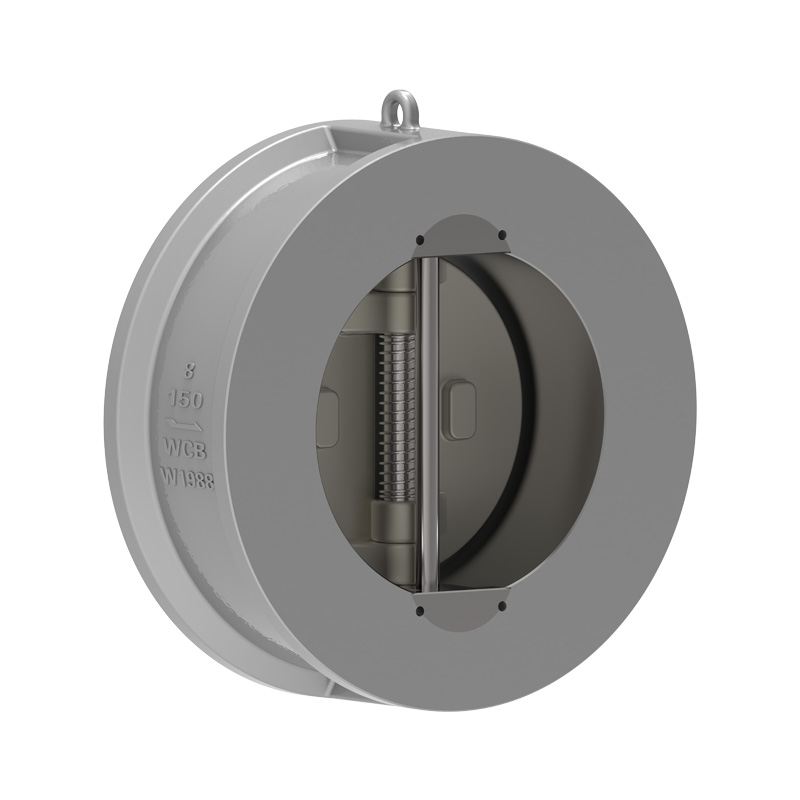

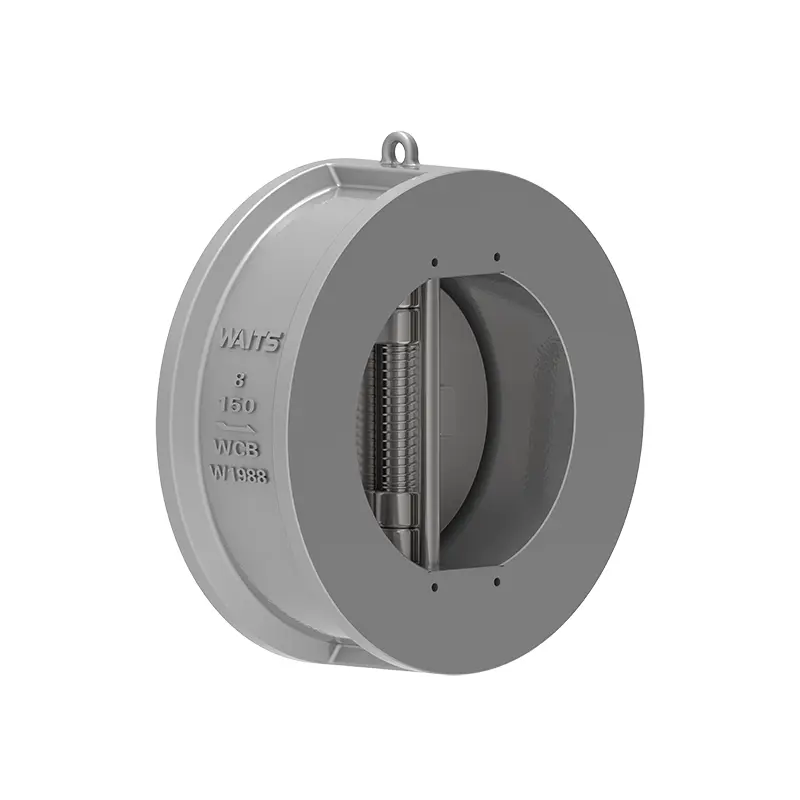

Katup Periksa Pelat Ganda Segel Lembut

Anda dapat yakin untuk memilih katup periksa pelat ganda segel lembut yang diproduksi oleh Waits. Sebagai pemasok katup dengan lini produksi lengkap, produk kami sangat dapat disesuaikan. Dalam hal penyegelan, kami dapat memiliki berbagai bentuk penyegelan seperti NBR, EPDM, Hypalon, FKM, dll., yang dapat disesuaikan sesuai kebutuhan Anda dan memenuhi standar yang berbeda seperti API/DIN/JIS.

mengirimkan permintaan

Deskripsi Produk

Pelat kupu-kupu dari katup periksa pelat ganda segel lunak berbentuk dua setengah lingkaran, dengan cakram pegas digantung pada pin vertikal tengah.
Ketika katup dibuka, gaya gabungan fluida berada di tengah permukaan penyegelan cakram, dan titik kerja gaya pendukung pegas yang bertindak sebagai reaksi terletak di tengah permukaan cakram, sehingga root disk terbuka terlebih dahulu. Hal ini menghindari keausan permukaan perapat yang terjadi saat cakram dibuka pada katup konvensional lama, dan meningkatkan daya tahan segel katup.
Ketika laju aliran melambat, di bawah aksi gaya reaksi pegas torsi, cakram secara bertahap mendekati dudukan katup dan memasuki tahap penutupan katup yang lambat. Ketika fluida mengalir kembali, gaya pada cakram dan gaya reaksi pegas torsi akan bekerja sama, dan penutupan cakram akan meningkat, memasuki tahap penutupan cepat. Tujuan dari desain ini adalah untuk mengurangi fenomena water hammer, mengurangi bahaya water hammer, dan memperpanjang masa pakai dengan lebih baik. Saat menutup, titik gaya pegas menyebabkan bagian atas cakram menutup terlebih dahulu, mencegah akar tergigit dan meningkatkan ketahanan permukaan penyegelan katup.

Standar Implementasi

Standar desain	API594,API6D,ASME B16.34
Standar flensa	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Metode koneksi	Tipe wafer, Tipe Flange, Tipe Lug,
Pengujian dan penerimaan	API598,API 6D,
Panjang struktural	API594, API6D, DIN3202
Tingkat tekanan dan suhu	ASME B16.34

Aplikasi

Ukuran	NPS 2”~ NPS 60″ DN50 ~ DN1500
Kisaran tekanan	CL125 ~CL150 PN10~ PN16
Kisaran suhu	；-20-150
Rentang aplikasi	Sangat cocok untuk berbagai media seperti air, minyak uap, asam nitrat, asam asetat, media pengoksidasi kuat, dll.
Badan katup	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,,,
Pelat katup	Pengecoran：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Kursi katup	NBR,EPDM,FKM...
Batang katup	A182 F6a,17-4PH,F304 F316, F51, ...

Fitur Kinerja

1. Komponen katup periksa pelat ganda segel lunak meliputi badan katup, cakram katup, poros katup, pegas dan bagian lainnya, yang dihubungkan dengan tipe penjepit dan memiliki struktur yang kompak.
2. Pelat kupu-kupu katup terbuat dari dua setengah lingkaran dan dipaksa kembali oleh pegas. Permukaan penyegelan dapat dibuat dari bahan tahan aus yang permukaannya menempel pada bodi atau dilapisi dengan karet. Ini memiliki berbagai kegunaan dan penyegelan yang andal.
3. Cakram katup memiliki langkah penutupan yang pendek dan dilengkapi pegas, dengan aksi sensitif dan kecepatan penutupan yang cepat, yang secara signifikan mengurangi palu air.
4. Karena katup periksa pelat ganda segel lunak memiliki struktur kompak, ukuran kecil, ringan, dan pemasangan mudah, sangat cocok untuk digunakan dalam situasi di mana ruang pemasangan terbatas. Dapat digunakan pada pipa horizontal atau vertikal.
5. Berlaku untuk air, minyak uap, asam nitrat, asam asetat, media pengoksidasi kuat dan media lainnya.

Soft Seal Dual Plate Check Valve
