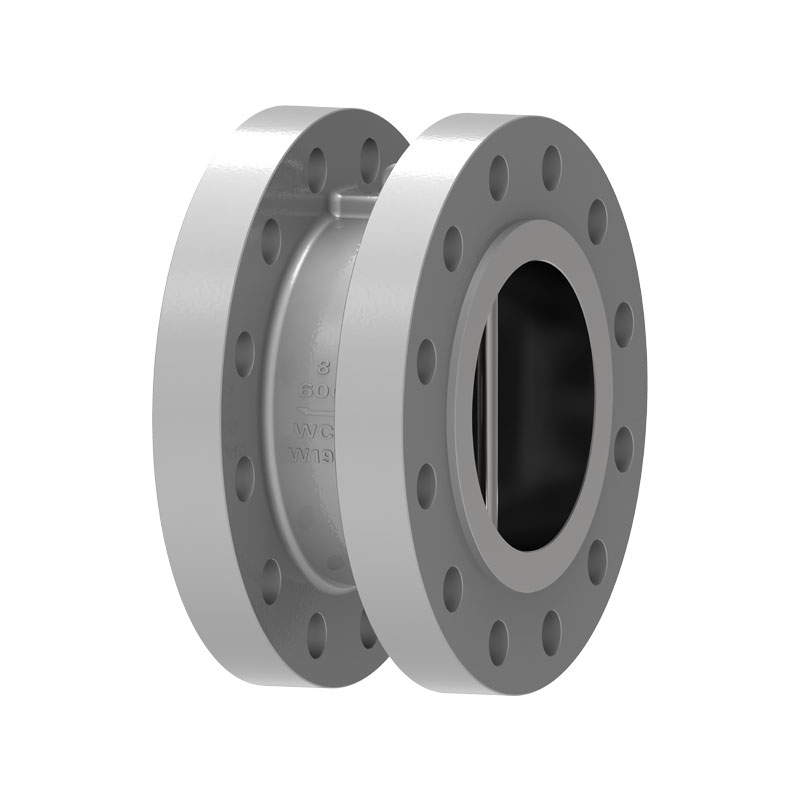

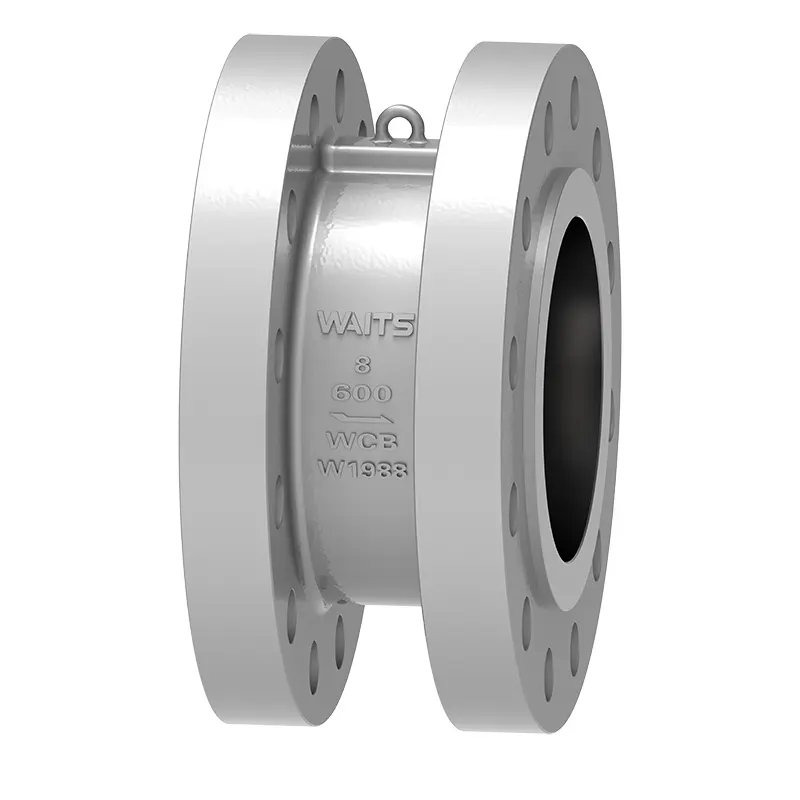

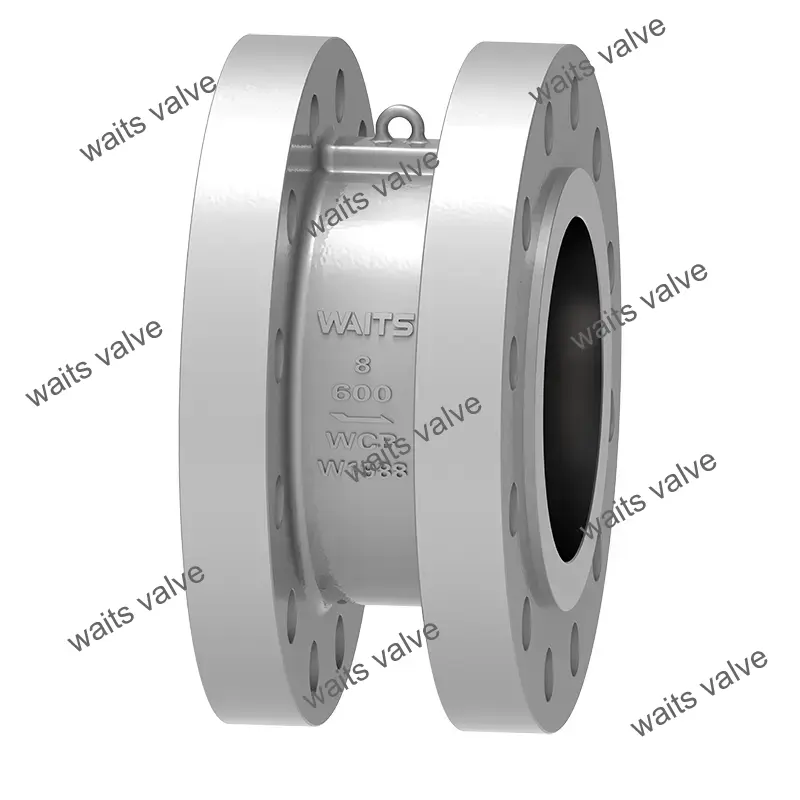

Katup Periksa Pelat Ganda

Sebagai produsen katup profesional, Waits dapat mendukung produksi katup periksa pelat ganda yang disesuaikan untuk lebih memenuhi kebutuhan pelanggan yang berbeda. Dari segi penyegelan, check valve ini bisa dalam berbagai bentuk seperti karet, PTFE, dan body. Kustomisasi dapat memenuhi standar yang berbeda seperti API/DIN/JIS sesuai dengan kebutuhan pelanggan.

mengirimkan permintaan

Deskripsi Produk

Pelat kupu-kupu dari katup periksa pelat ganda berbentuk dua setengah lingkaran, dan cakram katup pegas digantung pada pin vertikal tengah. Ketika katup dibuka, gaya gabungan fluida berada di tengah permukaan penyegelan cakram katup, dan titik kerja gaya pendukung pegas berada di tengah permukaan cakram katup, sehingga akar katup cakram dibuka terlebih dahulu, sehingga menghindari keausan permukaan penyegelan yang terjadi saat cakram katup pada katup konvensional lama dibuka, dan secara efektif meningkatkan daya tahan.
Ketika laju aliran melambat, di bawah aksi gaya reaksi pegas torsi, cakram katup secara bertahap mendekati dudukan katup, dan katup periksa pelat ganda memasuki tahap penutupan lambat. Ketika fluida mengalir kembali, aksi gabungan gaya cakram katup dan gaya reaksi pegas torsi meningkatkan penutupan cakram katup, sehingga memasuki tahap penutupan cepat. Hal ini secara efektif mengurangi dampak palu air dan mengurangi bahaya palu air. Saat menutup, aksi titik gaya pegas menyebabkan bagian atas cakram katup menutup terlebih dahulu, mencegah akar cakram katup tergigit.

Standar Implementasi

Standar desain	API594, API6D, ASME B16.34
Standar flensa	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Metode koneksi	Tipe wafer, Tipe Flange, Tipe Lug,
Pengujian dan penerimaan	API598,API 6D,
Panjang struktural	API594, API6D, DIN3202
Tingkat tekanan dan suhu	ASME B16.34, DIN2401
Desain anti korosi	NACE MR 0103, NACE MR 0175.ISO15156

Aplikasi

Ukuran	NPS 2”~ NPS 60″ DN50 ~ DN1500
Kisaran tekanan	CL150 ~CL2500 PN10~ PN420
Kisaran suhu	；-196°C ~ +600°C
Rentang aplikasi	Sangat cocok untuk berbagai media seperti air, minyak uap, asam nitrat, asam asetat, media pengoksidasi kuat, dll.
Badan katup	Penempaan：A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, Pengecoran：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Pelat katup	Penempaan：A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, Pengecoran：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Kursi katup	Bahan bodi, 13CR, baja tahan karat 304/316, monel, karbida semen, paduan 20, paduan tembaga, dll.
Batang katup	A182 F6a,17-4PH,F304 F316, F51, ...

Fitur Kinerja

1. Katup periksa pelat ganda terdiri dari badan katup, cakram katup, poros katup dan pegas, dll. Ini mengadopsi koneksi tipe penjepit dan struktur kompak.
2. Pelat kupu-kupu berbentuk dua setengah lingkaran, dan pegas digunakan untuk penyetelan ulang paksa. Permukaan penyegelan dapat dilas dengan bahan tahan aus atau dilapisi dengan karet. Ini memiliki berbagai kegunaan dan penyegelan yang andal.
3. Langkah penutupan cakram katup pendek, dan dilengkapi pegas, dengan kecepatan penutupan cepat, yang dapat mengurangi fenomena palu air.
4. Sangat cocok untuk acara dengan ruang pemasangan terbatas, dan dapat digunakan untuk pipa horizontal atau vertikal.
5. Dapat diaplikasikan pada berbagai media seperti air, minyak uap, asam nitrat, asam asetat, media pengoksidasi kuat, dll.
