Katup kupu -kupu kupu -kupu yang berputar -putar pneumatik

Mencari katup kupu -kupu logam berputar pneumatik? Lalu mengapa tidak memilih Waits! Kami adalah produsen katup besar dengan kantor pusat global di Wenzhou, Cina, mengintegrasikan desain, produksi dan penjualan, dan dapat memberi Anda layanan yang komprehensif dan dukungan profesional. Katup ini dapat digunakan di berbagai industri, termasuk tetapi tidak terbatas pada baja, listrik, minyak bumi, rekayasa drainase, dll.

mengirimkan permintaan

Deskripsi Produk

Katup kupu -kupu yang duduk logam pneumatik adalah katup yang sangat canggih dari pemilihan bahan baku untuk merancang dan manufaktur. Ini adalah katup hemat energi dengan masa pakai yang relatif panjang. Katup ini terdiri dari komponen-komponen utama seperti badan katup, pelat kupu-kupu, cincin penyegelan, mekanisme transmisi, dll. Ini mengadopsi desain prinsip eksentrik dua dimensi atau tiga dimensi dan menerapkan teknologi pemrosesan baru seperti penyegelan elastis atau penyegelan multi-lapisan yang keras dan lembut.

Dalam hal kinerja, katup kupu -kupu ini memiliki torsi operasi yang kecil, ketahanan korosi, ketahanan suhu tinggi, ketahanan aus, kemampuan beradaptasi terhadap berbagai jenis media, kinerja yang dapat diandalkan secara keseluruhan, lebih efisien dan nyaman.

Standar Implementasi

Standar Desain	API 609, AWWA C504 ， AIN 593
Standar flensa	ASME B 16.5, ASME B16.47, di
Metode koneksi	RF,
Pengujian dan penerimaan	API 598 、 EN 12266-1, ISO 5208
Panjang struktural	API 609, SME B16.10, dan 558, ISO 5752
Tingkat tekanan dan suhu	ASME B16.34 、
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103 ， Nace MR 0175

Aplikasi

Ukuran	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Rentang tekanan	CL150 ~ CL1500 PN6 ~ PN250
Kisaran suhu	； -196 ° C ~ +600 ° C.
Rentang aplikasi	Air keran, limbah, konstruksi, minyak bumi, industri kimia, makanan, obat -obatan, tekstil, listrik, pembuatan kapal, metalurgi, sistem energi, dll.
Mode drive	Turbin, pneumatik, listrik
Tubuh katup	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Pelat katup	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Kursi katup	13CR/SS304/SS316/+Grafit+PTFE+STL
Batang katup	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Kacang batang katup	Paduan Tembaga
Sedang mengemas	Grafit fleksibel, pengemasan asbes grafit, polytetrafluoroethylene ...

Fitur kinerja

1. Katup kupu-kupu yang duduk logam berputar pneumatik relatif kecil dan ringan, fleksibel dan hemat tenaga untuk beroperasi.

2. Katup ini diterapkan secara ketat sesuai dengan berbagai standar, berjuang untuk kinerja penyegelan yang andal.

3. Dalam kinerja fungsional utama, karakteristik alirannya bagus, memastikan fungsi penyesuaian utama.

4. Prinsip eksentrik diterapkan pada desain, dan permukaan penyegelan hampir nol keausan.

5. Ini memiliki berbagai aplikasi dan dapat digunakan di berbagai industri. Ini dapat beradaptasi dengan jaringan pipa dari berbagai kondisi kerja seperti berbagai suhu, nilai, dan korosi. Media utama yang dapat digunakan termasuk air, uap, minyak, udara, gas, dll.

6. Badan katup dan kursi katup katup menghubungkan bagian-bagian, dan lapisan permukaan penyegelan terbuat dari permukaan yang tahan panas dan bahan paduan tahan korosi.

7. Mengenai prinsip tiga-eksentrik di katup, garis tengah poros menyimpang dari garis tengah permukaan penyegelan, garis tengah poros sedikit menyimpang dari garis tengah pipa, dan garis tengah permukaan penyegelan tubuh katup (cone miring) membentuk sudut dengan garis tengah pipa.

8. Ada beberapa lapisan cincin penyegelan yang dipasang pada pelat katup, yang toleran terhadap suhu tinggi dan tidak memiliki gesekan saat membuka dan menutup. Ketika ditutup, ketika torsi mekanisme transmisi meningkat, segel dikompensasi. Penerapan lembaran logam laminasi lunak dan keras juga dapat memastikan bahwa penyegelan katup tidak terpengaruh oleh perubahan suhu dan lingkungan.

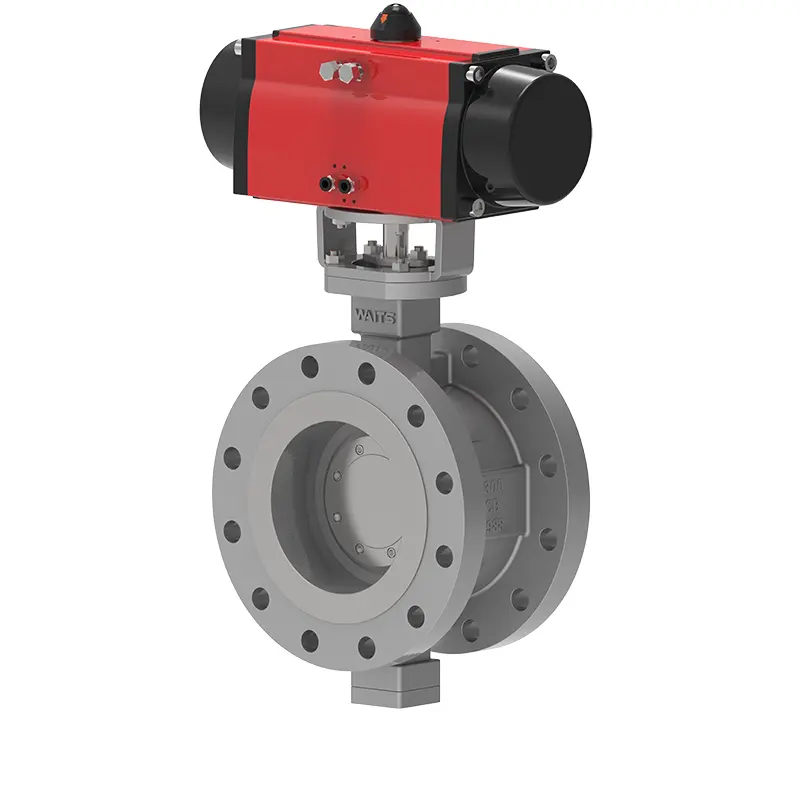

Pneumatic Flanged Metal Seated Butterfly Valve
