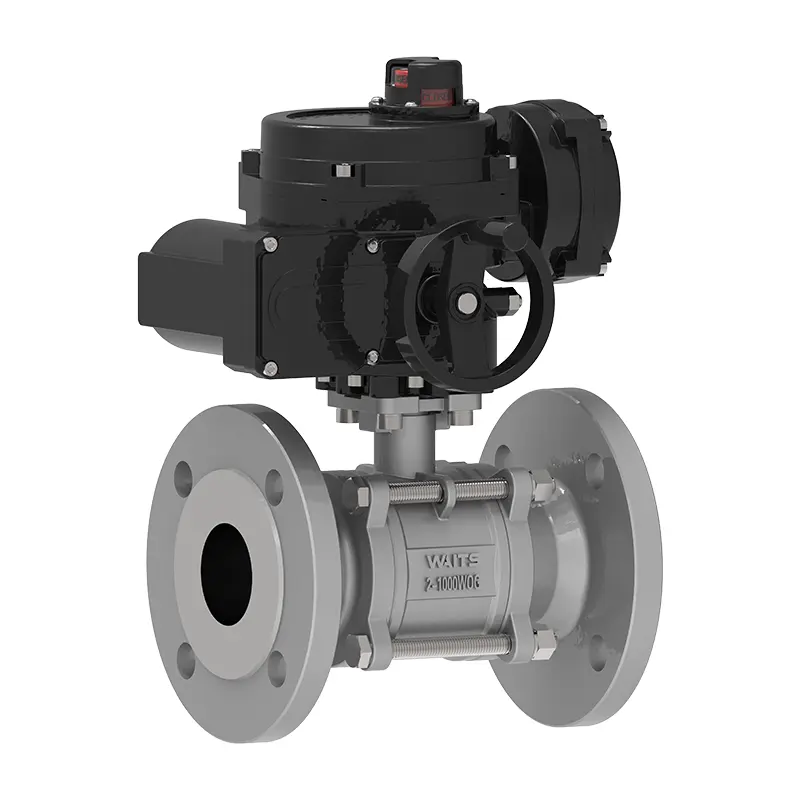

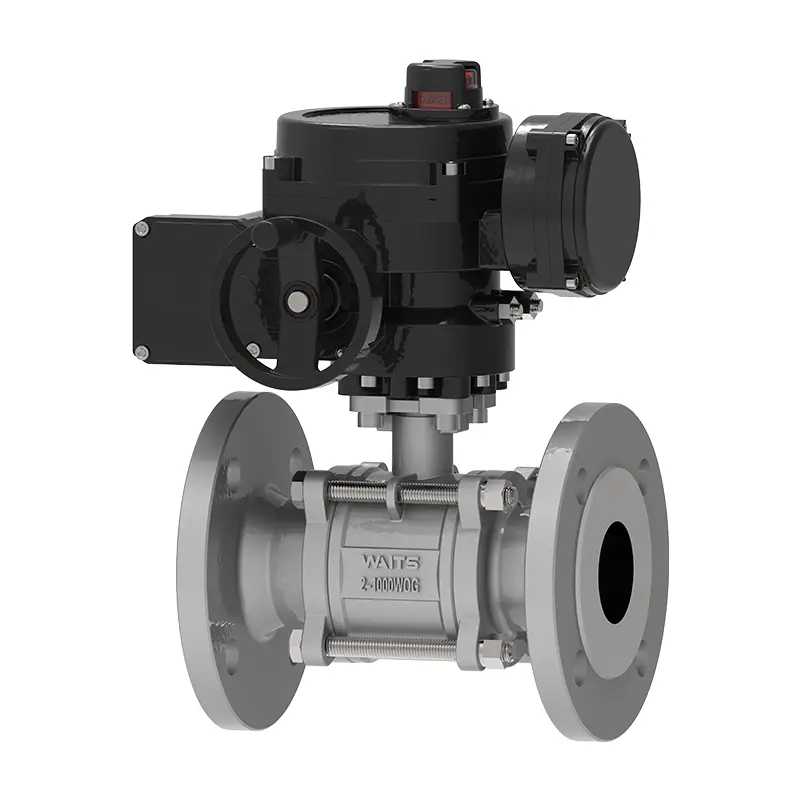

Katup bola mengambang tiga potong listrik

Waits Valve Electric Tiga-piece Flanged Floating Ball Valve tahan lama, dikendalikan secara cerdas, dan mencapai otomatisasi aliran yang efisien. Dari konsultasi teknis pra-penjualan dan perencanaan solusi hingga instalasi setelah penjualan, commissioning, pemeliharaan dan perbaikan, Waits Valve juga dapat merancang katup bola dua bagian dengan kurung pemasangan untuk memfasilitasi aplikasi otomatisasi. Waits Valve telah menetapkan sistem layanan siklus penuh lengkap.

mengirimkan permintaan

Deskripsi Produk

Tubuh katup Waits Valve Electric Three-Piece Flanged Ball Valve dibagi menjadi tiga bagian dan mengadopsi desain katup bola listrik standar. Rentang ukurannya adalah NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, dan tekanan kerja WOG adalah CL150 ~ CL2500 PN10 ~ PN260. Kami menyediakan berbagai katup bola tiga potong dengan berbagai koneksi ujung, termasuk ujung berulir, ujung pengelasan pantat, ujung pengelasan soket dan koneksi tri-clamp.

Struktur unik dari Waits Valve membuat pembongkaran dan pemeliharaan lebih nyaman: bola dan kursi katup dapat diperiksa dan diganti tanpa membongkar pipa, yang sangat mengurangi kesulitan dan biaya pemeliharaan. Dalam hal kinerja penyegelan, struktur tiga bagian memberikan distribusi tekanan yang lebih seragam dan memiliki efek penyegelan, sementara mode penggerak listrik mewujudkan kontrol otomatis. Katup ini sering digunakan dalam skenario pipa industri dengan frekuensi pemeliharaan katup tinggi dan persyaratan penyegelan yang ketat.

Standar Implementasi-Tiga Potongan Listrik Flanged Floating Ball Valve
Standar Desain	6D/Fire Fire 608, BS5351
Standar Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode koneksi	RF
Pengujian dan penerimaan	Api 598, EN12266
Panjang struktural	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes Fireproof	Api 6fa, api 607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175

Aplikasi-listrik-tiga bagian katup bola mengambang
Ukuran	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Rentang tekanan	CL150 ~ CL2500 PN10 ~ PN260
Kisaran suhu	-20 ℃ ~ 400 ℃
Rentang aplikasi	Berlaku untuk berbagai media seperti air, uap, minyak, gas cair, gas alam, gas batubara, asam nitrat, asam asetat, media pengoksidasi, urea, dll.
Mode drive	Transmisi gigi hidrolik, pneumatik, listrik, manual dan cacing.
Tutup katup/tutupan katup	FORGINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Coran: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Permukaan penyegelan	PTFE yang diperkuat, para-polifenilen (Rptfe, ppl), logam
Batang katup	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Batang	Grafit asbestos, grafit fleksibel, polytetrafluoroethylene, paduan berbasis besi

Struktur inti dan prinsip kerja

1. Badan katup terdiri dari bagian kiri, kanan, dan menengah yang dihubungkan oleh baut, memungkinkan pembongkaran yang cepat untuk pemeliharaan dan penggantian komponen internal.

2. Bola bergeser ke arah permukaan penyegelan outlet di bawah tekanan media, mencapai penyegelan dua arah yang cocok untuk siklus operasi yang sering.

3. mengintegrasikan aktuator listrik seperempat turn yang mendukung kontrol rotasi 0–90 ° untuk regulasi aliran atau fungsi ON/OFF, secara langsung kompatibel dengan sistem kontrol industri.

Electric Three Piece Flanged Floating Ball Valve
