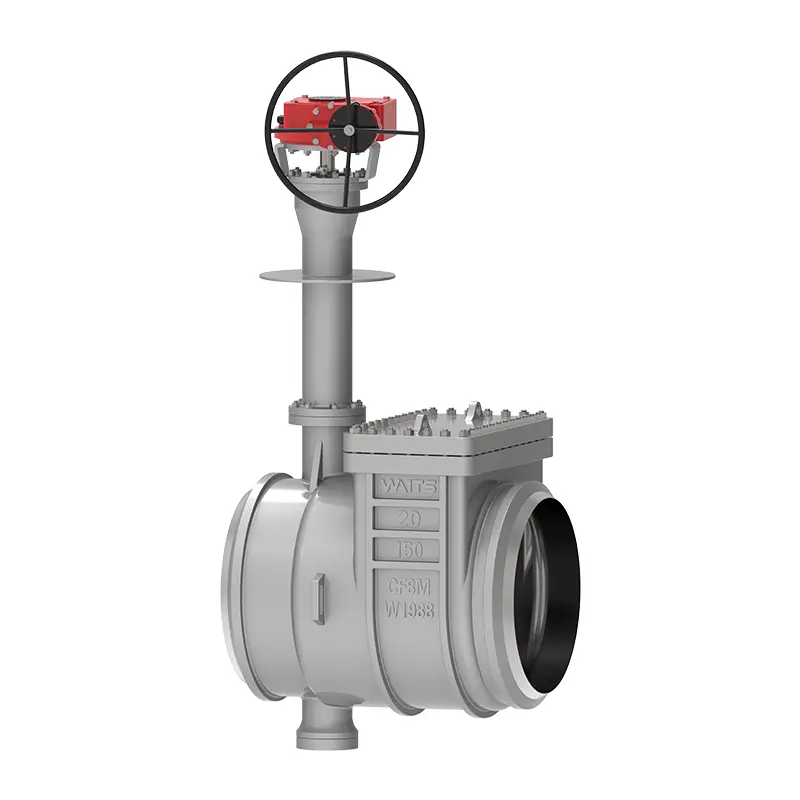

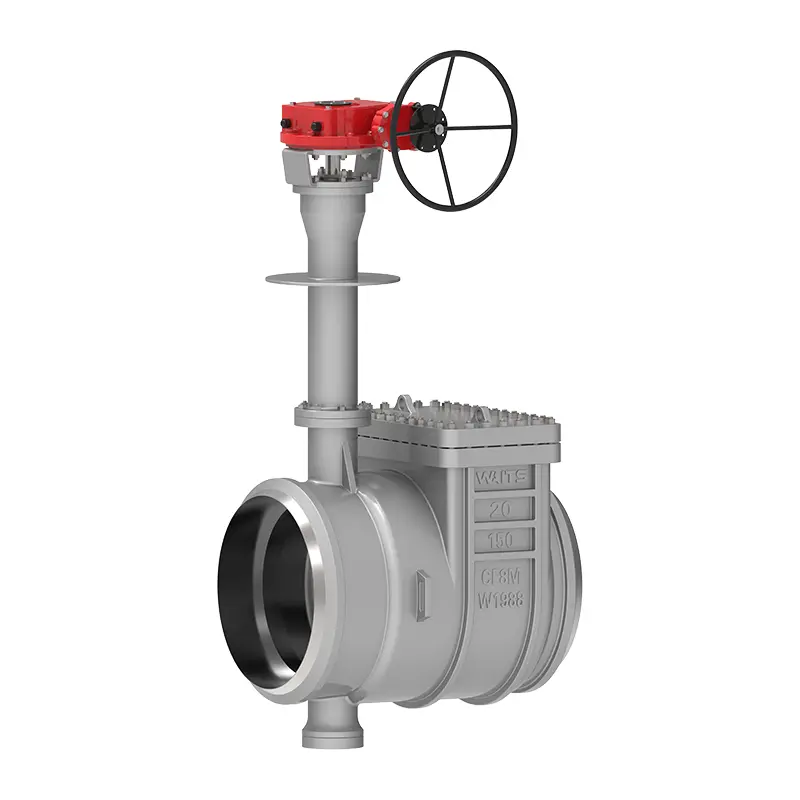

Katup Kupu -kupu Entri Atas Cryogenic

Cryogenic Entry Entry Butterfly Valve, katup yang diproduksi oleh basis produksi profesional Waits, memiliki pasokan yang stabil dan kinerja tinggi, terutama cocok untuk lingkungan suhu yang sangat rendah. Kami sangat sadar bahwa kualitas produk adalah inti dari produksi dan penjualan, dan akan memberi Anda layanan purna jual yang komprehensif, berharap untuk membangun hubungan kerja sama jangka panjang dengan Anda.

mengirimkan permintaan

Deskripsi Produk

Katup kupu-kupu entri atas kriogenik adalah katup kupu-kupu yang panjang dan hemat energi. Kami secara aktif memperkenalkan teknologi baru selama desain dan produksi, dan tim profesional industri memantau instruksi selama proses tersebut.
Komponen katup kupu-kupu ini terutama mencakup tubuh katup, pelat kupu-kupu, cincin penyegelan, mekanisme transmisi, dll. Desain struktural mengadopsi prinsip eksentrik dua dimensi atau tiga dimensi, dan proses baru penyegelan elastis atau kompatibilitas penyegelan multi-level yang keras dan lembut digunakan untuk mengurangi torsi dalam operasi, yang merupakan penyelamatan tenaga kerja.
Pada saat yang sama, resistensi korosi keseluruhan, resistensi suhu tinggi dan ketahanan aus katup kupu -kupu entri atas kriogenik juga sangat baik, yang cukup untuk mengatasi berbagai kondisi kerja yang kompleks tanpa sering perawatan atau penggantian.

Standar Implementasi

Standar Desain	API 609, BS 6364
Standar Flange	ASME B16.25 (BW)
Fire aman	Api 6fa
Koneksi Akhir	Flensa ganda, BW, wafer, lug, dll.
Inspeksi & Tes	API 598 & BS 6364
Penerimaan Tes Suhu Rendah	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Tatap muka	API 609, ASME B16.10, dan 558
Tingkat tekanan dan suhu	ASME B16.34
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103, Nace MR 0175

Aplikasi

Ukuran	3 "-52", DN80-DN1300
Peringkat tekanan	Kelas 150-900, PN16-PN160
Suhu operasi	-196 ° C ~ 150 ° C.
Rentang aplikasi
Operator	Perlengkapan, listrik, pneumatik, batang telanjang, dll.
Bahan tubuh	A351 CF3, CF8, CF3M, CF8M, dll.
Pelat katup	A351 CF3, CF8, CF3M, CF8M, dll.
Kursi katup	Stainless Steel + STL, Stainless Steel + Graphite
Batang katup	XM-19, GR660 TY2/HT

Fitur kinerja

1. Katup kupu -kupu entri atas cryogenic dirancang dengan tepi bevel ganda dan eksentrisitas kecil. Torsi mencapai level utama (40% ~ 60% dari rekan -rekannya), dan harga listrik dan pneumatik yang cocok sangat menguntungkan;
2. Kursi katup dan cincin penyegelan dirancang sebagai bagian yang terpisah, dan katup memiliki port inspeksi untuk pemeliharaan dan penggantian yang mudah.
3. Pelat katup dan batang katup dirancang dengan tombol ganda ke atas dan ke bawah, yang tidak akan macet pada suhu rendah, dan memiliki desain anti-terbang API 609;
4. Permukaan penyegelan memiliki hampir nol keausan dan umur layanan yang panjang;
5. Ini memiliki berbagai aplikasi, termasuk perangkat suhu ultra-rendah seperti LNG, propilena, dan etilen;
6. Ini bocor API598 pada suhu kamar dan 1/3 BS6364 pada suhu rendah. Ini memenuhi persyaratan penyegelan positif dan terbalik dari BS6364 pada suhu rendah;
7. Badan katup dan kursi katup adalah komponen yang terpisah, dan kursi katup dan cincin penyegelan dapat dibuat dari bahan yang berbeda;
8. Tiga Eksentrisitas: Garis tengah poros menyimpang dari garis tengah permukaan penyegelan, garis tengah poros sedikit menyimpang dari garis tengah pipa, dan garis tengah permukaan penyegelan tubuh katup (kerucut miring) membentuk posisi sudut dengan garis tengah pipa;

Cryogenic Top Entry Butterfly Valve
