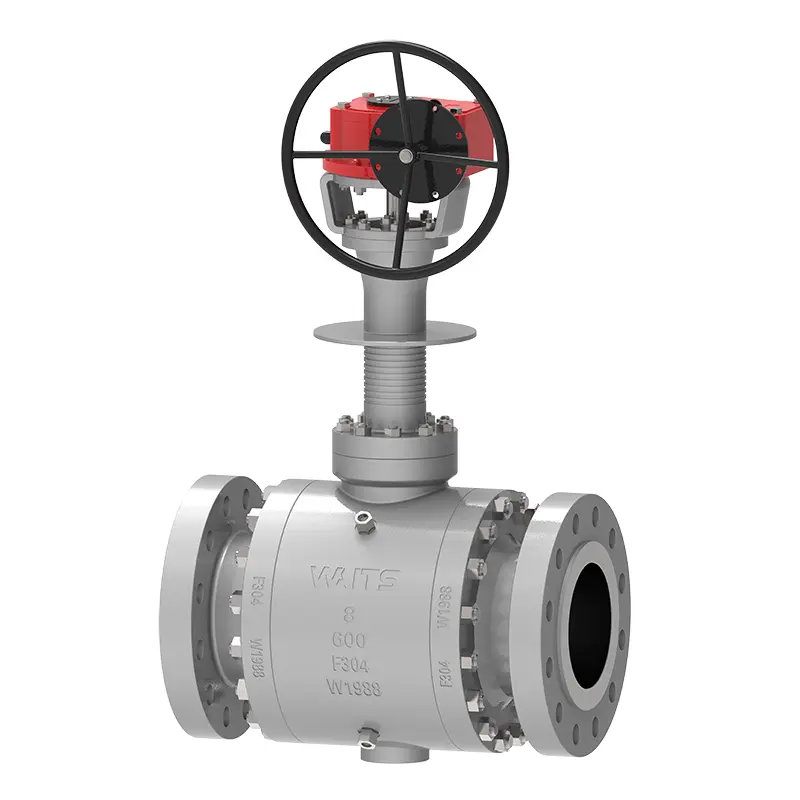

Katup bola entri samping kriogenik

Jika Anda mencari katup bola entri samping kriogenik berkinerja tinggi, Waits dapat memenuhi kebutuhan Anda. Kami adalah pemasok integrasi katup besar, yang didirikan di Amerika Serikat pada tahun 1994, memasuki Cina pada 2008, dan memiliki basis produksi di Tianjin dan Wenzhou. Kami memiliki pengalaman industri yang kaya dan mengimbangi zaman, secara aktif memperkenalkan teknologi top dan peralatan produksi industri untuk memastikan kualitas produk.

mengirimkan permintaan

Deskripsi Produk

Katup bola masuk sisi kriogenik cocok untuk kondisi kerja dengan suhu hingga -196 ℃ dan banyak digunakan dalam gas alam cair, gas minyak cair, pemisahan udara dan industri cryogenic lainnya. Dalam produksi, kami menerapkan teknologi canggih internasional dan mengadopsi cincin sealing seal bibir untuk menjaga katup dengan kinerja penyegelan yang sangat baik dalam aplikasi. Pada saat yang sama, serangkaian katup ini dapat mewujudkan pemeliharaan online.

Standar Implementasi

Standar Desain	API 6D, BS 6364
Koneksi Akhir	RF, RTJ, BW
Inspeksi & Tes	API 598 & BS 6364
Tatap muka	ASME B16.10
Tingkat tekanan dan suhu	ASME B16.34
Fire aman	Api 6fa, api 607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0103, Nace MR 0175

Aplikasi

Ukuran	1/2 "-28", DN15-DN700
Peringkat tekanan	Kelas 150-2500, PN10-PN420
Suhu operasi	-196 ° C ~ 150 ° C.
Rentang aplikasi
Operator	Tuas, gigi, listrik, pneumatik
Bahan tubuh	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, dll.
Bola	A182 F304/F304L/F316/F316L+NI60
Cincin pendukung kursi katup	A182 F304/F304L/F316/F316L/STL Overlay
Sisipan kursi katup	PCTFE
Batang katup	XM-19, GR660 TY2/HT

Fitur kinerja

Desain dan teknologi utama dalam katup bola entri samping kriogenik:
● Lip-Seal + Pengemasan Segel ganda batang katup dapat mengurangi jumlah pengemasan.
● Desain berbantuan elemen hingga digunakan untuk mendapatkan ketebalan dinding optimal dari penutup katup yang diperluas untuk memastikan efek pendinginan terbaik.
● Desain alur bulan busur dari penutup katup yang diperluas meningkatkan area pendingin dan meningkatkan efek pendinginan.
● Desain pelat tetes meningkatkan area pendingin dan mencegah kemasan dari pembekuan; secara efektif mencegah air kental dari menetes ke tubuh katup.
● Segel ganda lip-seal + gasket diatur pada koneksi tutup tubuh untuk mencegah kebocoran.
● Kursi katup mengadopsi struktur DIB-2, yang dapat memastikan bahwa tekanan di rongga tengah secara stabil dilepaskan ke sisi yang ditentukan ketika tekanan melebihi batas.
● Segel kursi katup adalah struktur bibir-laut, yang memiliki kompensasi elastis dari pegas dan kinerja penyegelan elastis suhu rendah dari PTFE, memastikan efek penyegelan yang sangat baik pada suhu rendah.
● Permukaan penyegelan kursi katup diimpor CTFE, yang masih memiliki elastisitas yang baik pada suhu ultra-rendah untuk memastikan bahwa segel tidak gagal.
● Bonnet yang diperluas dan desain struktur pegangan panjang memastikan koaksialitas yang lebih baik dari pegangan bola, batang dan kap katup, dan switching yang lebih sensitif.
● Semua pengencang yang bersentuhan dengan suhu rendah sepenuhnya berulir.
● Permukaan bola dikeraskan untuk memastikan tidak akan tergores pada suhu rendah.

Cryogenic Side Entry Ball Valve
