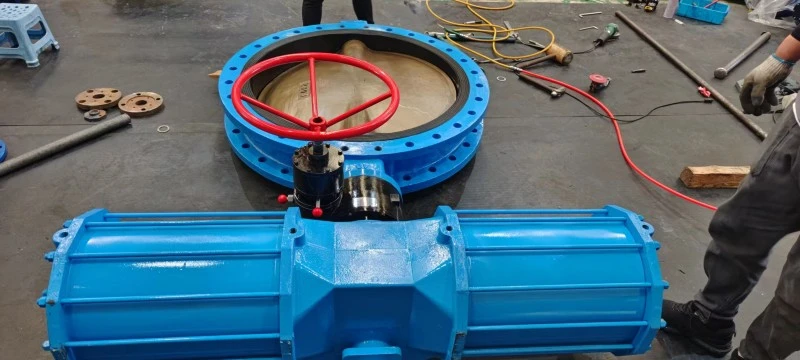

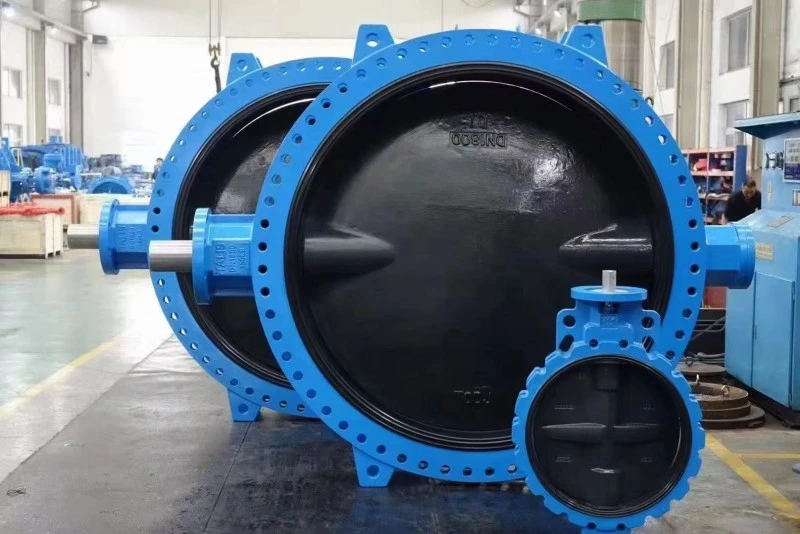

Katup Kupu-kupu Flange Tipe U

Waits valve U-Type Flange Butterfly Valve tahan lama, berukuran kecil, ringan, dan hanya terdiri dari beberapa bagian. Selain itu, dapat dibuka dan ditutup dengan cepat. Ketika katup kupu-kupu flensa berada pada posisi terbuka penuh, ketebalan pelat kupu-kupu merupakan satu-satunya hambatan bagi media untuk mengalir melalui badan katup, sehingga penurunan tekanan yang dihasilkan oleh katup sangat kecil, dan memiliki karakteristik kontrol aliran yang lebih baik. Jenis penyegelan Katup Kupu-kupu Flange Tipe U adalah penyegelan elastis dan penyegelan logam. Katup penyegel elastis, cincin penyegel dapat tertanam di badan katup atau dipasang di sekitar pelat kupu-kupu.

Fitur

1. Katup kupu-kupu memiliki struktur sederhana, volume kecil, ringan, dan hanya terdiri dari beberapa bagian. Selain itu, cukup putar 90° untuk membuka dan menutup dengan cepat, sehingga mudah dioperasikan. Pada saat yang sama, katup memiliki karakteristik pengendalian fluida yang baik.

2. Strukturnya sederhana dan kompak, dan dapat dengan cepat dibuka/ditutup 90 °.

3. Torsi pengoperasian yang sangat rendah, hemat energi.

4. Kurva aliran cenderung ke arah garis lurus, menunjukkan kinerja regulasi yang sangat baik.

5. Berbagai macam pilihan material, cocok untuk berbagai media.

Cukup putar 90 ° untuk membuka dan menutup dengan cepat, mudah dioperasikan. Pada saat yang sama, Katup Kupu-kupu Flange Tipe U memiliki karakteristik kontrol fluida yang sangat baik.

Umur katup bersegel logam biasanya lebih lama dibandingkan dengan katup bersegel elastis, tetapi sulit untuk mencapai penyegelan yang lengkap.

Perbandingan antara Flange Butterfly Valve Tipe U dan Double Clamp Butterfly Valve

1. Bahan (kesamaan):

Badan katup: besi cor kelabu; Besi ulet; Baja karbon.

Cakram katup: besi ulet (berlapis nikel atau dilapisi nilon); baja tahan karat 304/316; Perunggu aluminium.

Batang katup: baja tahan karat 410/416/304/316.

Kursi katup: karet EPDM; Karet nitril; teflon; karet fluor; Heparen; Karet kloroprena; Dudukan katup logam.

2. Tekanan (kesamaan):

KELAS 125/150； PN10/16/25

3. Ruang lingkup aplikasi:

Katup Kupu-kupu Flange Tipe U berbeda dengan katup kupu-kupu penjepit atau lug karena menggunakan sambungan flensa dan memiliki panjang muka ujung yang lebih pendek.

Jika katup kupu-kupu perlu digunakan untuk pengatur aliran, hal terpenting adalah memilih ukuran dan jenis katup yang tepat. Prinsip struktur katup kupu-kupu sangat cocok untuk pembuatan katup berdiameter besar. Butterfly valve tidak hanya banyak digunakan di industri umum seperti minyak bumi, gas alam, kimia, dan pengolahan air, tetapi juga dalam sistem air pendingin pembangkit listrik tenaga panas.

Jika Katup Kupu-kupu Flange Tipe U perlu digunakan untuk pengatur aliran, yang terpenting adalah memilih ukuran dan jenis katup yang tepat. Prinsip struktural katup kupu-kupu sangat cocok untuk pembuatan katup berdiameter besar. Butterfly valve tidak hanya banyak digunakan di industri umum seperti minyak bumi, gas alam, kimia, dan pengolahan air, tetapi juga dalam sistem air pendingin pembangkit listrik tenaga panas.
