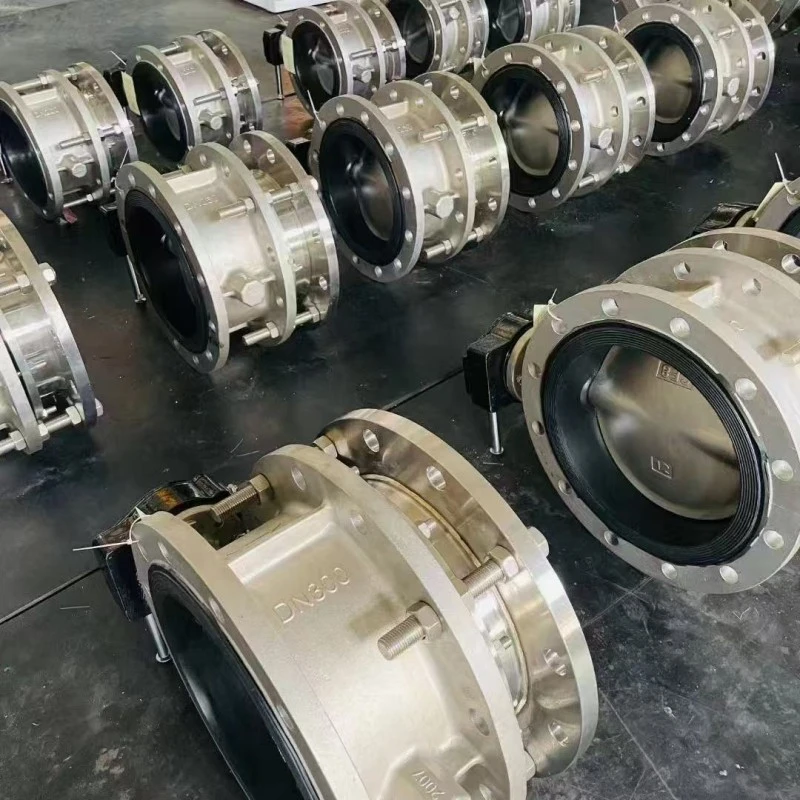

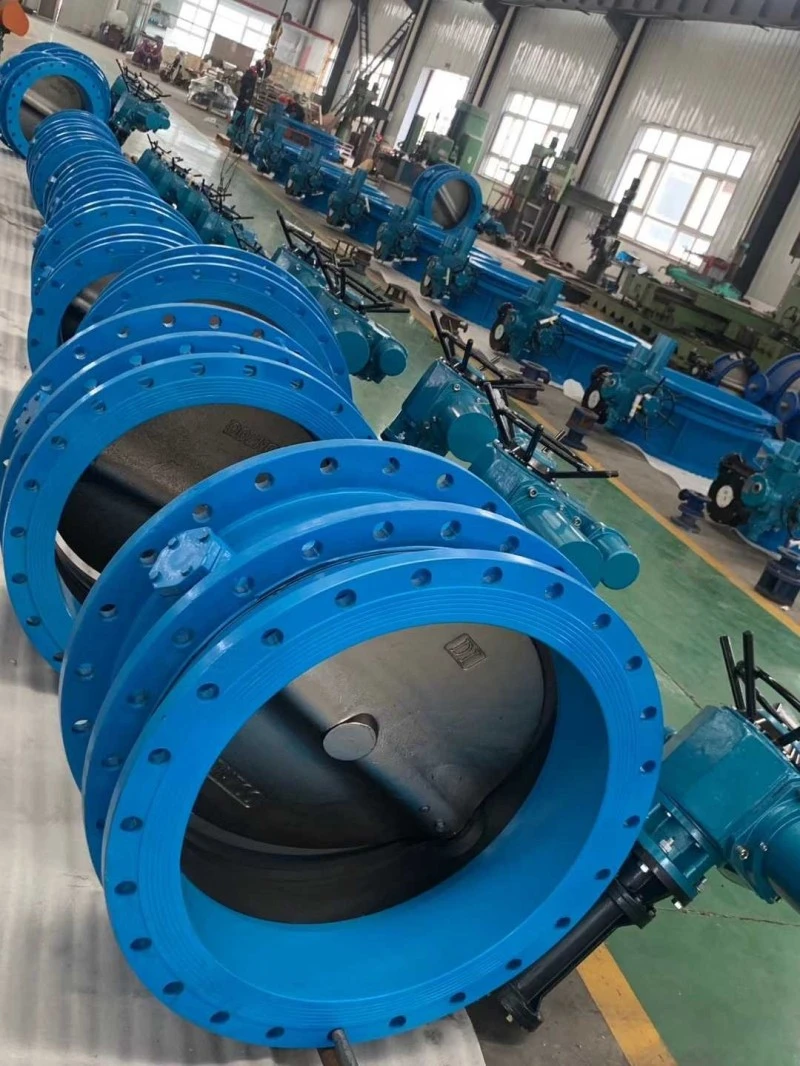

Katup Kupu-Kupu Konsentris Sambungan Ekspansi

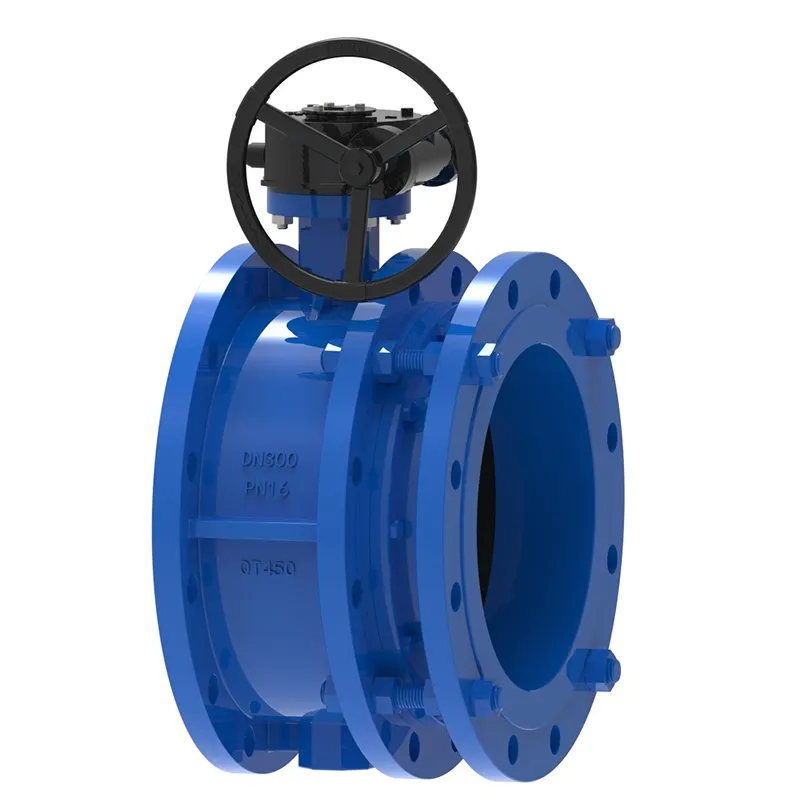

Pelat kupu-kupu katup kupu-kupu konsentris Teleskopik canggih dipasang sesuai arah diameter pipa. Pada saluran silinder badan katup kupu-kupu teleskopik, pelat kupu-kupu berbentuk cakram berputar mengelilingi sumbu, dengan sudut putaran antara 0 ° dan 90 °. Saat diputar hingga 90°, katup terbuka penuh. Cocok untuk suhu ≤ 80 ℃, digunakan dalam minyak bumi, kimia, makanan, farmasi, tekstil, pembuatan kertas, listrik, pasokan air dan drainase, pipa gas untuk mengatur aliran, mencegat media, dan mengkompensasi ekspansi dan kontraksi termal pipa.

Keuntungan:

Katup kupu-kupu konsentris teleskopik (dengan struktur yang dapat memanjang dalam rentang panjang tertentu) tidak hanya memfasilitasi pembongkaran katup, tetapi juga mengurangi tekanan pipa dan melindungi katup. Pada saat yang sama, hal ini juga menekan metode pemasangan katup kupu-kupu dan sambungan ekspansi, sehingga membuat ruangan menjadi lebih kompak. Biasanya, katup jenis ini tidak memerlukan perawatan khusus dan hanya memerlukan pengamatan rutin terhadap bagian ekspansi dan kontraksi untuk mengetahui adanya kebocoran dan pelepasan.

Metode pemasangan katup kupu-kupu konsentris teleskopik memiliki keuntungan besar, karena hanya sambungan ekspansi yang perlu dibongkar, sehingga menghemat banyak ruang perawatan dan mencapai perawatan bebas katup (katup kupu-kupu lebih berat, sambungan ekspansi lebih ringan, dan intensitas tenaga kerja lebih rendah).

Tindakan pencegahan instalasi:

1. Dilarang keras membongkar katup kupu-kupu dengan flensa ekspansi yang telah dibongkar di lokasi pembangunan pipa; Dilarang keras memanjangkan atau memperpendek katup kupu-kupu teleskopik berulang kali di lokasi.

2. Pipa di kedua ujung katup ekspansi harus konsentris, dan kedua permukaan flensa pada pipa harus sejajar;

3. Baut pengencang flensa harus dikencangkan secara simetris, dan jangan mengencangkan baut pengencang flensa dengan paksa di satu sisi;

4. Pipa ekspansi dipasang di belakang katup;

5. Bagian ekspansi katup ekspansi tidak boleh dipasang di sudut atau ujung pipa.

6. Katup kupu-kupu flensa ekspansi harus ditempatkan rata sebelum pemasangan dan tidak boleh terbentur sesuka hati;

7. Panjang struktural katup kupu-kupu konsentris teleskopik adalah panjang minimum di pabrik dan ditarik ke panjang pemasangan (yaitu panjang desain) selama pemasangan;

Jika panjang antar pipa melebihi panjang pemasangan katup kupu-kupu ekspansi, harap sesuaikan jarak pipa dan jangan menarik katup ekspansi dengan paksa untuk menghindari kerusakan;

9. Katup kupu-kupu katup kupu-kupu konsentris teleskopik dapat dipasang di posisi apa pun. Bila digunakan untuk kompensasi suhu, setelah pemasangan pipa selesai, braket harus dipasang di kedua ujung sepanjang sumbu pipa untuk mencegah pipa ekspansi katup ekspansi ditarik keluar. Kekuatan pendukung braket dihitung berdasarkan rumus berikut, dan dilarang keras melepas braket selama pengoperasian;

Cara memilih:

Bentuk struktur katup kupu-kupu konsentris teleskopik dibagi menjadi dua jenis: katup kupu-kupu teleskopik konsentris dan katup kupu-kupu teleskopik eksentrik. Menurut mekanisme operasi yang berbeda, katup ini dapat dibagi menjadi katup kupu-kupu teleskopik yang digerakkan oleh roda gigi cacing, katup kupu-kupu teleskopik pneumatik, dan katup kupu-kupu teleskopik listrik.

Menurut bahan penyegel yang berbeda, katup ini dibagi menjadi katup kupu-kupu teleskopik bersegel lembut dan katup kupu-kupu teleskopik bersegel keras dari logam.

Katup kupu-kupu pekat teleskopik biasanya digunakan untuk pipa air bersih dengan suhu T>80 ℃, dan pipa tersebut tidak korosif. Katup kupu-kupu teleskopik bersegel keras biasanya digunakan pada pipa perpindahan panas uap dengan suhu T>425 ℃. Oleh karena itu, ketika memilih katup kupu-kupu teleskopik, perlu untuk memperjelas media, suhu, tekanan, dll untuk membuat pilihan yang tepat.
