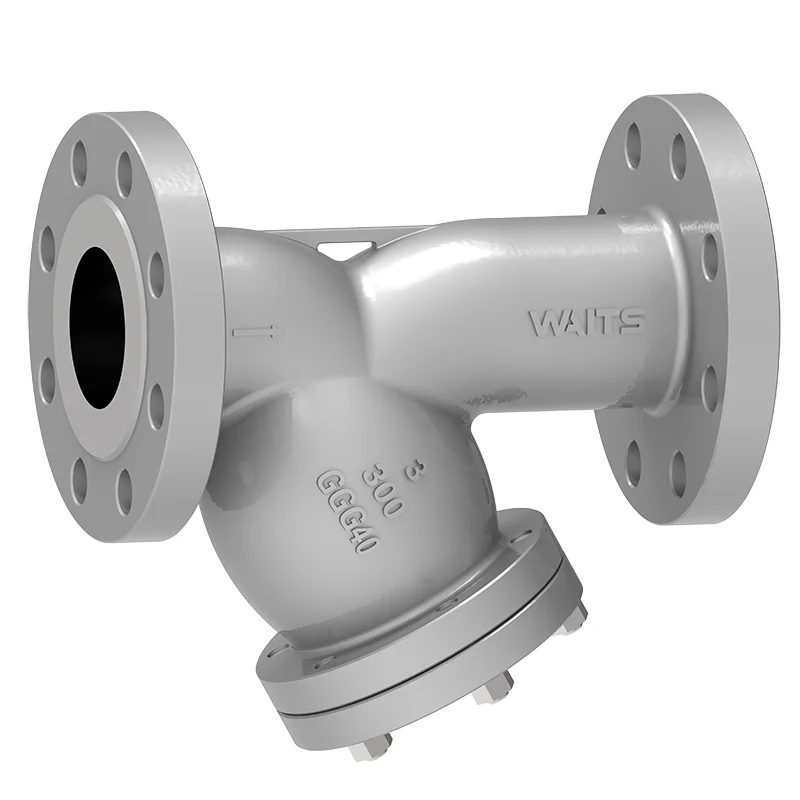

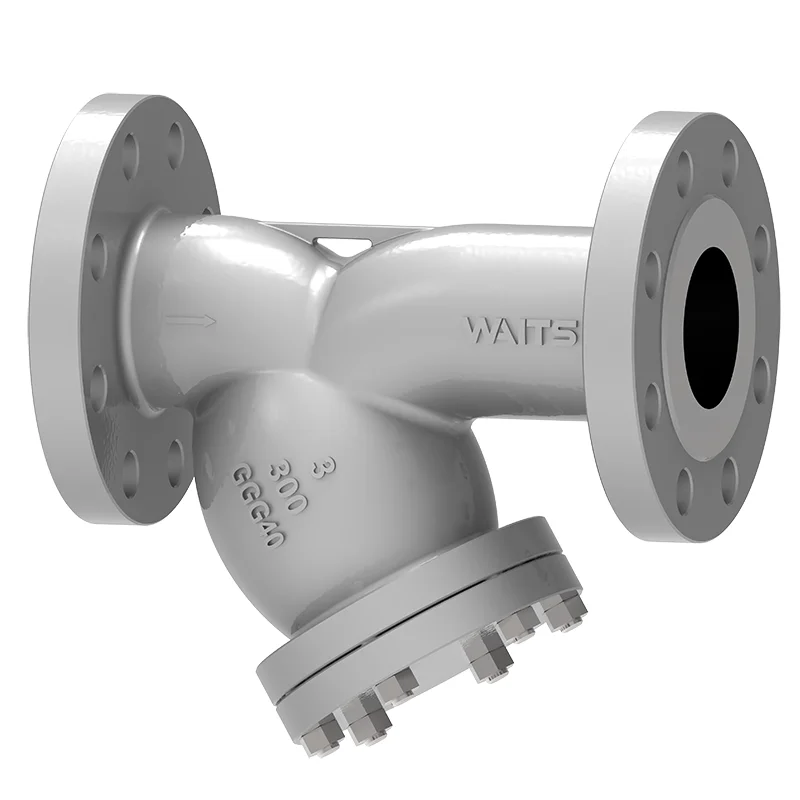

Besi Y-Strainer yang ulet

Menunggu katup besi ulet y-strainer menggunakan kekuatan besi setinggi satu bagian dan cangkang besi ulet berkualitas tinggi untuk melindungi sistem pipa. Tipe-Y yang dirancang oleh tim kami dapat secara efektif menyaring kotoran dengan kehilangan tekanan rendah. Saat Anda bekerja di jalur pipa industri dan sipil, Anda akan menganggap produk ini sangat berguna dan bermanfaat bagi Anda!

mengirimkan permintaan

Deskripsi Produk

Menunggu katup besi isolasi keseimbangan besi ulet-y-strainer membantu menyaring materi partikulat. Filter tipe Y berisi beberapa antarmuka berulir untuk menghubungkan titik PT, port knalpot dan aksesori. Selain itu, ia juga dilengkapi dengan filter berlubang stainless steel terintegrasi. Desain yang ketat ini adalah dasar untuk ketenangan pikiran Anda!

Prinsip kerja

Ketika fluida memasuki waits ulet besi-y-strainer dari pipa, pertama-tama mengalir ke rongga berbentuk "Y". Di bawah aksi filter, kotoran dicegat di bagian luar filter, sementara cairan bersih melewati filter ke outlet filter dan terus mengalir di dalam pipa. Saat proses penyaringan berlanjut, kotoran secara bertahap menumpuk pada permukaan filter. Ketika filter tersumbat sampai batas tertentu, perbedaan tekanan antara inlet filter dan outlet akan meningkat, mempengaruhi aliran normal fluida. Pada saat ini, filter perlu dibersihkan atau diganti.

Standar Implementasi-Besi Y-Strainer
Standar Desain	API 6D, EN1074
Standar Flange	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Koneksi	Npt, rf, ff, rtj, bw, sw
Penerimaan tes	Api 598 EN12266
Panjang struktur	API6D/ASME B16.10/EN558
Peringkat tekanan dan suhu	ASME B16.34
Tes kebakaran	6FA Fire Flight607
Standar kebocoran rendah	ISO 15848-1, API 622
Desain anti-korosi	Nace MR 0175
Aplikasi-‌-strainer Besi Y-strainer
Ukuran	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Rentang tekanan	CL125 ~ CL150 PN10 ~ PN25
Kisaran suhu	-20 ℃ ~ 300 ℃
Aplikasi	Air dingin, air panas (suhu biasanya ≤120 ℃, perhatian harus diberikan pada stabilitas termal besi cor); Air domestik, air yang bersirkulasi industri, air api, udara terkompresi (tekanan harus ≤1.6mpa untuk menghindari tekanan besi cor yang berlebihan); Gas non-korosif (seperti nitrogen, karbon dioksida, dll.); Minyak pelumas, oli hidrolik (minyak korosif yang tidak kuat, penyegelan perlu diverifikasi); Bahan bakar viskositas rendah (seperti diesel, kontak jangka panjang dengan pelarut yang kuat harus dihindari).
Tubuh katup	Besi cor
Menyaring	F304, F304L, F316, F316L, Kawat Besi Galvanis, Kawat Tembaga

Karakteristik kinerja

Waits ulet besi-y-strainer memperoleh namanya dari struktur berbentuk "Y", yang dirancang untuk memastikan aliran fluida halus di dalam saringan dan mengurangi resistensi aliran. Ini biasanya menampilkan desain yang dapat dilepas, seperti koneksi flensa atau berulir, memungkinkan untuk mudah dibersihkan atau penggantian layar filter ketika tersumbat hanya membongkar koneksi yang sesuai memungkinkan pemeliharaan interior yang mudah. Dengan struktur sederhana dan opsi pemasangan yang fleksibel, saringan ini dapat dipasang secara horizontal atau vertikal sesuai dengan tata letak pipa. Selain itu, desainnya yang dapat dilepas memfasilitasi pemeliharaan yang nyaman: operator dapat dengan mudah membongkar saringan untuk pembersihan atau penggantian layar tanpa alat khusus, sehingga mengurangi biaya perawatan dan kompleksitas.
