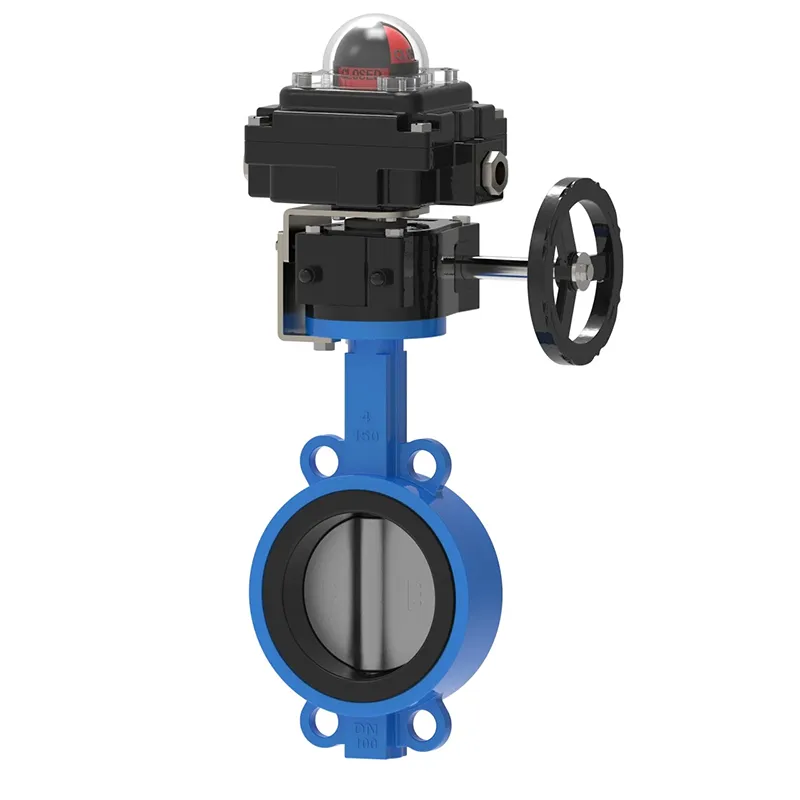

Katup Kupu-Kupu dengan Sakelar Batas

Butterfly Valve berkualitas tinggi dengan saklar Limit Switch dari katup Waits digunakan untuk indikasi jarak jauh posisi katup manual, termasuk saklar mekanis 2 arah single pole double throw (SPDT), terminal kabel, lampu indikator visual, housing, pemasangan dan pengujian di pabrik. Dirancang khusus untuk katup kupu-kupu tuas dan roda gigi.

mengirimkan permintaan

Deskripsi Produk

Ketika pabrik dan prosesnya menjadi semakin kompleks dan lebih mengandalkan umpan balik sistem waktu nyata, banyak pelanggan semakin menuntut umpan balik listrik untuk katup manual dan otomatis. Setiap katup berbeda, sehingga modifikasi katup Waits Butterfly Valve dengan Limit Switch akan memberikan layanan yang disesuaikan berdasarkan sampel katup dan kotak sakelar yang diperlukan.

Keuntungan

Produk indikasi posisi katup berbiaya rendah

Cangkang pelapis baking powder berperekat panas meleleh

Sakelar mekanis lemparan ganda tiang tunggal (SPDT) 2 saluran, arus pengenal 16 ampere

Anda dapat menunjukkan status hidup/mati melalui lampu indikator berbentuk bola yang terlihat jelas

Kamera mudah disesuaikan dan kalibrasi di tempat sederhana. Tidak diperlukan alat.

Dua antarmuka saluran NPT 1/2 inci

Butterfly Valve dengan Limit Switch adalah limit switch manual yang cocok untuk katup bola hingga 8 inci dan katup kupu-kupu. Katup ini mematuhi standar ISO5211, memenuhi peringkat NEMA 4X, dan dilengkapi dengan perangkat pengunci internal. Sakelar batas SPDT standar 10 ampere @ 120VAC.

Sakelar batas adalah perangkat elektromekanis yang secara mekanis menghubungkan aktuator ke sakelar listrik. Sakelar batas adalah perangkat kontrol yang ditenagai oleh pergerakan suatu benda. Singkatnya, limit switch dapat memantau pergerakan benda lain.

Sakelar batas mekanis memiliki akurasi dan kemampuan pengulangan yang tinggi. Sensor kontak digunakan untuk mendeteksi keberadaan dan posisi benda dalam operasi industri.

Jenis-jenis limit switch biasanya dibagi menjadi empat kategori: tipe kumis, tipe roller, tipe tuas, dan tipe pendorong. Mereka dikonfigurasi sebagai biasanya terbuka, biasanya tertutup, atau keduanya. Dalam beberapa aplikasi, saklar batas telah digantikan oleh sensor jarak.

Ketika suatu benda bersentuhan dengan tuas saklar batas (atau pendorong), tuas tersebut akan bergerak dengan jarak yang telah ditentukan hingga kontak tersebut diaktifkan. Overtravel mengacu pada tuas yang bergerak melampaui jarak perjalanan yang telah ditentukan. poin utama.

Spesifikasi saklar batas

Karena Butterfly Valve dengan Limit Switch dirancang untuk pengoperasian tertentu, setiap limit switch perlu dikalibrasi sesuai dengan aplikasinya. Harap tinjau parameter berikut untuk mengevaluasi kompatibilitas saklar batas dengan aplikasi target Anda.

Cangkang: Aluminium cor mati: Segel cincin-O

Struktur baja tahan karat 304 dan 316 opsional

Pelapisan: Lapisan serbuk poliester (jam)

O-ring: Karet nitril (standar) -25 ℃ -85 ℃ (jam)

Jenis lingkungan: 4, 4X, IP67

Tingkat tahan ledakan: Cl 1 zona 1, Ex d IIC T6 Gb

Klasifikasi wilayah: Nema 4, Nema 7

Pengikat: Baja tahan karat

Sumbu: Baja tahan karat Namur

Dua benang NPT setengah inci

Kontak blok terminal: 8

Tegangan kerja: 120VAC, 12VDC, 24VDC
