Bagaimana Katup Kupu-Kupu Flange Stem Gear yang Diperluas Mengatasi Hambatan Operasi untuk Sistem Pipa Industri yang Terkubur dan Terisolasi?

1. Komposisi Struktural dan Prinsip Kerja Inti yang Lengkap

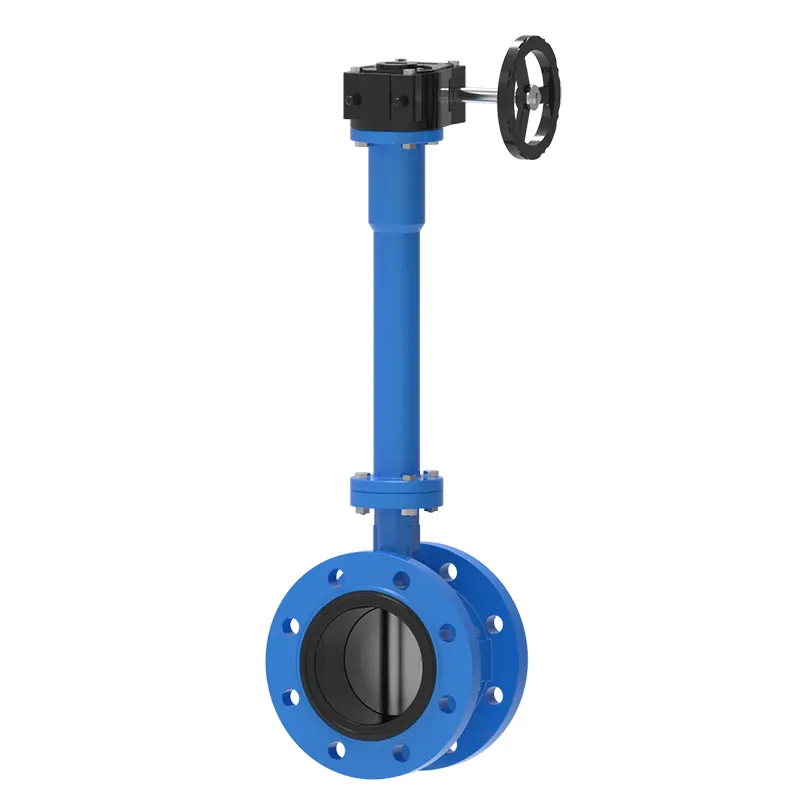

1.1 Tata Letak Komponen Terpisah dari Flange, Extended Stem dan Gear Drive

Tiga modul fungsional inti membentuk keseluruhan badan katup, masing-masing melakukan tugas sambungan pipa independen, transmisi torsi, dan pengaturan aliran. Badan katup berflensa ganda mengadopsi bentuk sambungan baut seluruh muka, yang membentuk sambungan penyegelan kaku dengan flensa pipa yang serasi, menghindari risiko kebocoran sedang yang disebabkan oleh penjepitan katup wafer yang longgar di bawah fluktuasi tekanan jangka panjang. Rakitan batang yang diperpanjang adalah bagian yang paling berbeda dibandingkan dengan katup kupu-kupu pada umumnya, yang memperluas roda tangan pengoperasian roda gigi ke permukaan tanah atau platform peralatan yang dapat diakses, memisahkan posisi pengoperasian dari bagian badan katup yang terkubur atau terisolasi.

Kotak reduksi roda gigi cacing yang dipasang di bagian atas batang yang diperpanjang mengubah torsi besar yang diperlukan untuk putaran cakram berdiameter besar menjadi gaya pengoperasian roda tangan yang ringan, yang secara efektif mengurangi intensitas tenaga kerja fisik bagi operator. Di dalam gear box, struktur meshing cacing dan roda cacing yang presisi dapat mengunci disk pada sudut bukaan mana pun tanpa perlengkapan pemosisian tambahan, mewujudkan keadaan pengaturan aliran tetap yang stabil untuk pengoperasian pipa jangka panjang. Semua bagian transmisi di dalam batang yang diperpanjang mengadopsi koneksi spline terintegrasi, memastikan rotasi sinkron antara roda gigi handwheel dan cakram kupu-kupu internal tanpa selip transmisi setelah ribuan siklus pembukaan dan penutupan.

• Sambungan kaku flensa ganda meningkatkan stabilitas penyegelan secara keseluruhan di bawah fluktuasi tekanan
• Titik operasi pemindahan batang memanjang yang dapat disesuaikan keluar dari area terkubur/terisolasi
• Pengurangan roda gigi cacing mengurangi torsi operasi untuk pengaturan pipa kaliber besar
• Struktur batang spline yang terintegrasi menghilangkan risiko kegagalan slip transmisi

1.2 Mekanisme Intersepsi Menengah dan Pengaturan Aliran

Cakram kupu-kupu melingkar yang dipasang di ujung bawah batang yang diperpanjang berputar 90 derajat mengelilingi sumbu tengah vertikal untuk menyelesaikan pembukaan penuh, pelambatan sebagian, dan penutupan penuh penampang pipa. Ketika piringan berputar sejajar dengan arah aliran medium, pipa membentuk saluran yang tidak terhalang; ketika berputar tegak lurus terhadap arah aliran, tepi luar cakram sangat pas dengan cincin penyegel elastis di dalam badan katup untuk mewujudkan intersepsi kebocoran nol pada cairan, gas, dan media campuran. Gear box dengan skala sudut dapat secara akurat menyesuaikan sudut rotasi cakram dalam 0-90 derajat, mewujudkan pengaturan aliran linier kontinu, bukan hanya kontrol sakelar dua keadaan pada katup pegangan sederhana.

Batang yang diperpanjang dilengkapi dengan komponen penyegel pengepakan multi-lapis pada sambungan badan katup dan selongsong yang diperpanjang, yang mencegah media pipa merembes ke atas sepanjang celah batang ke area penggerak roda gigi, menghindari karat roda gigi dan polusi sedang pada bagian operasi. Set pengepakan dapat diganti tanpa melepas seluruh katup dari pipa selama perawatan selanjutnya, sehingga sangat menyederhanakan pekerjaan perbaikan di lokasi untuk katup terkubur yang sulit dibongkar.

2. Standar Pencocokan Material untuk Komponen Bodi, Batang dan Penyegel

2.1 Klasifikasi Bahan Badan Katup dan Cakram untuk Lingkungan Media yang Berbeda

Pemilihan tingkat material secara langsung menentukan siklus operasi katup yang stabil dalam jangka panjang pada suhu sedang dan kondisi korosi tertentu. Badan katup besi ulet dengan lapisan epoksi banyak digunakan dalam pasokan air kota, proteksi kebakaran, dan pipa air pendingin, dengan ketahanan yang baik terhadap erosi media air netral dan kesulitan pemrosesan manufaktur yang rendah. Badan WCB baja karbon cocok untuk pipa pengangkut uap dan minyak bersuhu tinggi, menjaga kekuatan mekanik yang stabil di bawah suhu sedang hingga 425℃. Badan baja tahan karat CF8/CF8M cocok dengan media campuran asam-basa kimia dan pipa air yang mengandung garam pantai, tahan terhadap korosi lubang yang disebabkan oleh ion klorida.

Bahan cakram kupu-kupu harus konsisten dengan tingkat ketahanan korosi pada badan katup untuk menghindari korosi elektrokimia antara permukaan kontak logam yang berbeda. Cakram pelapis baja tahan karat dikonfigurasikan untuk kondisi kerja medium korosif, sedangkan cakram paduan perunggu dipilih untuk jaringan pipa sirkulasi air laut untuk mencegah adhesi organisme laut dan kerusakan korosi elektrolitik. Semua blanko pengecoran logam menjalani perawatan pelepas tegangan setelah pembentukan untuk menghilangkan tegangan deformasi internal yang dihasilkan selama pengecoran, mencegah retaknya badan katup di bawah lingkungan dingin dan panas yang bergantian.

2.2 Standar Material Transmisi Internal Stem dan Gear Box yang Diperluas

Batang yang memanjang menanggung beban torsi berulang dalam siklus pembukaan dan penutupan jangka panjang, sehingga bahan baja tahan karat 410 atau baja paduan 4140 berkekuatan tinggi diadopsi, dengan kontrol kekerasan yang ketat untuk menghindari luka dan patah selama transmisi torsi. Selongsong pelindung luar dari batang yang diperpanjang menggunakan pipa baja mulus dengan lapisan anti karat, mengisolasi kelembaban tanah bawah tanah dan uap isolasi termal pipa agar tidak bersentuhan dengan poros inti transmisi torsi, sehingga sangat memperpanjang masa pakai rakitan batang yang diperpanjang yang terkubur di bawah tanah selama bertahun-tahun.

Cacing dan roda cacing di dalam kotak roda gigi mengadopsi struktur cacing baja karbon yang cocok dengan paduan perunggu, yang membentuk pasangan gesekan pelumasan sendiri selama rotasi meshing, sehingga mengurangi frekuensi pemeliharaan gemuk secara teratur. Cangkang kotak roda gigi menggunakan paduan aluminium cor dengan bobot ringan dan ketahanan oksidasi yang kuat, yang tidak akan menghasilkan lapisan karat tebal untuk menghalangi putaran roda tangan setelah paparan luar ruangan jangka panjang atau penempatan ruang bawah tanah.

3. Alur Pemasangan Standar untuk Tata Letak Pipa Terkubur dan Terisolasi

3.1 Langkah Pra-Instalasi Pipa dan Konfirmasi Parameter

Sebelum mengangkat dan menyambungkan badan katup, teknisi perlu mengonfirmasi tiga parameter inti produk yang disesuaikan agar sesuai dengan tata letak pipa di lokasi: kedalaman terkubur sebenarnya atau ketebalan insulasi untuk menentukan panjang batang tambahan yang diperlukan, tekanan nominal pipa untuk memilih tingkat tekanan flensa yang cocok, dan tipe sedang untuk memeriksa apakah tingkat bahan cakram dan penyegel memenuhi persyaratan anti-korosi. Panjang batang yang tidak sesuai akan menyebabkan roda gigi tenggelam ke dalam lemari besi yang terkubur atau tertutup oleh insulasi pipa, sehingga kehilangan pengoperasian; tingkat tekanan flensa yang tidak cocok akan menyebabkan kebocoran paking flensa di bawah tekanan desain pipa.

Bersihkan permukaan penyegelan flensa pipa depan dan belakang secara menyeluruh, hilangkan terak las, bintik karat dan partikel keras yang menempel, untuk menghindari kerusakan goresan pada paking penyegel elastis selama pengencangan baut. Tempatkan paking datar non-logam yang cocok di antara dua kelompok flensa, dan sejajarkan semua lubang baut flensa secara horizontal untuk mencegah ekstrusi eksentrik pada paking yang disebabkan oleh pemasangan offset badan katup, yang akan membentuk jalur kebocoran menengah lokal setelah jangka panjang operasi.

3.2 Operasi Tetap Khusus dan Perlindungan Batang Pipa Terkubur

Setelah flensa badan katup dibaut sepenuhnya dan dikencangkan dengan urutan pengencangan simetris silang, isi pasir bertingkat di sekitar badan katup untuk pemadatan berlapis, hindari batu keras besar yang secara langsung mengekstrusi cangkang katup untuk menghasilkan deformasi lokal. Selongsong pelindung luar dari batang yang diperpanjang perlu dibungkus dengan bahan melingkar anti korosi tahan air dari badan katup ke platform pengoperasian tanah, menghalangi air tanah bawah tanah dan tanah korosif agar tidak bersentuhan dengan bagian logam batang. Penutup lubang pelindung berongga disediakan di ujung batang, yang dapat dibuka langsung untuk mengoperasikan roda tangan tanpa penggalian tanah di area yang luas selama pemeriksaan dan penyesuaian selanjutnya.

Untuk pemasangan pipa dalam ruangan berinsulasi tebal, sediakan saluran vertikal yang sesuai dengan diameter luar batang yang diperpanjang pada posisi pembungkus insulasi pipa, jangan membungkus kapas insulasi termal di sekitar kotak roda gigi dan bagian batang yang terbuka, untuk mencegah akumulasi panas yang mempercepat kerusakan minyak pelumas roda gigi dan penuaan bagian penyegelan pengepakan atas. Setelah pemasangan, lakukan uji pembukaan dan penutupan langkah penuh pada roda tangan untuk memverifikasi bahwa cakram berputar tanpa macet dan indikasi skala sudut konsisten dengan keadaan intersepsi aliran sebenarnya.

• Pengencangan baut flensa simetris silang untuk mencegah kebocoran ekstrusi paking eksentrik
• Pembungkus pelindung tahan air untuk bagian batang yang terkubur untuk mencegah korosi tanah
• Cadangan saluran vertikal independen untuk batang untuk menghindari kotak roda gigi pembungkus isolasi
• Tes buka-tutup langkah penuh untuk menghilangkan bahaya tersembunyi kemacetan disk setelah pemasangan

4. Skenario Aplikasi Pipa Industri dan Kota Utama

4.1 Jaringan Pipa Pasokan Air Bawah Tanah dan Perlindungan Kebakaran Kota

Pipa distribusi air kota perkotaan dan pipa cincin pemadam kebakaran yang terkubur adalah bidang yang paling banyak digunakan untuk katup flensa batang yang diperpanjang ini. Sebagian besar cabang pipa utama diletakkan di bawah permukaan jalan atau tanah sabuk hijau, dan katup batang pendek biasa memerlukan penggalian jalan skala besar setiap kali dilakukan penyesuaian aliran atau pemeliharaan pemutusan pipa, yang menimbulkan gangguan besar pada lalu lintas perkotaan dan kehidupan penduduk sehari-hari.Katup Kupu-Kupu Flange Stem Gear Diperpanjangmemperluas roda tangan roda gigi pengoperasian ke posisi sumur inspeksi tanah, dan semua operasi pembukaan, penutupan, dan pembatasan aliran hanya dapat diselesaikan dengan membuka penutup sumur, tanpa pekerjaan konstruksi penggalian permukaan jalan dan penimbunan tanah pipa.

Saluran pipa proteksi kebakaran kota memerlukan kinerja penyegelan yang stabil di bawah lonjakan tekanan seketika saat pompa kebakaran menyala. Sambungan kaku flensa ganda dan struktur cincin penyegel elastis multi-lapis dapat menahan dampak tekanan seketika tanpa rembesan sedang. Struktur penguncian otomatis roda gigi cacing dapat menjaga katup tetap terbuka penuh untuk waktu yang lama dalam kondisi siaga harian, dan tidak akan menutup secara otomatis karena getaran dampak aliran air pipa, memastikan saluran air pemadam kebakaran tidak terhalang dalam periode tanggap darurat.

4.2 Pipa Pengangkut Medium Berinsulasi Pabrik

Pipa uap suhu tinggi, minyak panas, dan air garam berpendingin di pabrik kimia semuanya memerlukan lapisan insulasi termal yang tebal untuk mengurangi kehilangan suhu sedang dan menghindari kecelakaan lecet di permukaan bagi operator di lokasi. Jika katup kupu-kupu batang pendek standar digunakan, lapisan insulasi di sekitar katup harus dibuka setiap kali aliran disesuaikan, dan kapas insulasi termal baru perlu dibungkus ulang setelah pengoperasian, yang mengakibatkan pemborosan bahan insulasi termal berulang kali dan seringnya kehilangan panas pada pipa. Struktur batang yang memanjang memisahkan kotak roda gigi operasi dari area pembungkus insulasi, insulasi pipa dapat dibungkus terus menerus secara keseluruhan tanpa pemotongan lokal, mempertahankan efek insulasi termal lengkap dari seluruh pipa untuk waktu yang lama.

Pipa sirkulasi air bersih pabrik pengolahan makanan dan farmasi skala besar juga memilih katup kupu-kupu flensa ini dengan penggerak roda gigi batang yang diperpanjang. Suku cadang medium kontak baja tahan karat penuh sesuai dengan standar produksi sanitasi, dan mode pengoperasian roda gigi mewujudkan pengaturan aliran jarak kecil yang tepat, yang dapat secara stabil mengontrol aliran medium yang dibutuhkan oleh peralatan produksi tanpa fluktuasi aliran besar seketika yang memengaruhi stabilitas pemrosesan produk.

4.3 Pipa Air Hujan dan Pembuangan Limbah Bawah Tanah Taman

Kampus, kawasan industri, dan komunitas perumahan mengubur air hujan dan pipa cabang limbah terkubur di bawah lahan hijau dan trotoar, dengan sumur inspeksi tersebar yang disediakan secara berkala. Desain batang katup yang memanjang sangat sesuai dengan kedalaman vertikal sumur inspeksi ini, personel pemeliharaan dapat langsung mencapai roda gigi roda gigi di mulut sumur tanpa harus turun ke sumur dalam untuk pengoperasian. Lapisan anti-korosi epoksi pada badan katup besi ulet menahan erosi jangka panjang dari limbah yang mengandung kotoran organik, dan cincin penyegel luar yang dapat diganti dapat dipertahankan di lokasi tanpa pembongkaran katup integral dari pipa.

• Pipa air yang terkubur di kota menghilangkan pekerjaan penggalian jalan selama penyesuaian katup
• Saluran pipa pabrik yang terisolasi menghindari pemotongan berulang dan pembungkusan ulang kapas termal
• Penguncian otomatis roda gigi pipa api mencegah penutupan yang tidak disengaja di bawah getaran aliran air
• Lapisan anti korosi pipa limbah beradaptasi dengan erosi medium organik jangka panjang

6. Inspeksi Reguler dan Pedoman Perawatan Anti Korosi Jangka Panjang

Lingkungan pemasangan yang terkubur dan terisolasi mempercepat penuaan komponen eksternal katup, sehingga siklus inspeksi dan pemeliharaan berkala yang terstandar harus dirumuskan sesuai dengan kondisi kerja yang berbeda untuk menghindari kegagalan penyegelan mendadak atau gangguan transmisi selama pengoperasian pipa.Katup Kupu-Kupu Flange Stem Gear Diperpanjangmemiliki desain komponen aus yang dapat diganti, sebagian besar operasi pemeliharaan dapat diselesaikan di lokasi tanpa penutupan saluran pipa dan pembongkaran katup integral, sehingga sangat mengurangi durasi waktu henti sistem saluran pipa yang disebabkan oleh pekerjaan pemeliharaan.

6.1 Item Inspeksi Rutin Bulanan untuk Suku Cadang Pengoperasian Roda Gigi

Buka penutup lubang got tanah atau saluran operasi cadangan insulasi pipa, putar roda tangan maju mundur untuk pembukaan dan penutupan langkah penuh, amati apakah proses putaran memiliki pemblokiran yang tidak normal dan kebisingan gesekan yang tidak normal. Periksa penunjuk skala sudut pada gear box untuk memastikan bahwa derajat bukaan yang ditunjukkan konsisten dengan keadaan intersepsi aliran aktual pada disk. Bersihkan permukaan debu dan noda lumpur lembab pada cangkang gear box, periksa apakah terdapat bekas rembesan sedang pada ujung atas stem packing, dan catat jumlah rembesan untuk pengaturan penggantian packing selanjutnya.

Untuk gear box yang dipasang di sumur inspeksi lembab bawah tanah, seka kulit terluar dengan lap kering setiap bulan untuk menghilangkan tetesan air kental yang menempel di permukaan, mencegah korosi lembab jangka panjang pada permukaan cangkang paduan aluminium sehingga menyebabkan kerusakan perforasi pada rongga pelumas penyegel internal. Jika ketahanan putaran roda tangan jelas meningkat dibandingkan dengan catatan pemeriksaan sebelumnya, gemuk pelumas tambahan perlu disuntikkan ke dalam kotak roda gigi melalui nosel injeksi gemuk yang disediakan.

6.2 Pemeliharaan Penggantian Penyegel dan Anti Korosi Dalam Tahunan

Lakukan inspeksi anti-korosi penuh pada selongsong pelindung luar batang yang diperpanjang setiap tahun, periksa apakah bahan melingkar anti karat tahan air bagian luar mengalami retak, rontok, dan rembesan air tanah ke dalam celah selongsong. Bagian pembungkus anti korosi yang rusak perlu digulung kembali dengan bahan melingkar tahan air yang baru, dan celah sambungan ditutup dengan lem penyegel anti karat untuk memblokir kontak media korosif bawah tanah dengan poros batang logam.

Keluarkan cincin penyegel elastis yang menua di dalam badan katup melalui pembongkaran flensa selama pemeliharaan penutupan pipa tahunan, ganti dengan cincin penyegel baru yang sesuai dengan suhu sedang dan tingkat korosi. Periksa goresan permukaan dan tingkat korosi pada cakram kupu-kupu, poles dan perbaiki bintik karat kecil pada permukaan cakram, dan lakukan perawatan lapisan anti korosi tambahan sebelum pemasangan kembali ke badan katup. Semua aksesori penyegel lama yang diganti diklasifikasikan dan didaur ulang sesuai dengan standar pengelolaan limbah industri tanpa dibuang sembarangan.

• Uji putaran roda tangan langkah penuh setiap bulan untuk menyaring bahaya tersembunyi kemacetan transmisi
• Gemuk pelumas gigi tambahan tepat waktu ketika torsi putaran meningkat dengan jelas
• Pembungkusan ulang tahunan lapisan anti korosi tahan air bagian luar batang yang rusak
• Ganti cincin penyegel bagian dalam yang sudah tua selama pemeliharaan penghentian rutin pipa
